Павел Мацура фоно предпојачало

Recommended Posts

Извињавам се, упао је цитат Лазаровог поста неочекивано, а не знам како да га едитујем, тј. уклоним.

Share this post


Link to post
Share on other sites

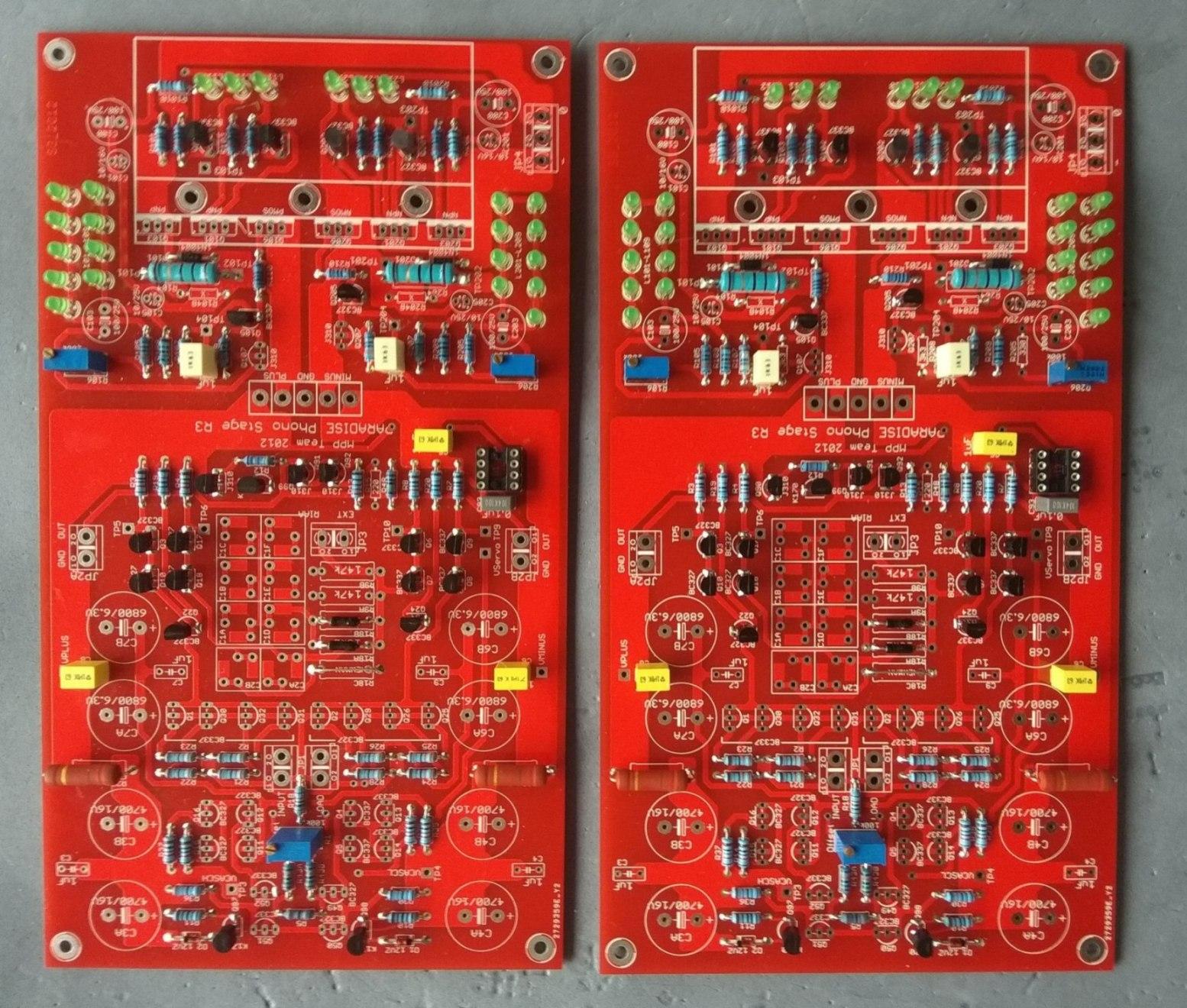

Решио сам да употребим плочице за Парадајз фоно које сам које сам наручио да се израде код конеске фирме. Вендета ми је тренутно на стендбају. Овог пута ћу направити и шант регулатор који је на плочици уместо Јунг-Диден регулатора које тренутно користим. Остало је само стриктно упаривање улазних транзистора.


Share this post


Link to post
Share on other sites

Bilo je samo pitanje vremena i zainteresovanosti konzumenata da se pojave pcb na trzistu.

Uostalom evo sta kaze prodavac :

" Hi. For Sale a complete kit of PCB to build the Paradise Phono. Kit includes 2 paradise phone pcb (one per channel), the pre-reg power supply with CLC pre-filter and the CRC capacitor filter banks. This is my own pcb design based on the official Paradise design. I know it works because I built it! The Pre-reg pcb contains the dual transformers, dual discrete rectifiers and clc filter (one for both channel), then this raw +/- voltage goes to the CRC filter pcb, and then to each Paradise pcb. The Paradise pcb has built-in fancy discrete shunt regulator. Check my own phono preamp built.

Kit will comes with schematics and detailled BOM. Take note that you need to match a lot of transistors for the Paradise and this kit is not for beginners.

Total 85U$, set of 4 pcb with complete schematics and BOM...
Send me an email if interested... "

"akcija" traje do Petka... nije covek nastancovao dovoljno   :lol:

https://www.diyaudio.com/forums/swap-meet/346153-fs-paradise-phono-pcb-set.html



Share this post


Link to post
Share on other sites
On 12/12/2019 at 1:31 PM, Solderer said:

Овог пута ћу направити и шант регулатор који је на плочици уместо Јунг-Диден регулатора које тренутно користим.

Nema potrebe da izbacujes JungDiden regulator koji je vec napravljen i radi Upotrebi ga pre Shunt napajanja kao pre-regulator ali podesi malo vece napone (za pad napona do shunt kola oko 4-5V vise) i ako ima ograncavac sturje podesi na +120% ukupne potrosnje.

Nista nece da smeta prereguator ispred shunta - tacnije i neophodan je... A ako se na preregulatoru doda postepeni rast napona recimo oko 1sec onda nece biti ni klikova pri ukljucenju i iskljucenju. Sve ovo sto pisem - provereno u praksi.

happy building

Share this post


Link to post
Share on other sites

Хвала на савету. Ја имам у употреби ово предпојачало са плочицама које сам ја направио, али сам ту изоставио шант регулатор који је у оргиналу, и користим га са Јунг-Диден регулатором, и то бих оставио тако.. Није ми се тај шант концепцијски допао.Ову нову верзију ћу испробати онако како је предвиђено, са шантом, а касније могу да пробам и пре-регулатор. Имам и неколико урађених Борбели Супер Шант регулатора са оргиналним фетовима. Можда ћу касније направити и ту верзију, али тада морам да одсецам са ПЦБ-а шант део јер је Борбели мало већих димензија. На Мацурином фоно пред. Борбели се је одлично показао. И Јунгов регулатор и Борбели имају РЦ филтер на референтној диоди ( ЛМ329) тако да то спречава било какве кликове при укључењу. И ово је проверено у пракси.

Share this post


Link to post
Share on other sites
1 sat ranije, Majda said:

Nema potrebe da izbacujes JungDiden regulator koji je vec napravljen i radi Upotrebi ga pre Shunt napajanja kao pre-regulator ali podesi malo vece napone (za pad napona do shunt kola oko 4-5V vise) i ako ima ograncavac sturje podesi na +120% ukupne potrosnje.

Nista nece da smeta prereguator ispred shunta - tacnije i neophodan je... A ako se na preregulatoru doda postepeni rast napona recimo oko 1sec onda nece biti ni klikova pri ukljucenju i iskljucenju. Sve ovo sto pisem - provereno u praksi.

happy building

Заборавио сам да цитирам у вези задњег поста.

Share this post


Link to post
Share on other sites

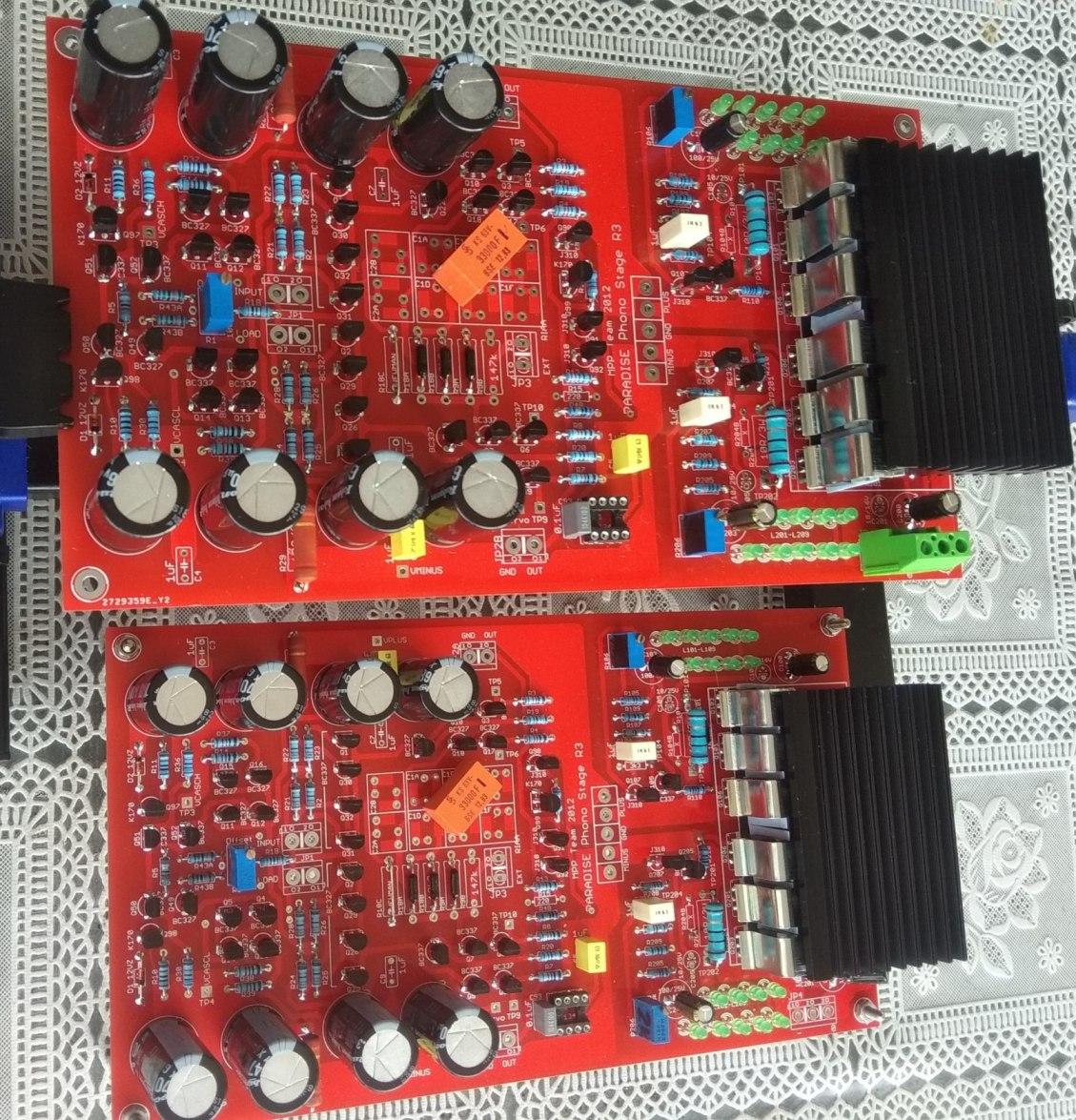

Ово је Парадајз фоно са шант регулаторима. Ја сам у мојој првој верзији уградио Јунг-Диден регулаторе који су веома цењени. Након првих тестова могу рећи да неке разлике и нема, оба раде изванредно.


Share this post


Link to post
Share on other sites

Хвала колегама који су похвалили овај мој рад.

59 minuta ranije, giZ_Mo said:

Oд кога су плочице набављене, јел од ових?

https://forum.polkaudio.com/discussion/149397/paradise-phono-pre

https://www.rstaudio.de/en/paradise-r3-2/

Већ сам раније у овој теми приказао плочице које су на основу моје документације израђене код кинеске фирме. Њихов аутор је један мој руски колега који је на њима унео и пар побољшања у односу на првобитне, пре свега у бољем вођењу масе.

Share this post


Link to post
Share on other sites
3 hours ago, Majda said:

pakuj to pa da slusamo

Moram da nacrtam tehnicki crtez otvora na zadnjoj strani u Corel-u a nisam radio u njemu 15 godina.  Da je papir u pitanju uradio bih za 15 min i poslao majstoru. Racunam da ce to i ostalo da mi uzme naredni mesec pa da ce moci da se slusa.

:D

Share this post


Link to post
Share on other sites

Koliko su kompleksni ti otvori kad treba tehnicki crtez? I ako nije tajna koji je majstor u pitanju? Ja cak i kada sam nosio na cnc obradu bilo je dovoljno nacrtati osnovne mere, cisto da covek razume sta treba da se odradi (ja sam radio u ilustratoru).

Share this post


Link to post
Share on other sites

Ако си носио за ЦНЦ сечење онда знаш да је потребан векторски цртеж. Где си ти носио?

Ако ти је он и радио припрему за сечење онда је то друга ствар.

Share this post


Link to post
Share on other sites
16 sati ranije, Krca44 said:

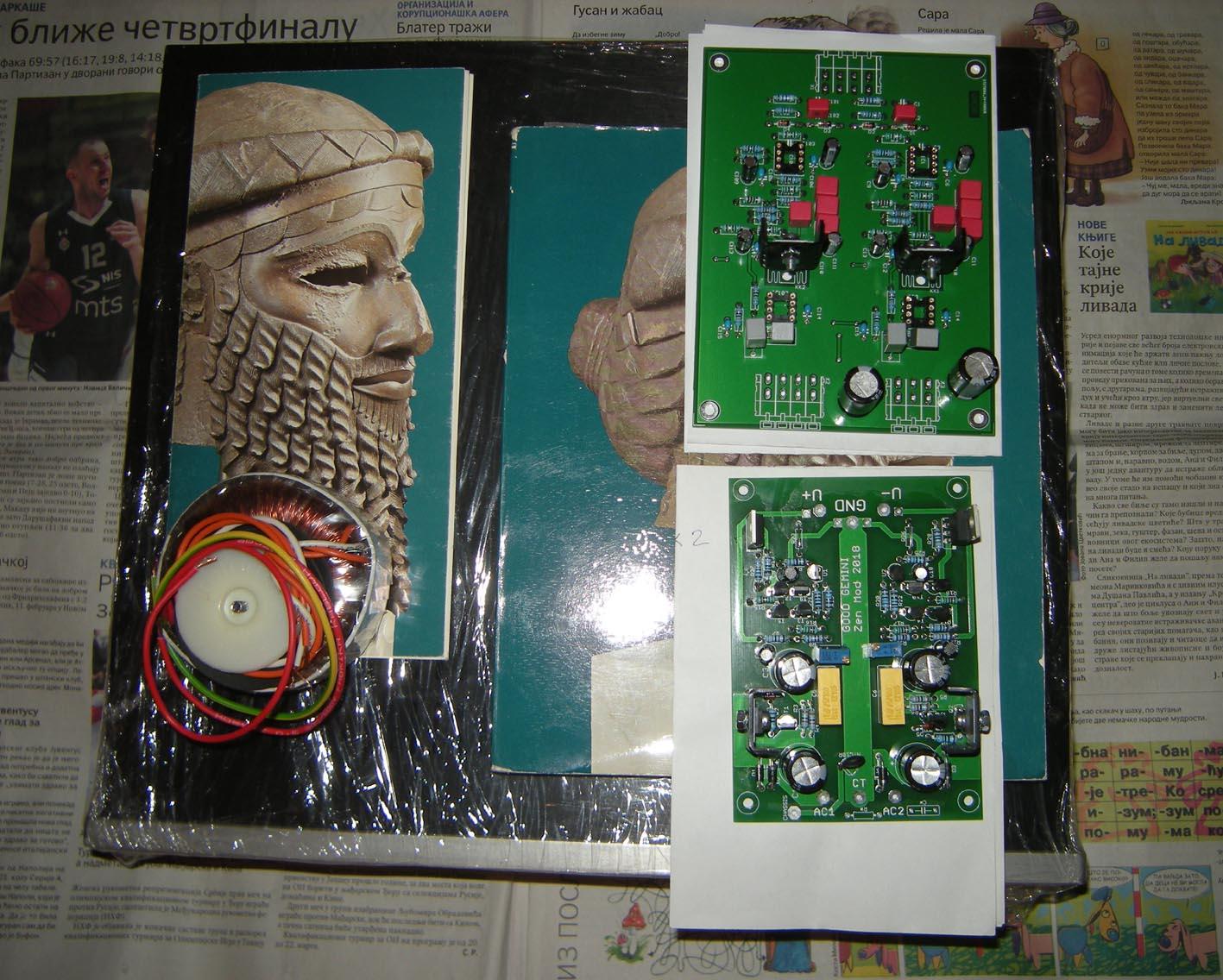

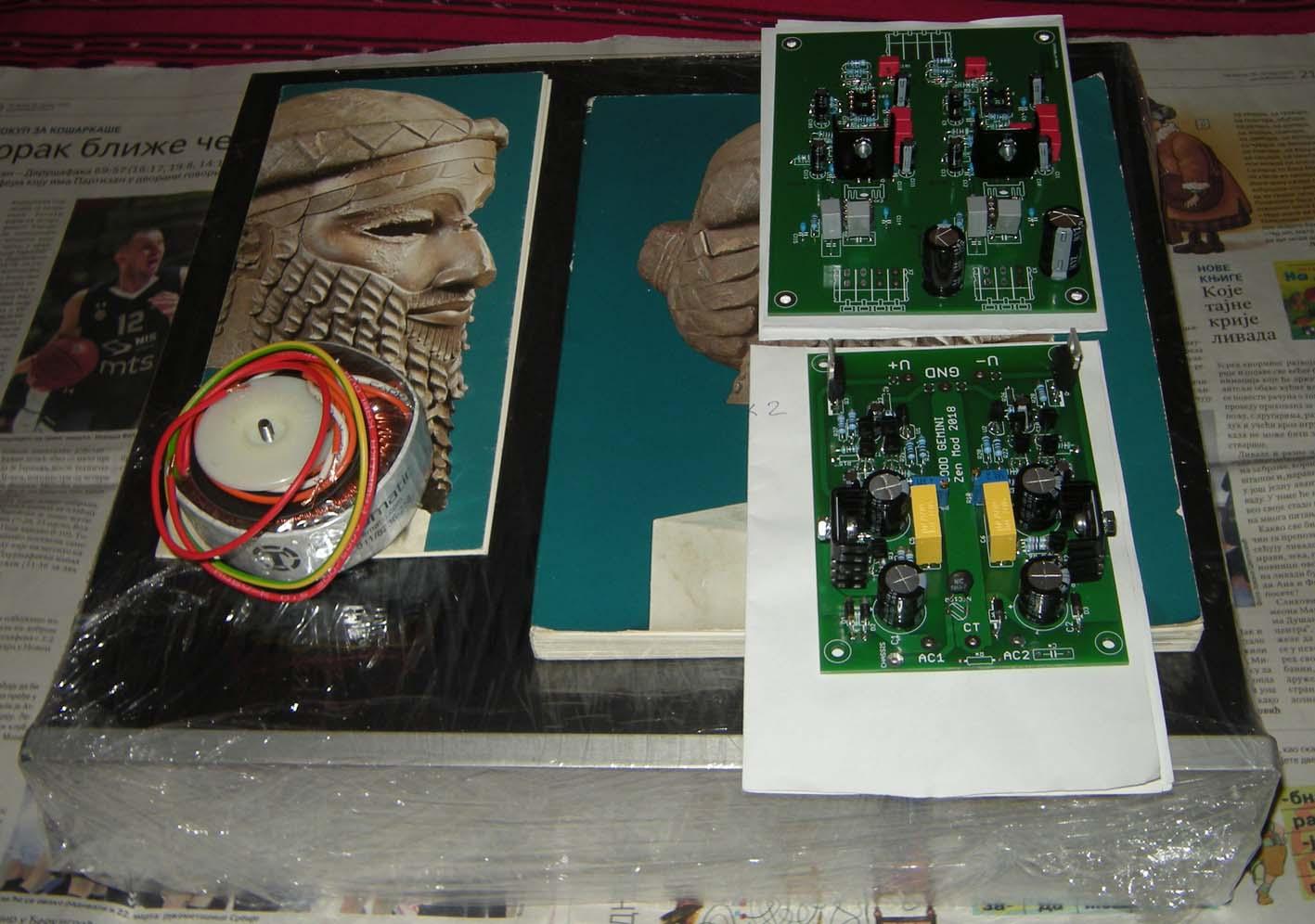

Trenutno stanje... elektronika gotova, donja pcb ce se mozda rotirati posto je knap, ostalo kutijanje.





DSCN3257  MACURA & GEMINI Finalne verzije ! copy 3.jpg

DSCN3259 copy 3.jpg

Можеш и једну поред друге (ПЦБ) у том случају доњу хоризонтално или вертикално како се боље уклопи, ако трафо иде скроз у ћошак.

Одакле је кућиште?

Share this post


Link to post
Share on other sites
50 minutes ago, ab said:

Одакле је кућиште?

Italijansko Hifi2000 Galaxy, kupljeno od kolege.

Razmatrao sam da stavim pcb jednu pored druge, onda mi dolazna AC i odlazna AC na pcb idu blizu jedna druge ( do trafoa od trafoa ako je on u cosku ovom )... verovatno cu donju stabilizatorsku pcb samo rotirati na levo za 90 stepeni.

Nekako mi se cini da je to optimalno resenje, trafo je udaljen od phono pcb ( gore na slici ), sekundari do stabilizacije su kratki, potom DC napon sa stabilizacije do phono je kratak.

Na phono pcb pored DC ulaza su levo signal out, mislim da je ovaj polozaj prihvatljiv.

Svakako cu pre busenja rupa na donjoj ploci jos jednom probati raspored.

Share this post


Link to post
Share on other sites
1 hour ago, Ajduk said:

Koliko su kompleksni ti otvori kad treba tehnicki crtez? I ako nije tajna koji je majstor u pitanju?

Izvinjavam se nisam odmah video, nije tajna.

Milan

http://www.petmk.co.rs/proizvodi.php

Ja sam pitao da li moze, covek kaze moze, crtez u Corel-u.

Eto to je, meni je najlakse da nacrtam na papiru i dam majstoru koji hoce da uradi, samo treba da ga nadjem... mozda i potrazim jos,  koliko znam mashinama sada upravljaju racunari pa zato se traze crtezi u Corelu i xxxCAD-u... ako ne uradim ja onda mora majstor da radi na racunaru ( mislim moze i bez racunara ko ima stare makine ).

Ovo je lagana opcija da tako kazem, posaljem svoju zadnju plocu i crteze i dobijem nazad uradjeno profi.



P.S. Ako znas nekog kome mogu odneti crtez molim te javi.

Hvala

Edited by Krca44

Share this post


Link to post
Share on other sites

Off topic ali da pitam ovde: da li imate preporuku za strugara koji bi na kvalitetnom duraluminijumu mogao da napravi dugmiće za potenciometre i nogice za pojačalo a da ne košta bubreg?

crtež u Corelu se podrazumeva

Share this post


Link to post
Share on other sites
39 minuta ranije, zflazar said:

Off topic ali da pitam ovde: da li imate preporuku za strugara koji bi na kvalitetnom duraluminijumu mogao da napravi dugmiće za potenciometre i nogice za pojačalo a da ne košta bubreg?

Bio svojevremeno neki momak iz SU na KP sa gomilom lepih srebrnih i crnih dugmića i nogica, ali sada ne mogu da nađem link.:huh:
