Mini pretpojačalo sa OPA i mosfetom na izlazu.


Nixie

Recommended Posts

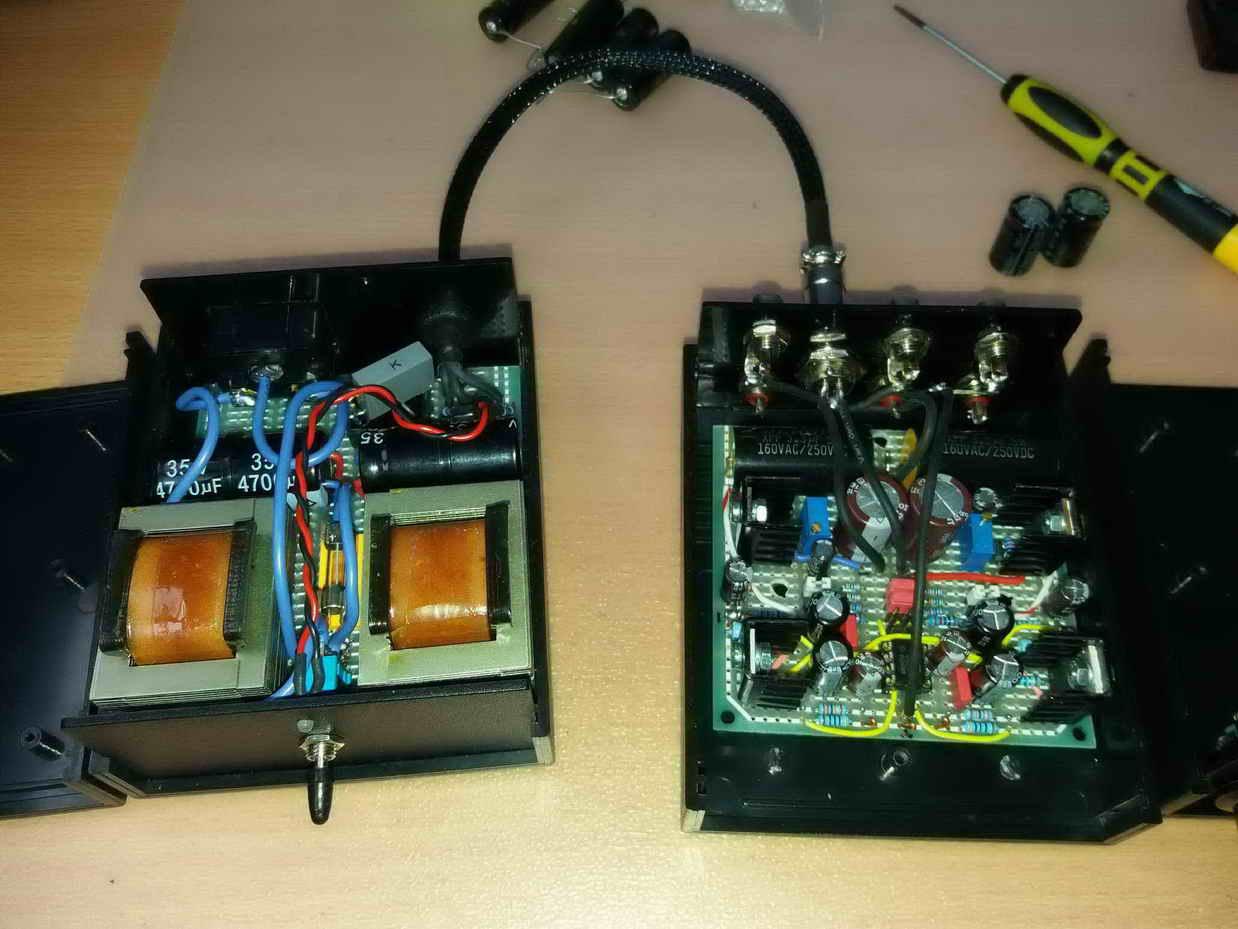

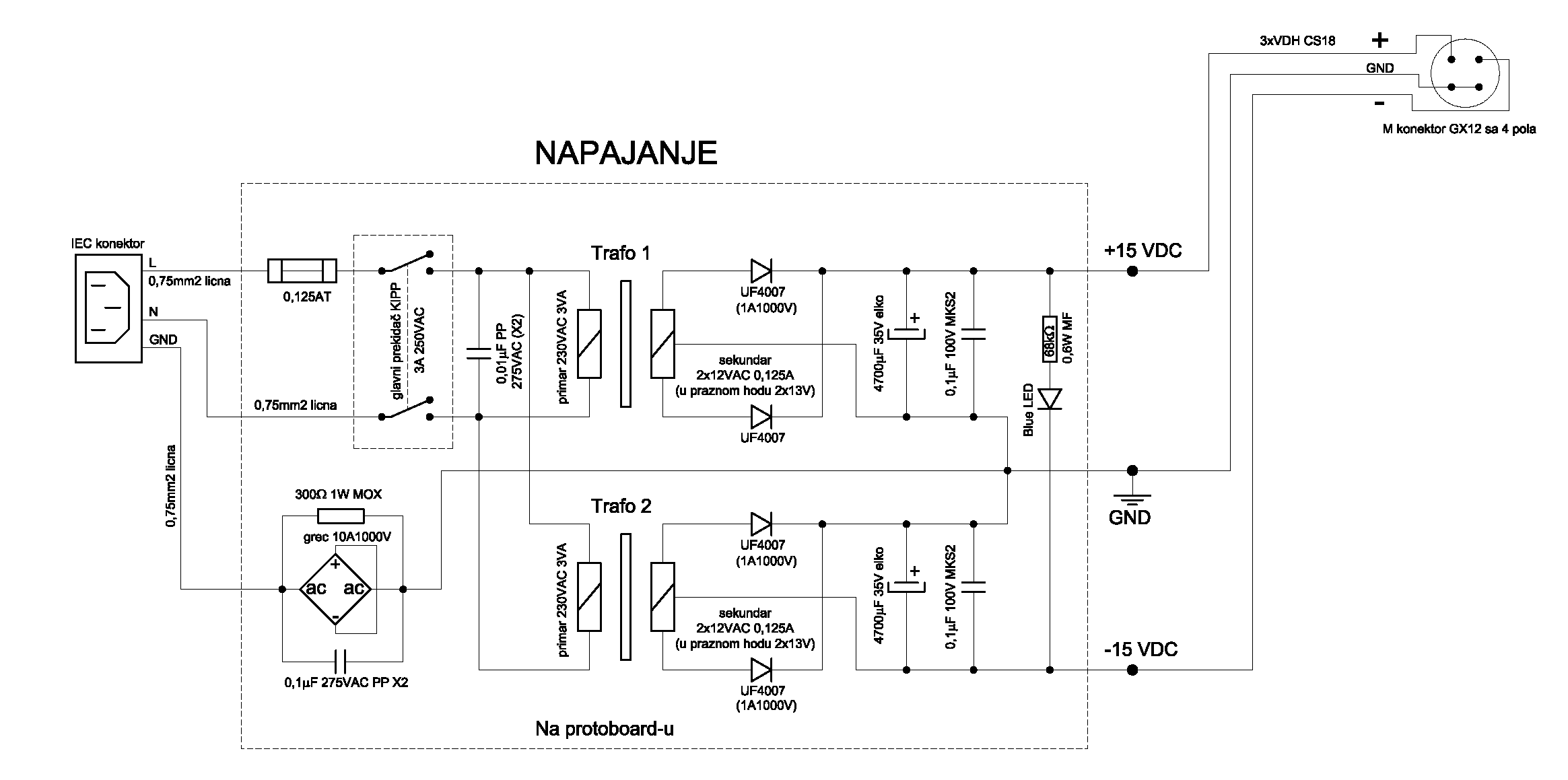

Možda nije preterano zanimljivo većini na forumu, ali tako lepo svira i nije skupo da je šteta da ga ne objavim. Koristio sam delove iz fijoke, kupiio sam samo nekoliko sitnica (DC konektore, IEC i par otpornika) a sve ostalo sam imao. Napon napajanja bi trebalo podići na +-15V i uzeti jači trafo recimo 30VA zbog boljeg zvuka, ja sam išao na +-11V zbog trafoa koje sam imao.

Pojačalo lepo (ali ne preglasno) radi i sa visokoomskim slušalicama, naravno radi i sa 32oma ali bolje je sa višim impedansama. Za te niskoomske trebalo bi povećati struju kroz izlazni mosfet, i staviti veći hladnjak.

Ima  nekoliko pojačanja naponskih koja se menjaju džamperima na PCB, od 3-11x. Takođe izlaz može biti DC ili AC preko džampera. Ja ga koristim kao DC, bez ikakvih sprežnih kondenzatora, jer OPA2604 i LME49720 imaju jako mali ulazni i izlazni DC offset. Za slušalice mora biti DC sprega ili poveći bipolarni kondenzator.

NE5532 pokazuje da nije kompenzovan dovoljno (četvrtke sa pikovima na 20kHz), a ima i veliki ulazni i izlazni DC ofset i zvuči lošije od ostalih tako da ga ne preporučujem. Ako se koristi NE5532 mora se još staviti kondenzator između potenciometra i ulaza jer će proticati struja kroz pot, pa će da šuška ili da se ošteti.

Poslednja izmena je od juče, ulazni potenciometar sam vezao kao šant regulator i to zvuči čistije sa boljom 3D prezentacijom. Inače to nije potenciometar nego Kineski 21 step regulator sa SMD otpornicima vezanim na red (20kom.). Ovako vezan mnogo manje utiče na zvuk, a to važi i za bilo koji pot, ako se može priuštiti smanjenje  ulaznog napona, odnosno ima dovoljno pojačanja. Bez balance pota je gubitak 25%, sa balance potom je gubitak 50% ulaznog napona. To se nadoknadi pojačanjem sklopa tako da nema problema.

Najbolji zvuk ubedljivo daje OPA2604, malo lošiji je LME49720. OPA2134 loše zvuči, previše basa ima, a za njega nisam siguran da je original, ovi svi ostali jesu. Opseg sa OPA2604 je 640kHz -3db, a sa LME 49720 je 840kHz -3db. Sa donje strane opseg je limitiran dominantno izlaznim kondenzatorom i ulaznom impedansom sledećeg stepena, zato ga ne koristim ali je tu ako zatreba.

Pretpojačalo radi kompletno u A klasi, a kao SE do nekog izlaznog napona (oko 2,5V RMS), uključujući i OPA, što je dovoljno pobude za skoro sve izlazne pojačavače. Verovatno zato lepše zvuči nego samo sa OPA. UGS za ovaj mosfet je oko 3,7V, pa je toliki i napon na izlazu OPA bez signala na ulazu.

Ideju sam uzeo odavde i malo razradio:

http://www.huennebeck-online.de/diy/pre-1.eng/pre-1.pdf

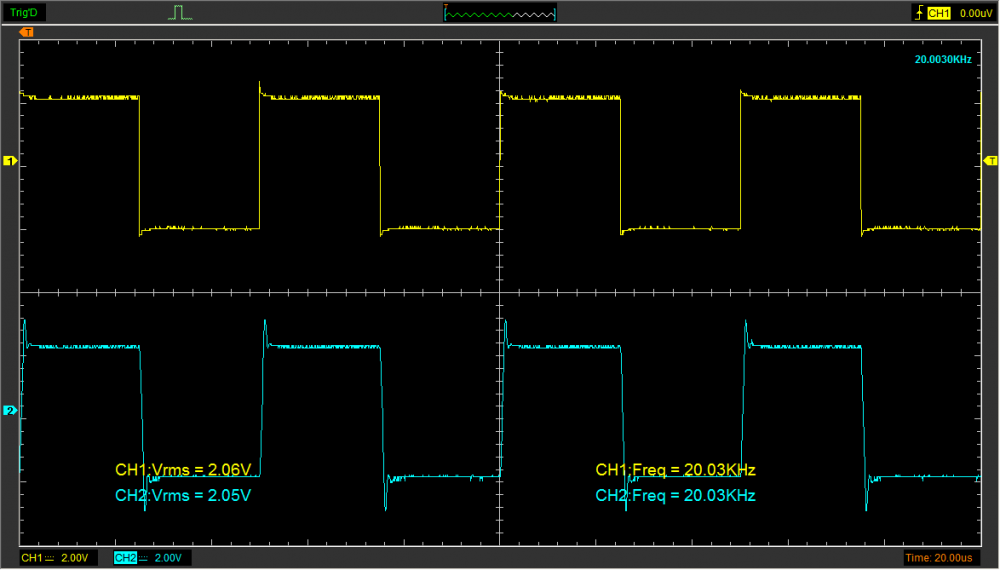

NE5532 C20kHz.png

OPA2604 C20kHz.png

OPA2604 S670kHz.png

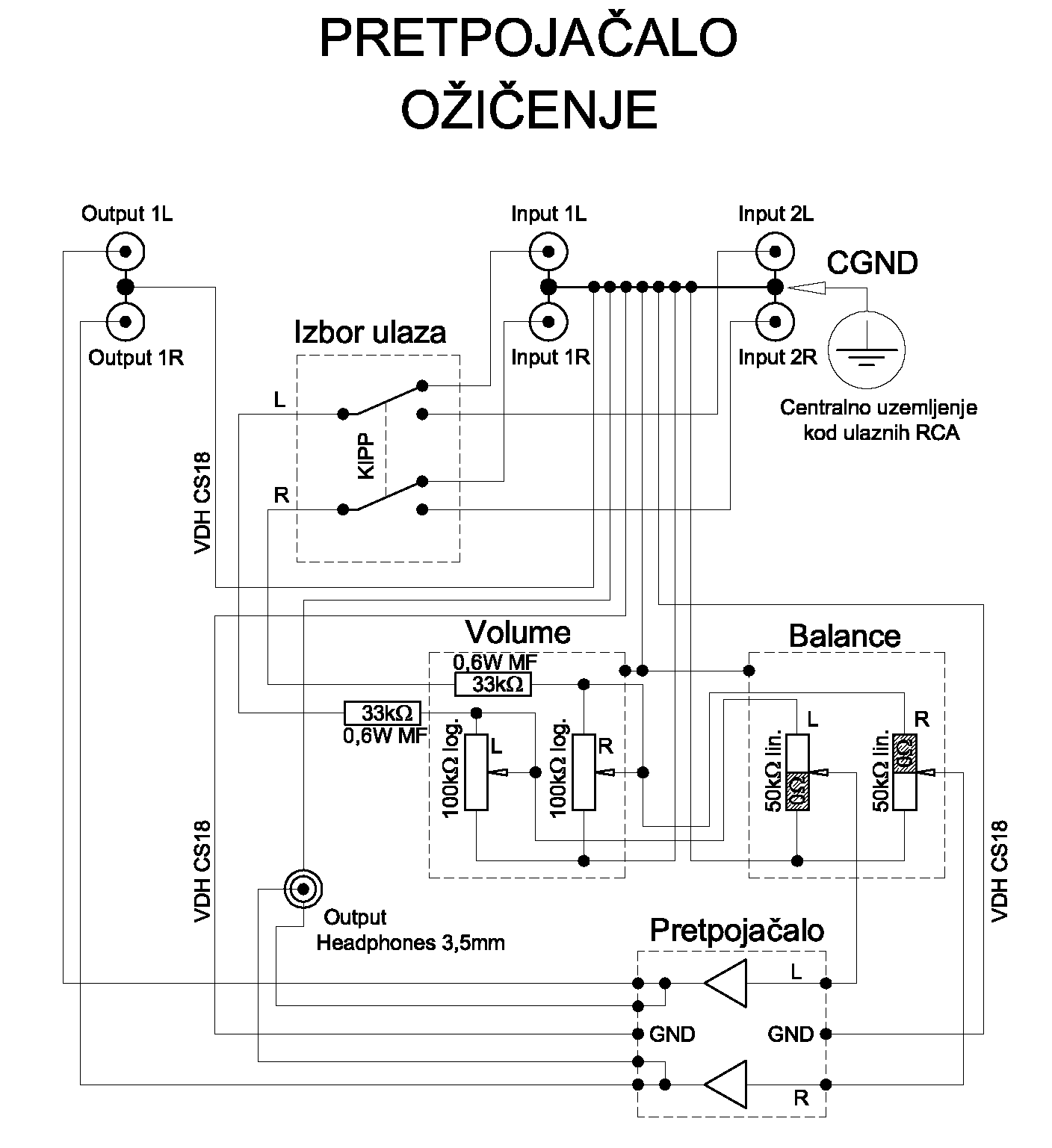

Ozicenje R3.png

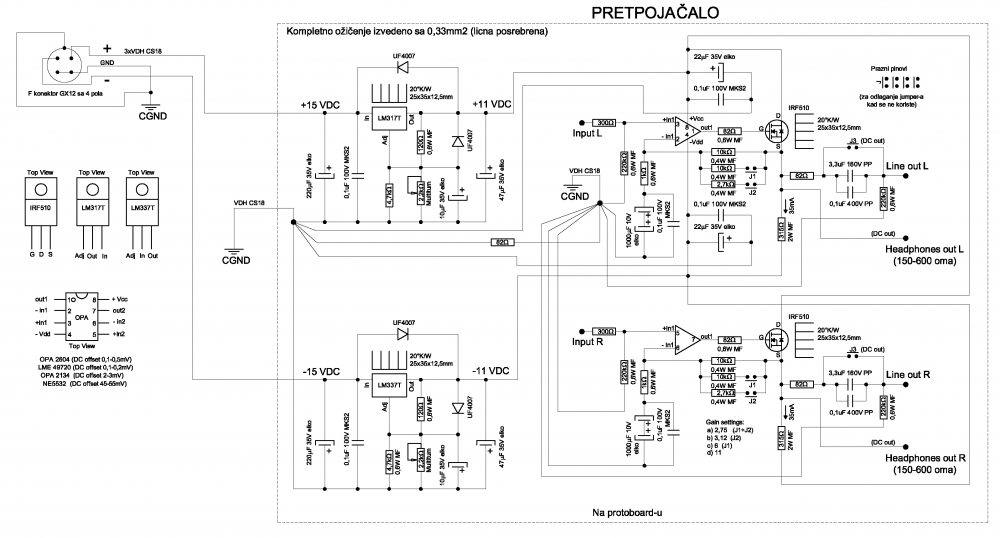

Pretpojacalo ispravka.png

Link to comment
Share on other sites

  • Replies 60
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Posted Images

Samo da dodam još ovo,  pošto mi je već skrenuta pažnja.  Za shunt vezivanje bolje je koristiti potenciometar, jer prekid veze kod preklopnika daje maksimalni signal na ulazu u pretpojačalo, a time i na izlazu.

Inače rotacioni atenuator je ovakav, ima više pipaka na klizaču i rešen je kao "make before brake" izvođenjem same PCB tako da sam smatrao da smem da ga vežem kao shunt. Nema nikakvog šuškanja ili krckanja kad se vrti.

Ja sam dva kom. platio 25 dolara, ovaj je nešto skuplji koliko vidim. U svakom slučaju, prolazak signala kroz brojne jeftine SMD otpornike nije baš tako dobra stvar.

https://www.aliexpress.com/item/40002393...b201603_53

Link to comment
Share on other sites

17 minuta ranije, Willi Studer said:

Čemu služi otpornik 4,7K između povratne grane stabilizatora i mase?

Da suzim malo opseg trimera. Ovako kad odvrnem trimer do kraja (2k2) bude oko 16.5VDC na izlazu, da neko ne pretera pa spali OP. Taj sam trimer imao, mogao sam manji staviti (1k5) pa mu ne treba nikakav otpornik paralelno.

Link to comment
Share on other sites

2 sati ranije, Nixie said:

Ja sam dva kom. platio 25 dolara, ovaj je nešto skuplji koliko vidim. U svakom slučaju, prolazak signala kroz brojne jeftine SMD otpornike nije baš tako dobra stvar.


https://www.aliexpress.com/item/40002393...b201603_53

Ја немам никакве замерке на овај пот. Истина у понуди постоји и исти пот са Vishay отпорницима за око 25 евра комад.

Link to comment
Share on other sites

14 minuta ranije, ab said:

Ја немам никакве замерке на овај пот. Истина у понуди постоји и исти пот са Vishay отпорницима за око 25 евра комад.

Mislim da je taj skuplji uzeo Father i jako je zadovoljan. Ja uzeh ovaj jeftiniji, ali čuje se razlika definitivno kad se veže kao shunt. Jedino što je malo opasno, ali za sada dok je nov i besprekoran ne vidim razlog za uzbunu. Moja glavna zamerka se odnosi na to što je dubina zvučne slike manja sa tim potom, i kao da malo guši visoke.

Drugi sam rasturio da napravim balance pot tipa center detent, ako uspem.

Link to comment
Share on other sites

7 minuta ranije, Nixie said:

Mislim da je taj skuplji uzeo Father i jako je zadovoljan.



19 minuta ranije, ab said:

Ја немам никакве замерке на овај пот. Истина у понуди постоји и исти пот са Vishay отпорницима за око 25 евра комад.

ab i ja smo zajedno kupovali, ali različite vrednosti. Ne sećam se sada tačno kako je izgledao taj koji smo mi naručili, ali ako ab kaže da je to taj onda nemam ništa da dodam. Ja sam uzeo pot od 20k i uz adekvatne kondove na izlazu pre njega meni se daleko bolje pokazao od 50k Blue Alps-a.

Iskreno nisam stigao ni da ga propisno razradim, jer mi je stigao Drvenko phono od Dimovskog pa sam krenuo sa njim da se zezam. Ipak u tih prvih desetak dana poboljšanje je bilo izvanredno.

Link to comment
Share on other sites

12 minuta ranije, Father said:



ab i ja smo zajedno kupovali, ali različite vrednosti. Ne sećam se sada tačno kako je izgledao taj koji smo mi naručili, ali ako ab kaže da je to taj onda nemam ništa da dodam. Ja sam uzeo pot od 20k i uz adekvatne kondove na izlazu pre njega meni se daleko bolje pokazao od 50k Blue Alps-a.

Iskreno nisam stigao ni da ga propisno razradim, jer mi je stigao Drvenko phono od Dimovskog pa sam krenuo sa njim da se zezam. Ipak u tih prvih desetak dana poboljšanje je bilo izvanredno.

A ja cicija uzeo ovaj jeftiniji.:D

Za svaki slučaj probaj ga kao shunt kad stigneš, mora da bude neke razlike. i budi oprezan naravno da ne grune nešto.

Link to comment
Share on other sites

59 minuta ranije, ab said:

Jeste za balansirana pretpojačala, dva stereo spojena spojnicom. Ko tvrdi drugačije?

Možda nije za izlaz  tvog DAC-a, ne sećam se više o čemu se radi, mala je vrednost otpora 10k treba buffer ispred ili veći otpor,  od 100k ili 250K. Ako DAC nema dovoljno nisku izlaznu impedansu, između njega i buffer-a može da se stavlja samo veliki otpor, ali onda kapacitet kablova pravi probleme. Zato DAC najbolje što kraćom vezom pravo u buffer tj BCF.

Link to comment
Share on other sites

23 minuta ranije, ab said:

Ти бре бато, имаш мислим и подсетник на виберу. :)


Sent from my iPhone using Tapatalk

Sad sam video o čem se radi, to bilo davno ja to zaboravim brzo.:D

Ako se sećam prošle nedelje šta sam radio, dobro je.

Link to comment
Share on other sites



6 sati ranije, Nixie said:

Ja sam dva kom. platio 25 dolara, ovaj je nešto skuplji koliko vidim. U svakom slučaju, prolazak signala kroz brojne jeftine SMD otpornike nije baš tako dobra stvar.

https://www.aliexpress.com/item/40002393...b201603_53

3 sati ranije, ab said:
3 sati ranije, Nixie said:

A ja cicija uzeo ovaj jeftiniji.:D

Za svaki slučaj probaj ga kao shunt kad stigneš, mora da bude neke razlike. i budi oprezan naravno da ne grune nešto.

Koliko vidim to su isti potenciometri, AB-ovi su dva povezana ko što si ti kupio.



Link to comment
Share on other sites

4 minuta ranije, ab said:

Овај:

https://rover.ebay.com/rover/0/0/0?mpre=https%3A%2F%2Fwww.ebay.com%2Fulk%2Fitm%2F192333901423

ако си мислио на тај са Vishay отпорницима?

Jeste, mislio sam na taj sa Vishey otpornicima. Iskreno nisam ubeđen da ima razlike sa onim od 12$. Imam od 10K jeftiniju varijantu, ako nekog interesuje ima li razlike spreman sam da mu pozajmim. Ako budem rešio da stavim potenciometar ovo  https://www.ebay.com/itm/50KAX2-DALE-4-24-Step-Attenuator-Volume-Potentiometer-Dual-50K-Ladder-Type/391993053345?hash=item5b449b50a1:g:SlMAAOSwH1damzY6  bi bila jedna od mogućnosti

Link to comment
Share on other sites

  • 1 month later...

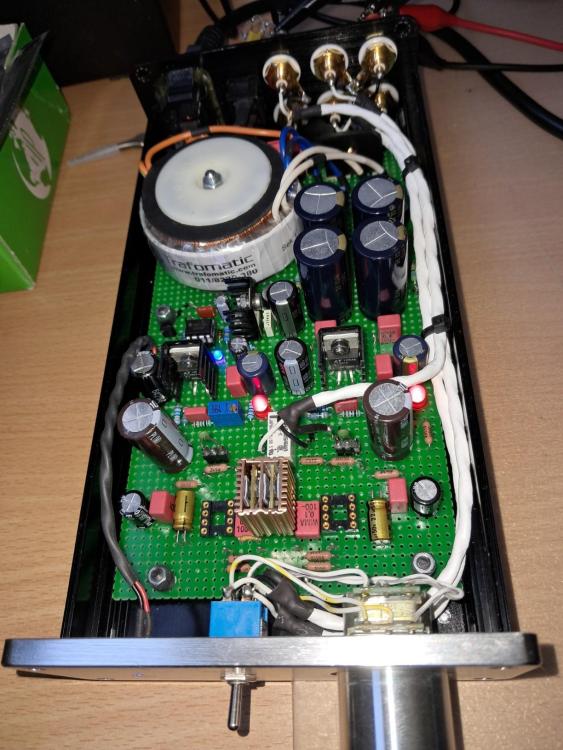

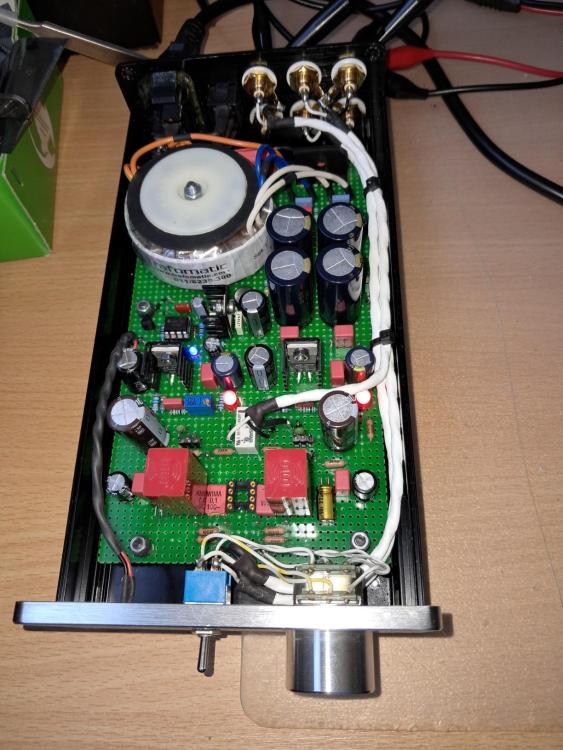

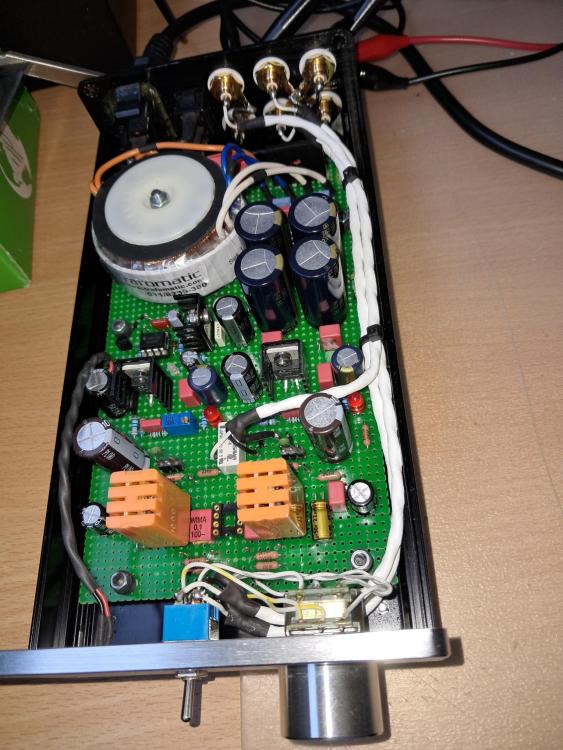

Još malo noviteta, OPA1612 zalemljen na adapter bezolovnim lemom. Konačno nešto što svira dosta bolje od OPA2604. Veoma sam zadovoljan.

DC offset 0,1-0,2mV, bez sprežnih kondenzatora radi, DC sprega sa izlaznim pojačalom bez problema.

U početku malo oštar zvuk, kasnije pesmica. Rezolucija i brzina, tako bih ga opisao najkraće, treba još malo da se razradi, a kako stoje stvari ima danima da se razrađuje.

Opseg od ispod 1Hz do 1,3MHz (-3dB). Lepe četvrtke na 20Hz i 20kHz.

Isplatilo bi se napraviti pretpojačalo sa ovim OPA, sa nekim dobrim trafoom i napajanjem to bi bio jedan vrhunski uređaj za sitne pare.

Ne zvuči kao lampe, nema tu fluidnost i lepotu srednjih, ali je brutalno čisto i definisano. Ne preporučujem za FR zvučnike, samo za klasične.

Na oscilogramima, žuto je ulaz, plavo je izlaz iz pretpojačala.
