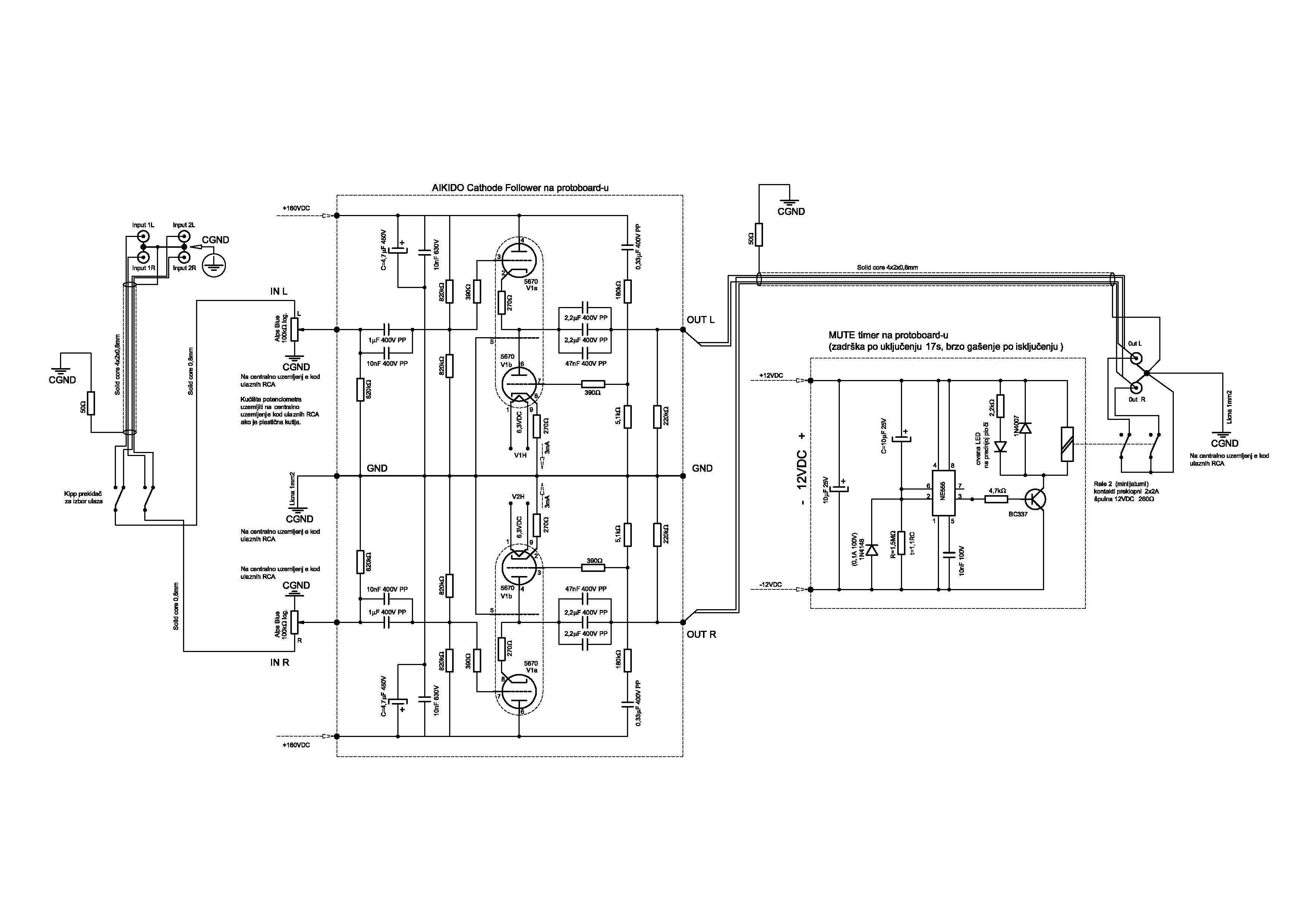

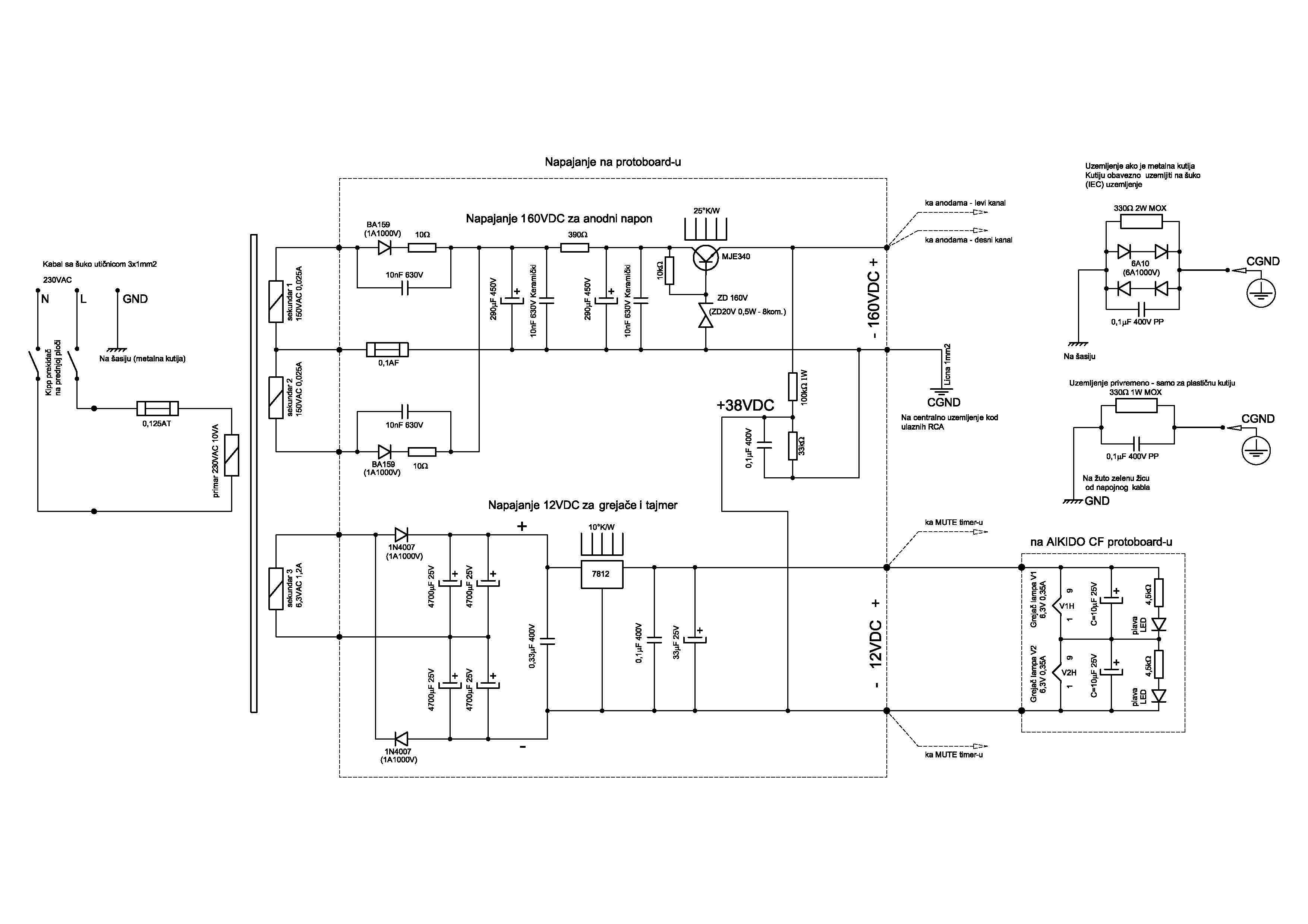

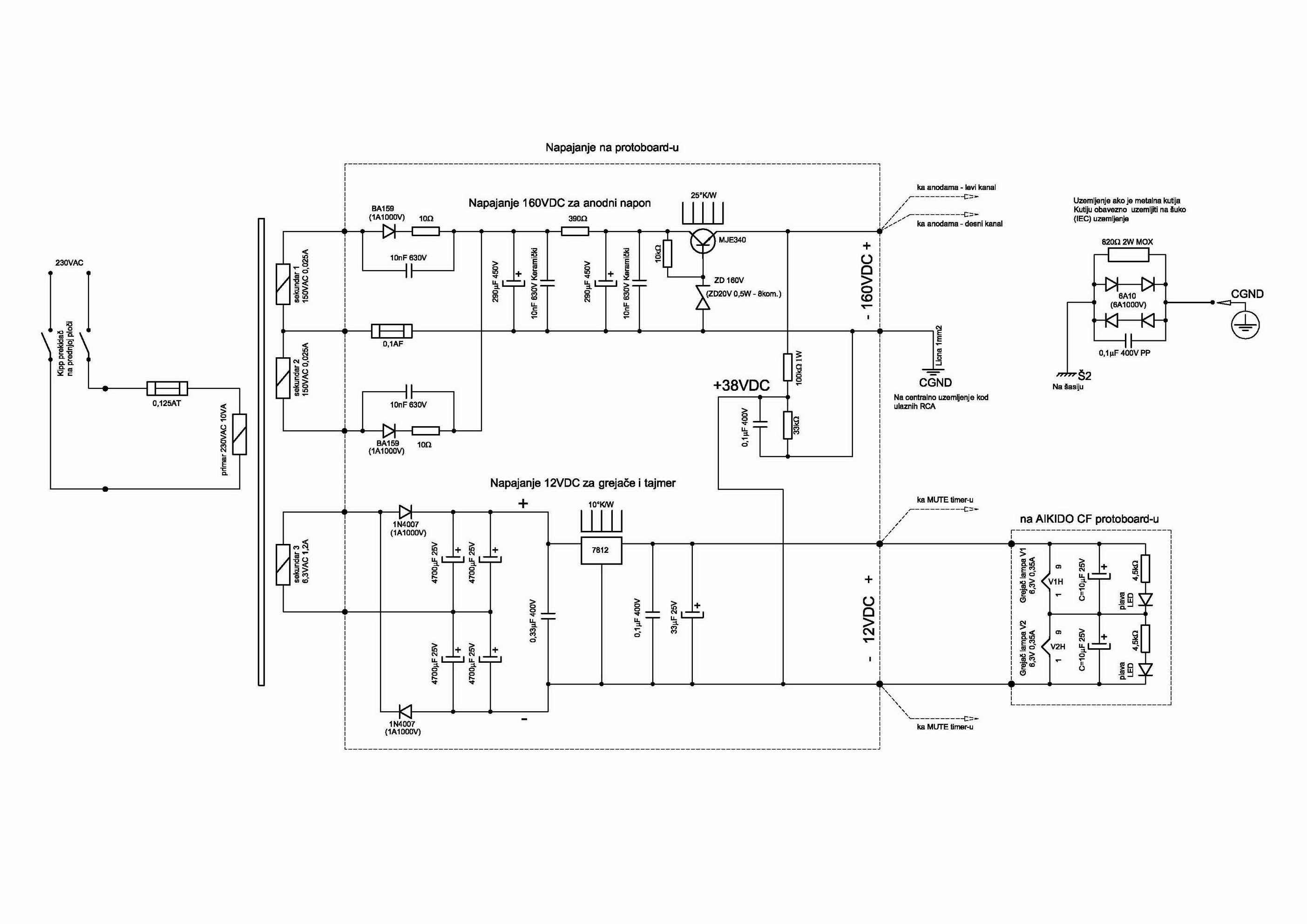

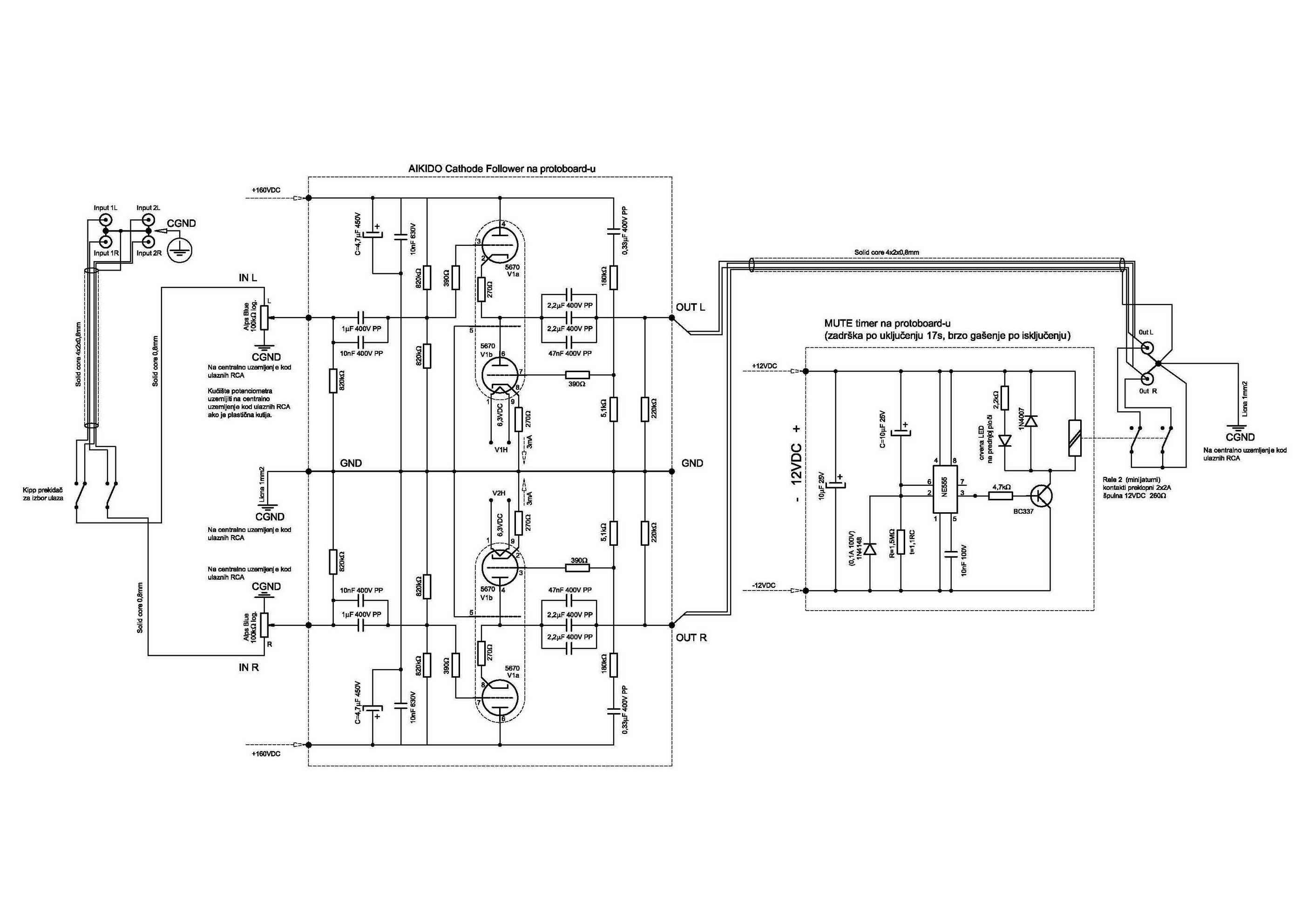

Evo kako sam obećao i šeme plastičnog buffer-a baš kako je izvedeno.

Cena izrade ovoga ovako kako jeste je oko 120eur komplet sa navedenim lampama Tesla 6CC42.

Napominjem da je šame napajanja nastala namenski da se iskoristi postojeći transformator, tako da je ne preporučujem, a ne preporučujem ni rednu vezu grejača jer se često razlikuju od lampe do lampe.

Kao bolju varijantu uzeti trafo 30VA, sekundar za grejanje 10VAC 1,5A (pod opterećenjem) i sekundar za anodni napon 200VAC 75mA (pod opterećenjem).

Zatim se izvrši klasično ispravljanje 4 diode pa stabilizacija na 6 ili 6,3VDC za grejanje lampi (78S06 ili LM317 ili LM340) pa se grejači lampi vežu paraleno.

Za anodni napon uradi se stabilizator na 220-240VAC sa MJE340 + zener diode ili neki drugi po želji, ispravljanje 4 brze diode+10oma+10nf, pa CRC pa stabilizator.

Može i poseban stabilizator visokog napona za svaki kanal, može da se doda i zadrška visokog napona, može da se komplikuje još malo bez problema.

Samo ne preporučujem nikome da radi bilo kaki preamp/buffer sa lampama bez MUTE tajmera na izlazu.

Ista šema može se koristiti i za razne druge lampe, naravno drugi je raspored kontakata i otpornici, a kod ECC82 nožica 5 se ne vezuje na GND, nema te mrežice unutra, tu je grejanje.

Nadam se da nema grešaka na šemama.

Link to comment
Share on other sites

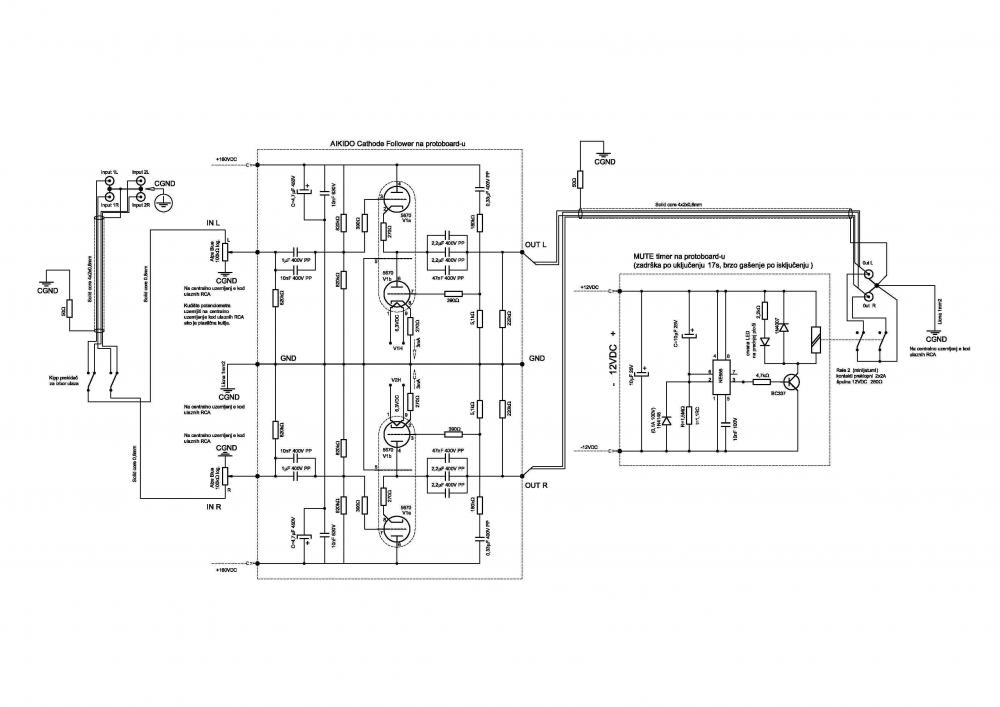

Mala dopuna šeme, vezano za uzemljenje nisam ucrtao na prvoj varijanti jer sam posle dodavao.

Dešavalo mi se da se čuje kad radi sa DDDAC neko tiho preslušavanje i kad je pot na minimumu, verovatno što taj DAC nema nikakav filter na izlazu, sad toga više nema, mrtva tišina.

ACF sema i tajmer 2.jpg

Link to comment
Share on other sites

On 22.12.2018. at 8:17, ab said:

Slično ;)


Sad tek videh.

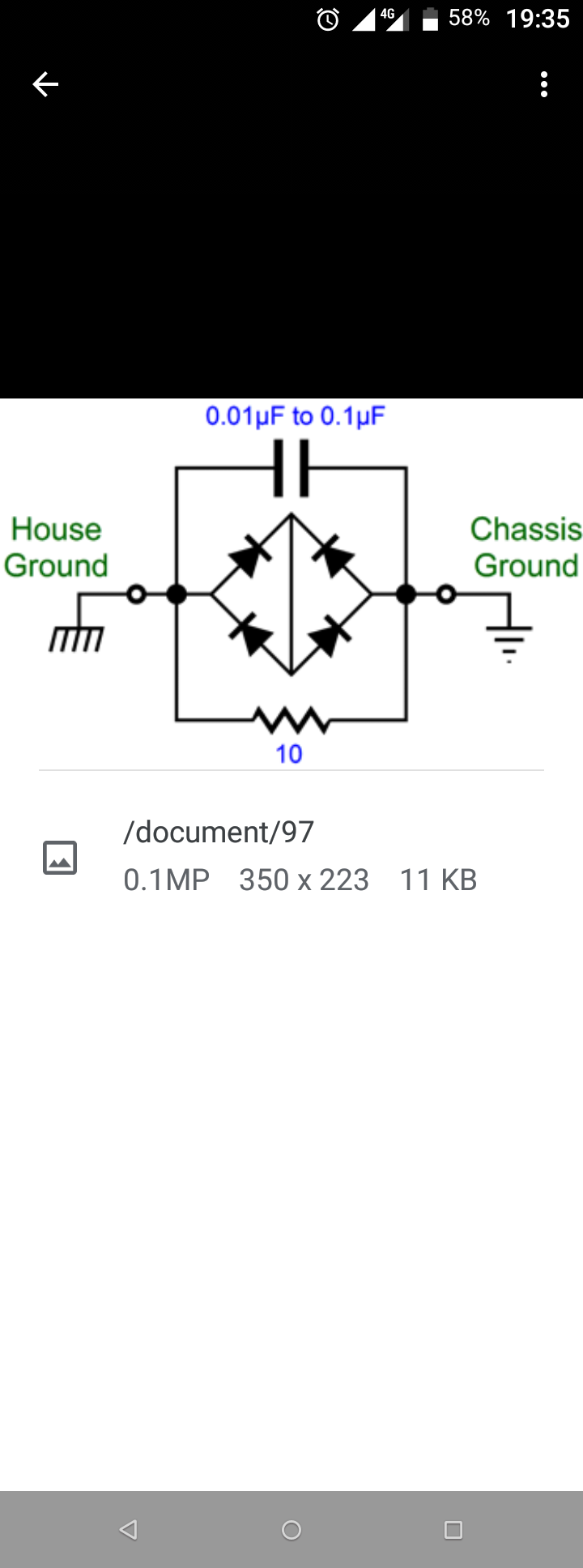

Ova vrednost 10oma može za pojačalo, za preamp ja stavljam veće vrednosti, par stotina oma.

A stavljam i grec načešće 10A, ali imao sam i dosta  dioda od 6A pa sam njih trošio, sve jedno je.

Diode/grec nisu obavezne, ali bolje da ih ima jer kad se nešto ne daj bože desi kroz njih prođe velika struja i iskoči osigurač, znači to je bezbednije.

Za onaj tvoj BCF stavi 330oma 1W ili 2W MOX paralelno sa 0,1uF X2 PP WIMA (275VAC) i grec 10A, sve imaš u KELCO.

U DAC stavi isto.

Link to comment
Share on other sites

  • 3 years later...

Gizmo ne voli kipp prekidače. :D

A ja ih volim, minimalno kvare zvuk.

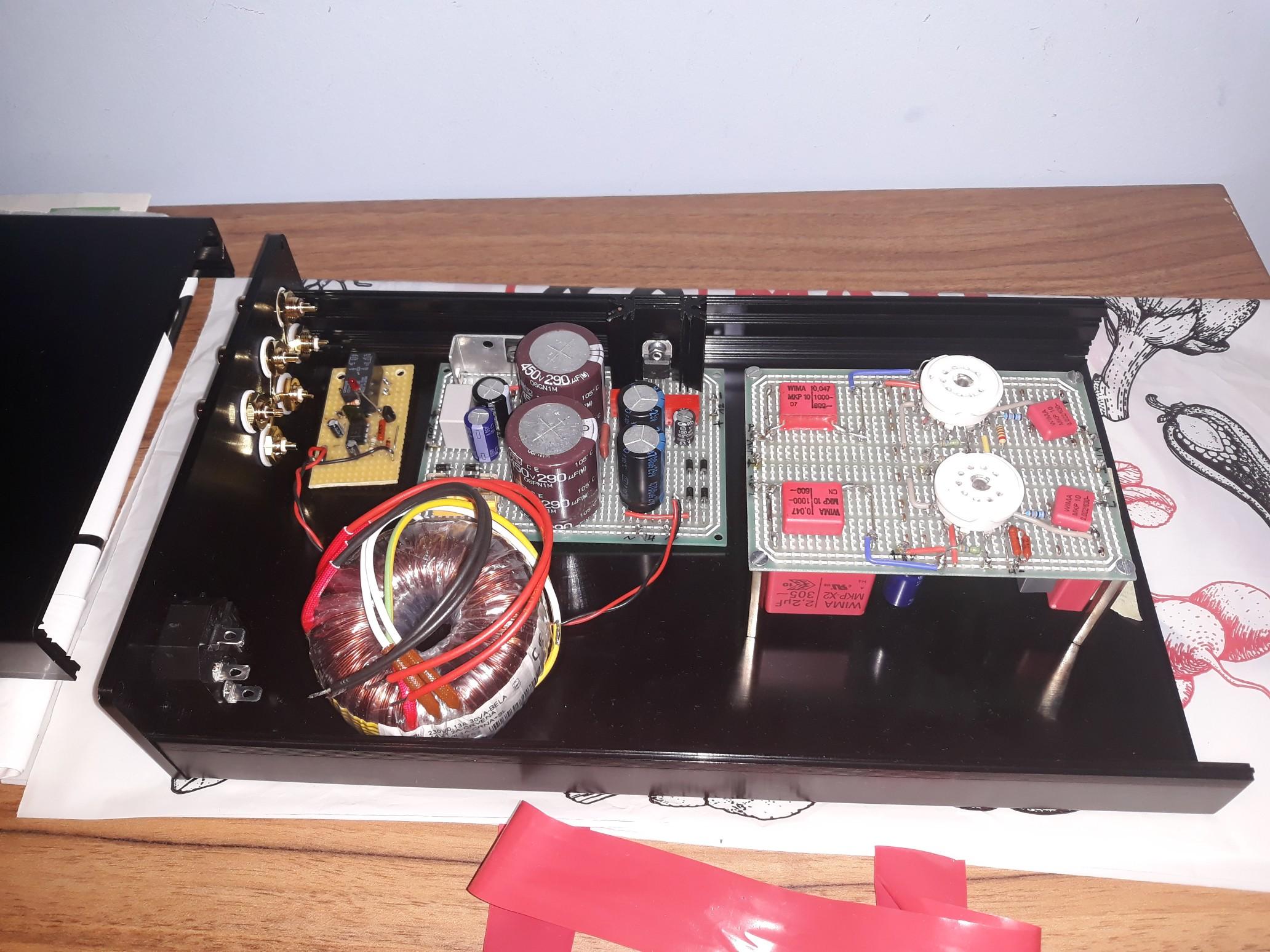

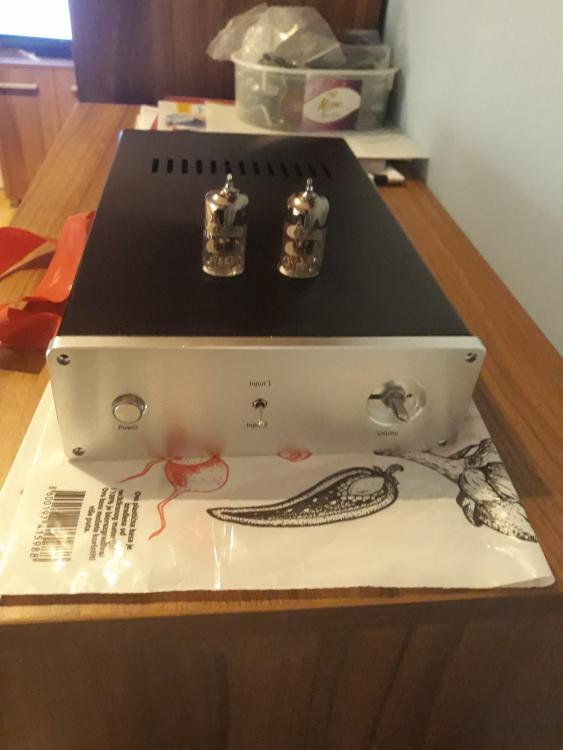

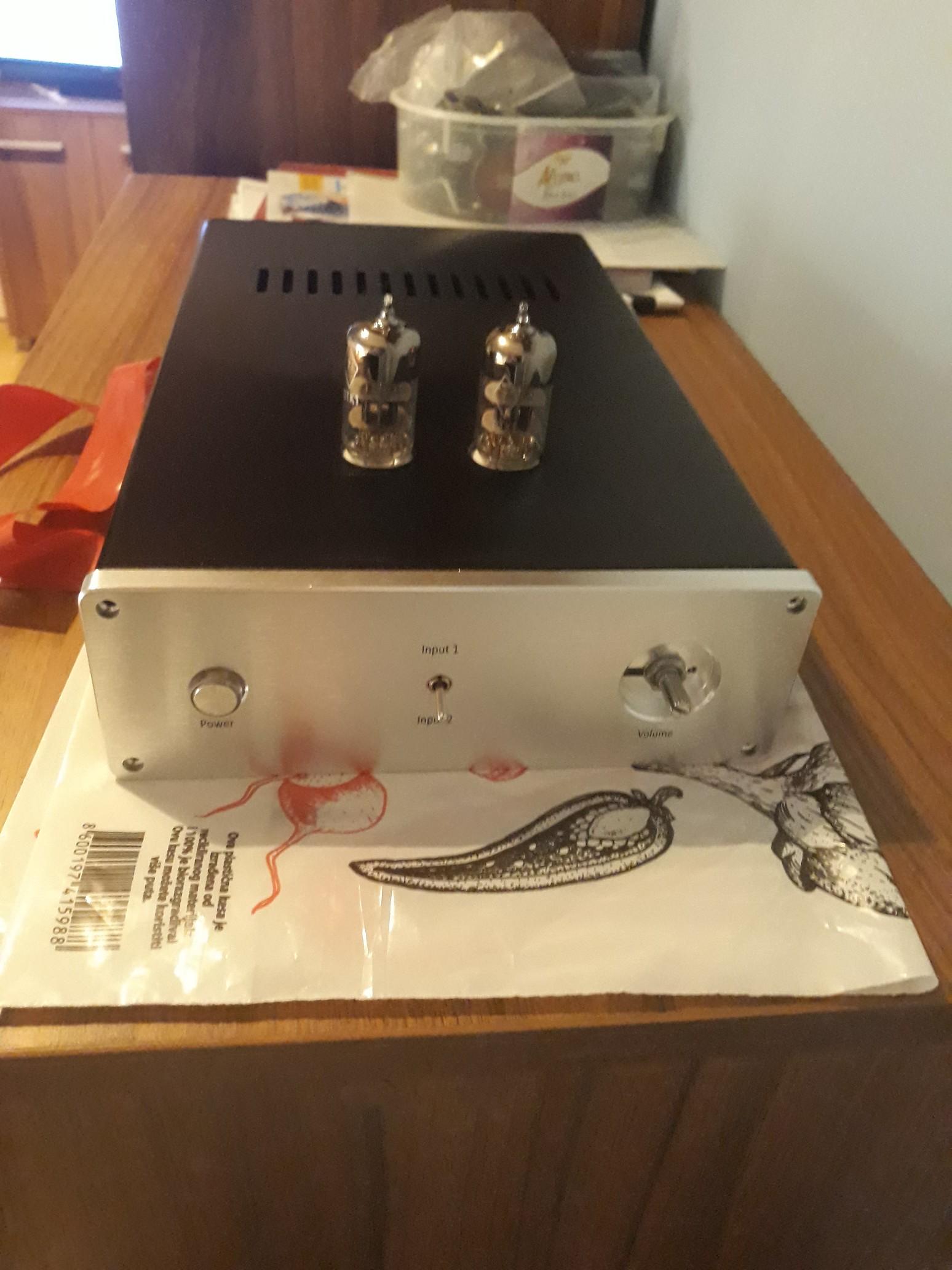

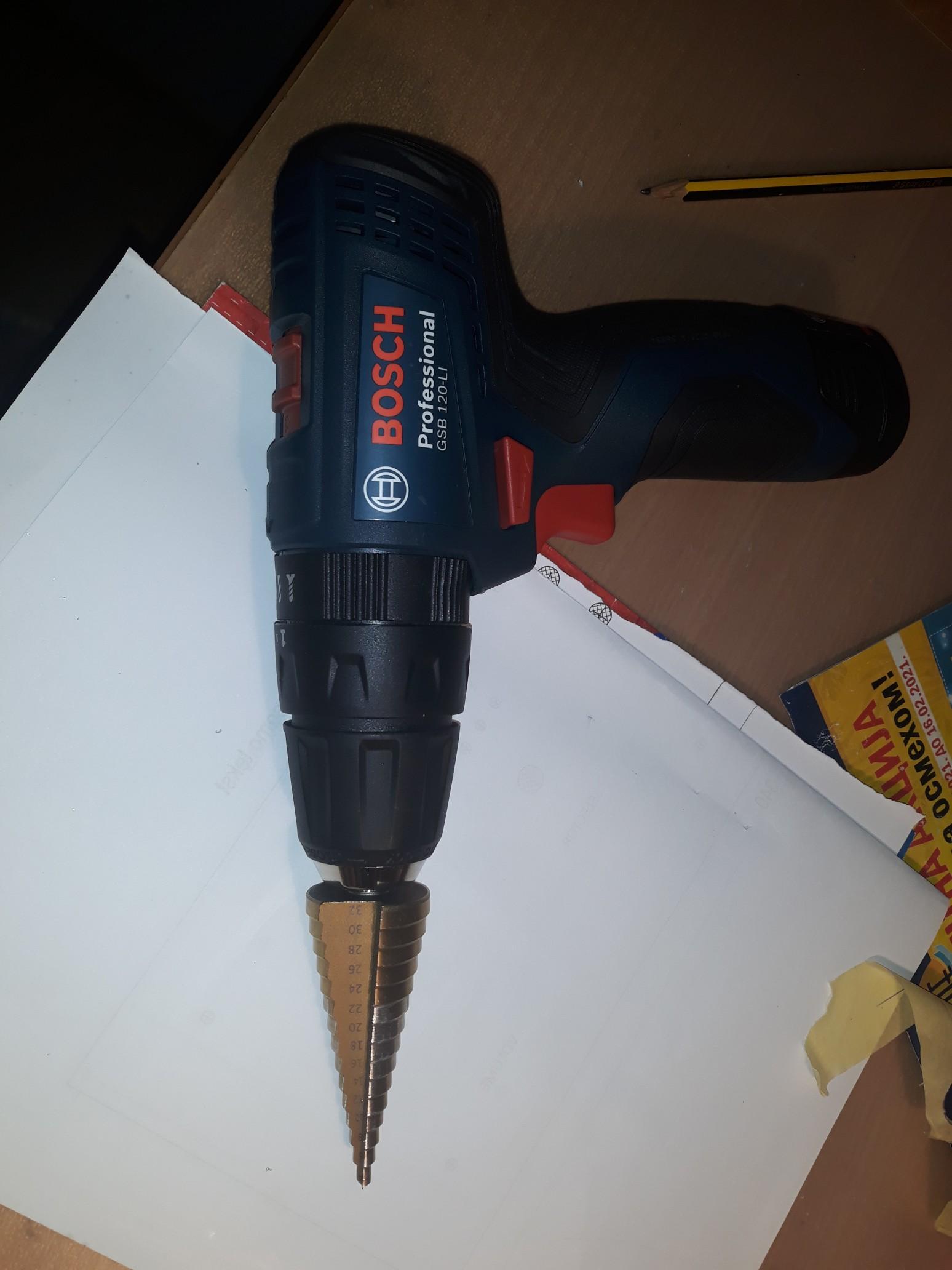

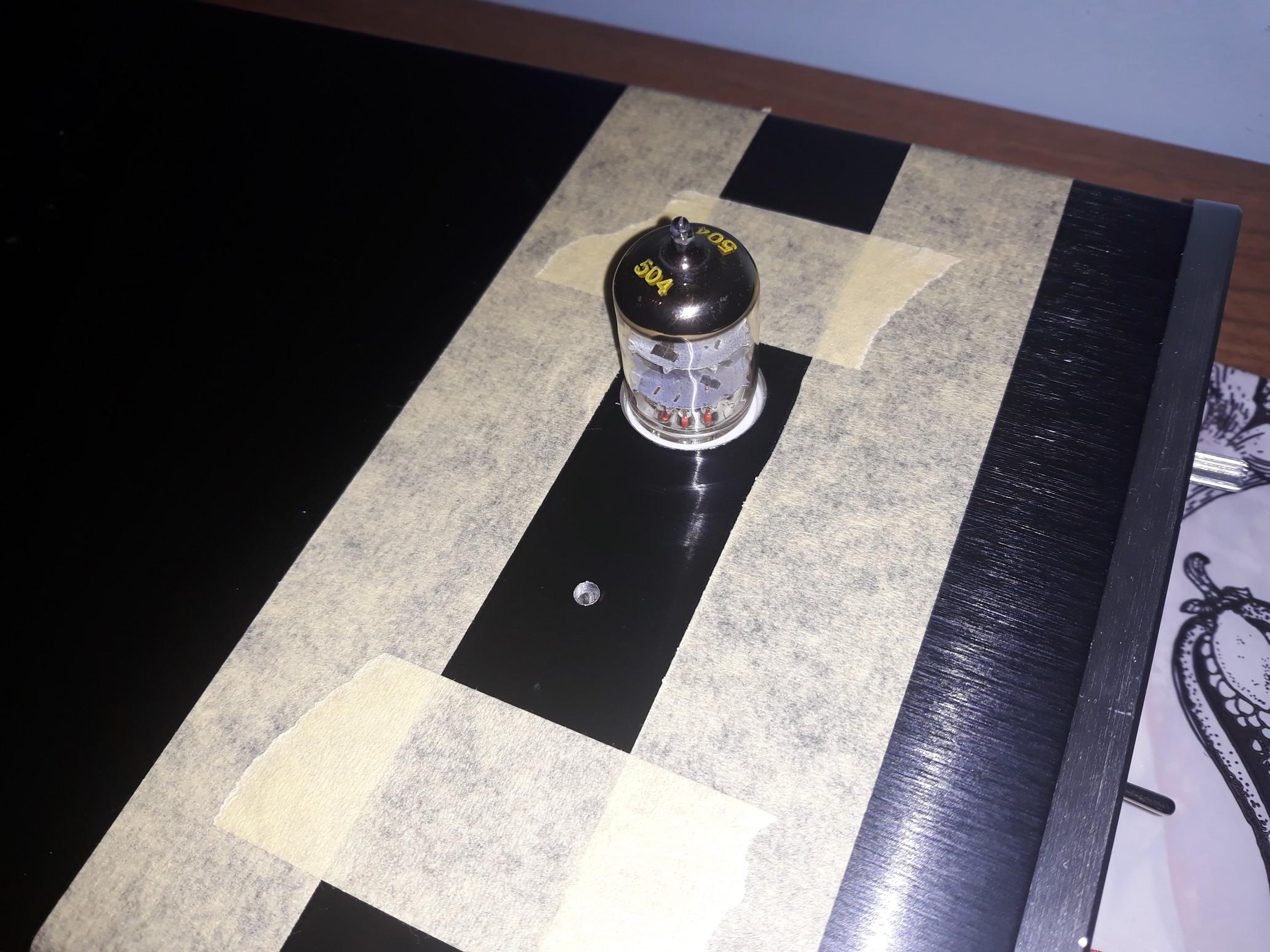

Glavno je bilo izbušiti  bez stalka rupe za lampe, sad je ostalo lako. Koristio sam original Boš bušilicu i fake burgiju iz Linde.20220108_191426_copy_1548x2064.thumb.jpg.d80684b0c47de611dea291976c9b60d4.jpg

Link to comment
Share on other sites

46 minuta ranije, Nixie said:

Gizmo ne voli kipp prekidače. :D

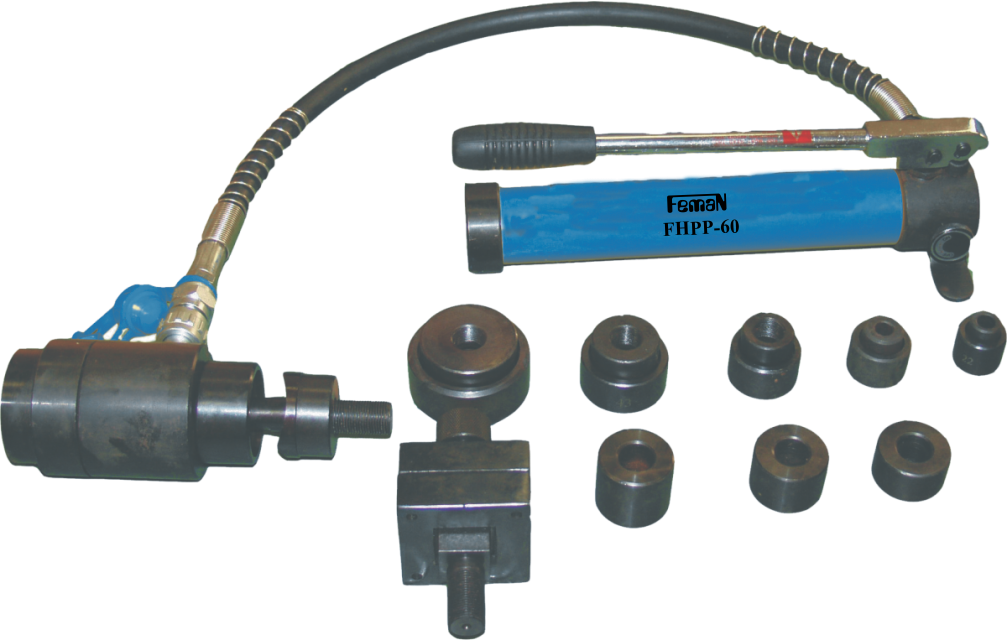

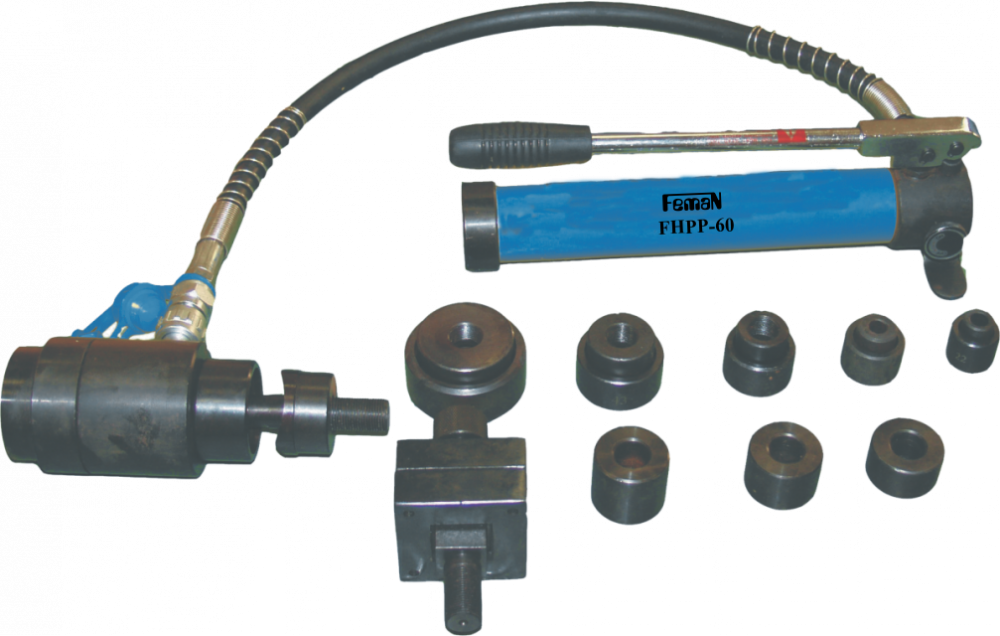

Напротив него штрче лампе к'о димњаци+ упропаштен поклопац. Могло је то да стане и без бушења отвора  :rolleyes::D

Link to comment
Share on other sites

Imam puno tih uređaja gde su lampe unutra. Sad sam odlučio da će da vire.

A taj Lindin stalak nisam video, jel ga ko probao, valja li to čemu? Nešto mi kilavo deluje.

Fikus je genijalan lik, duhovit i opičen pozitivno, barem je takav bio.

Link to comment
Share on other sites

8 minuta ranije, Nixie said:

A taj Lindin stalak nisam video, jel ga ko probao, valja li to čemu? Nešto mi kilavo deluje.

Није лош, гледах пре нове године ал'ми није био потребан, Пазарих сет од четири бургије које могу и да глођу.

Link to comment
Share on other sites

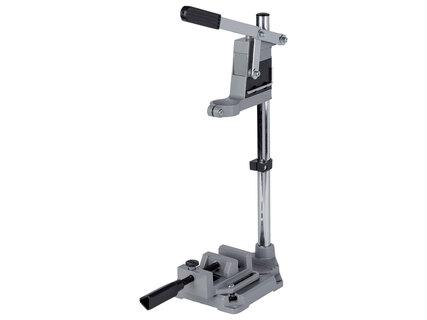

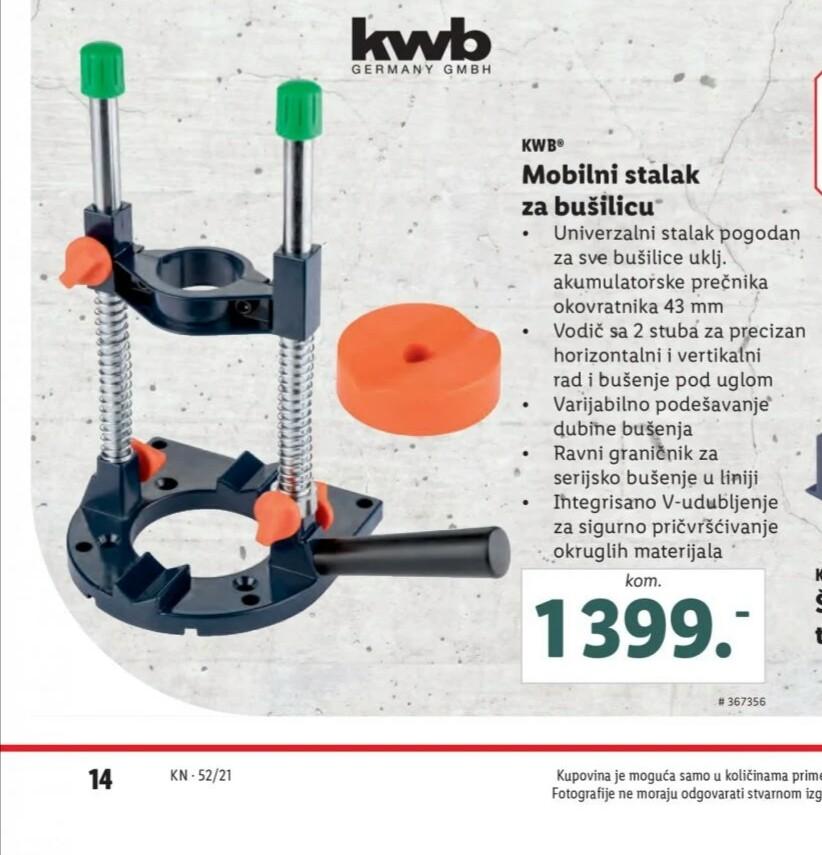

Kupih ga ali nisam još probao. Namenjen prvenstveno za tiplovanje ali može i za vođenje kod bušenja čak i pod uglom ( 45, 60, 90stepeni)

Trenutno u ponudi ima i malo skupji stalak (2500 đin)


Deluje mi ozbiljniji. Mislimse i njega da uzmem.

Link to comment
Share on other sites

Skeptičan sam puno u vezi tih stalaka. Onaj prvi možda i ima smisla, ovaj drugi sumnjam. Kod tih konzolnih, malo više zazora ili savijanja ga čine beskorisnim. Prvo probaj taj što imaš, da ne bacaš pare.

Link to comment
Share on other sites

Da. Imam tog nekog jeftinog alata jer realno bolje mi i ne treba za povremeno zezanje. Samo sam bušilicu kupio originalnu kod ovlašćenog dilera, jer nju puno koristim. A i nije bila duplo skuplja od Womax recimo.

Ove dve rupe sam vrlo pažljivo izbušio uz stalnu opasnost da zapne, obrne komad i napravi nepopravljivu štetu. Stigao sam do 22mm a preko toga bogami ne znam da li bi išlo baš kako treba bez stalka i stege. Zavisi i od debljine lima, ovaj aluminijum se lepi, mekan je. Zato samo lagano bez puno pritiska i ide.

Link to comment
Share on other sites
