vladat1

DIY - pomoć oko interkonekt kabla

Recommended Posts

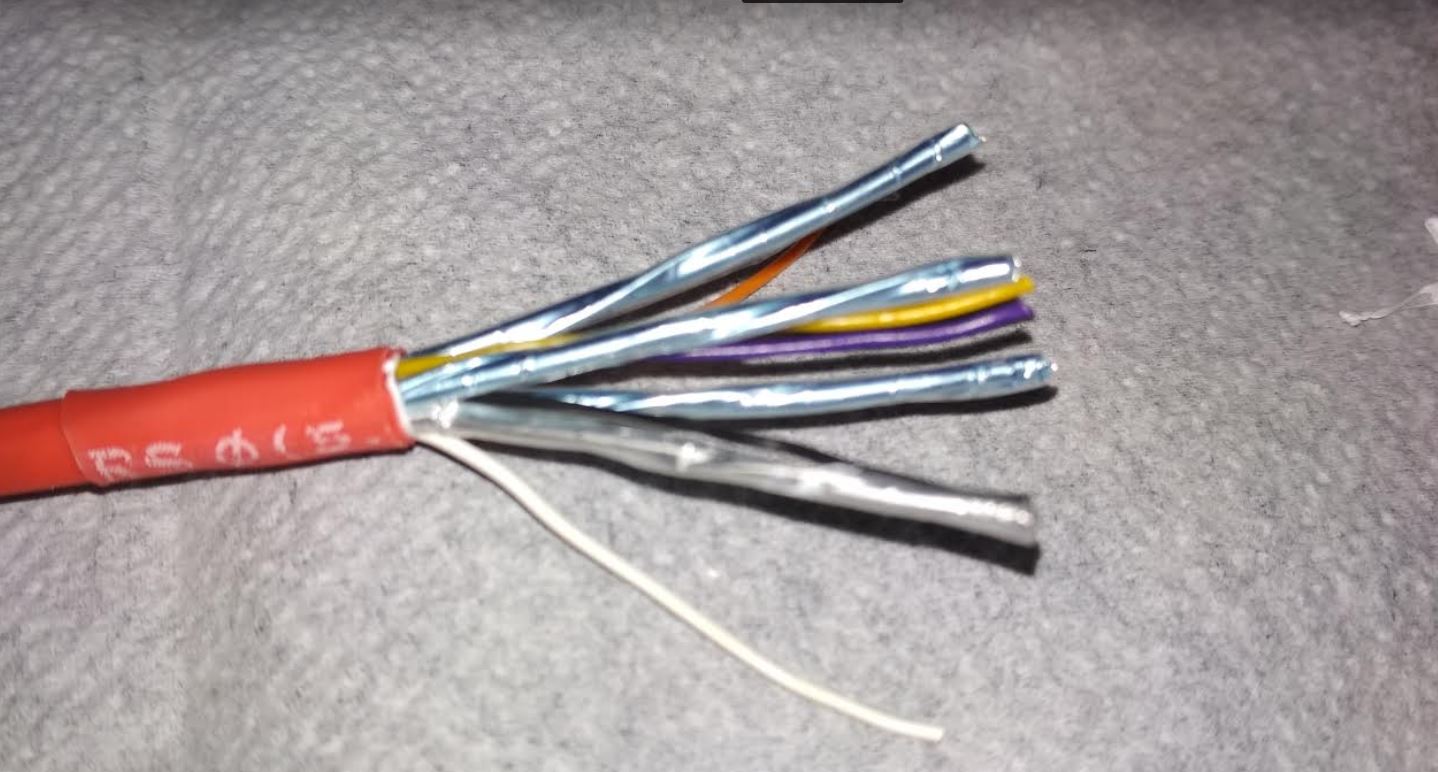

Zdravo, gledao sam na sajtu

http://www.moxtone.com/interconnect.htm i

http://diyaudioprojects.com/Power/diySilver/ kako se prave interkonekt kablovi. Na Moxtone sajtu ima jedan deo

Sljedeći je korak skidanje crne izolacije s VGA kabela te odvajanje oklopa i feritnog prstena od ostatka (slika 3). Ostatak žica ne treba nam za izradu strujnog kabela, ali može poslužiti za izradu nekog pristojnog interkonekta ili s/pdif kabela, što će biti opisano u drugom projektu.



gde se opisuje izrada interkonekt kabla od VGA kabla. Da li imate neku šemu za izradu, jer mi je ostao materijal od izrade kabla za napajanje ?






Share this post


Link to post
Share on other sites

Da osvežim temu pitanjima

- koliko žica staviti

- da li ih, i na koji način upresti

- da li ih obložiti pamukom - čitao na nekom forumu

Ajde ljudi , uključiti se malo :)



Share this post


Link to post
Share on other sites

Ja sam postavio čisto iz radoznalosti. Imam neki materijal pa želim da ga utrošim. Ako se napravi nešto "korisno" to je super, a ako ne, uvek imaš neku školu - iskustvo, što je isto dobro.



Ajde ljudi mora da ste pravili i vi nešto. Kakva su iskustva :)

Share this post


Link to post
Share on other sites

Ja bih povezao

NA PLUS ČINČA -  Ljubičastu+Orange+Žutu+Roze+Zelenu+Sivu+Plavu

NA MASU ČINČA - Crnu+Belu+Sve Širm pletenice (roze, zelenog, sivog i plavog)

Share this post


Link to post
Share on other sites

Koliko sam shvatio ovde se radi o VGA ili DVI monitorskom kablu, jel tako? Nije pominjan UTP.

Slazem se da je UTP loš za interkonekte.

Share this post


Link to post
Share on other sites

Možda sam prezupčio što se tiče UTPa. Liče.

U suštini ovo je višesignslni kabl koji prenosi više signala i njihovoh masa. Širmovano i odvojeno.

Nema veze sa interkonektom.

Share this post


Link to post
Share on other sites
37 minuta ranije, Father said:

Ja bih povezao

NA PLUS ČINČA -  Ljubičastu+Orange+Žutu+Roze+Zelenu+Sivu+Plavu

NA MASU ČINČA - Crnu+Belu+Sve Širm pletenice (roze, zelenog, sivog i plavog)





Tako ću i da uradim. Da ih upletem nekako ili samo da ih uguram u termoskupljajući bužir? Da li da stevim feritni prsten kao na "diyaudioproject"? Da li da ih izolujem pamukom pre nego što ih stavim u bužir ?



30 minuta ranije, siroma said:

UTP kabl nije dobar izbor za interkonekt



Ovo je samo proba. Zaiteresovalo me što su rekli na Moxtone sajtu za VGA kabal od CTR monitora

Share this post


Link to post
Share on other sites

Pa uputno je upresti ih u spiralu samo nikako gusto. Ako je moguce sto opusteniju periodu umotavanja, npr na 10cm okret. I dobro stegni teflonskom trakom da bude fest stegnuto. Preko teflona navuci termalni buzir.

Ne ocekuj previse od tog kabla, ali kao iskustvo je uvek dobro igrati se. Mislim da su zice kalajisani bakar. Ako je cisto srebro onda mozda nesto i postignes sa tim.

U svakom slucaju neka ti je srecan rad. Javi sta si uradio.

Share this post


Link to post
Share on other sites

Ja sam pravio interkonekt sa saćastim i rezultati su izvanredni.

Bakarni centar masa, srebrni kroz saće za signal.Širm se ne dira )ostaje i umasi se sa jednim krajem)

Bilo je i kloniranja transparent Audio interkonekta sa takodje izvanrednim rezultatima.

Share this post


Link to post
Share on other sites
17 minuta ranije, vladat1 said:

Da li da stevim feritni prsten kao na "diyaudioproject"

NIKAKO! Provereno prepolovi zvucnu sliku i ubija prirodno rasprostiranje reverberacija sa snimka, smanjuje trajanje tonova i njihovih harmonika... 1000 razloga.

Share this post


Link to post
Share on other sites
19 minuta ranije, Father said:

Ako je moguce sto opusteniju periodu umotavanja, npr na 10cm okret. I dobro stegni teflonskom trakom da bude fest stegnuto. Preko teflona navuci termalni buzir.

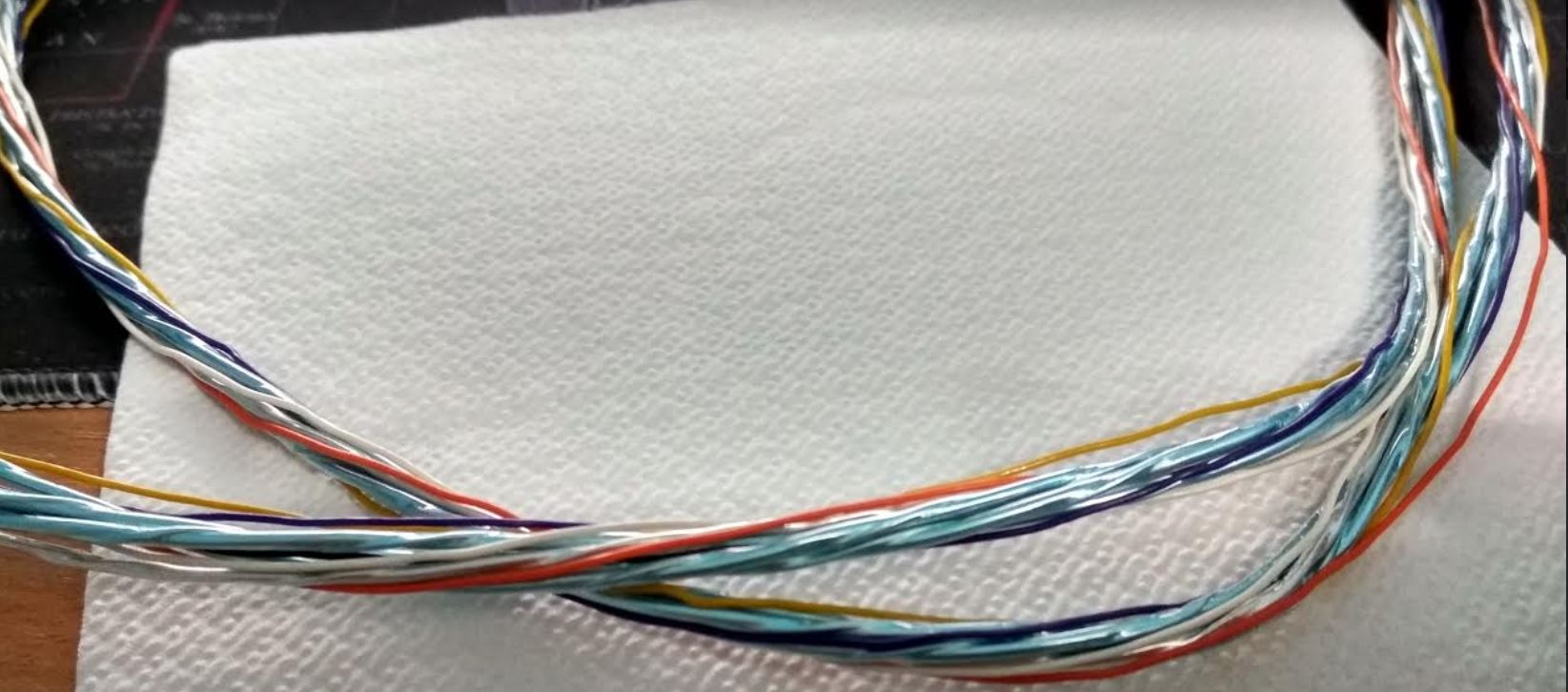

One su već umotane tako. Samo onda da ih obmotam teflon trakom, i navućiću termali bužir.










Share this post


Link to post
Share on other sites

Pa da. Lepo ih zategni izmedju dve stege i namotaj jedan sloj teflona cisto da sve stisne. Dodatno provuci kroz termo buzir i bice to dovoljno.

Naravno ima tu dosta propusta na temu RF i EMI izolacije, ali ovo je neki ok koncept na zadatu temu. Mozda bi dodatni omot aluminijumske folije pomogao, ali bi mogao i da napravi neki problem sa unutrasnjim sirmovima...???

Share this post


Link to post
Share on other sites

Многи вишежилни каблови данашњице, тј. њихови проводници ,укључујући УТП нису направљени од бакра, већ од алуминијума превученог танким слојем бакра , наравно због ниже цене. Говорим из искуства.

Скалпелом загребати лицну, и ако се испод укаже бела боја алуминијума кабал иде у канту за отпадке. Може и тест упаљачем- алуминијум се одмах заковрџа. Чак сам наишао и на струјни кабал од алуминијума. Посумњао сам када сам видео да се тешко леми, калај одмах потамни и не ствара спој.

Share this post


Link to post
Share on other sites

A sad jedno laičko pitanje - šta će ti toliko provodnika za interkonekt kabl? Probaj samo sa jednim parom, lagano upredenim, uz prethodnu proveru po preporuci @Solderer.

Share this post


Link to post
Share on other sites
21 sati ranije, Streetplayer said:

Ko kaze nema sanse?

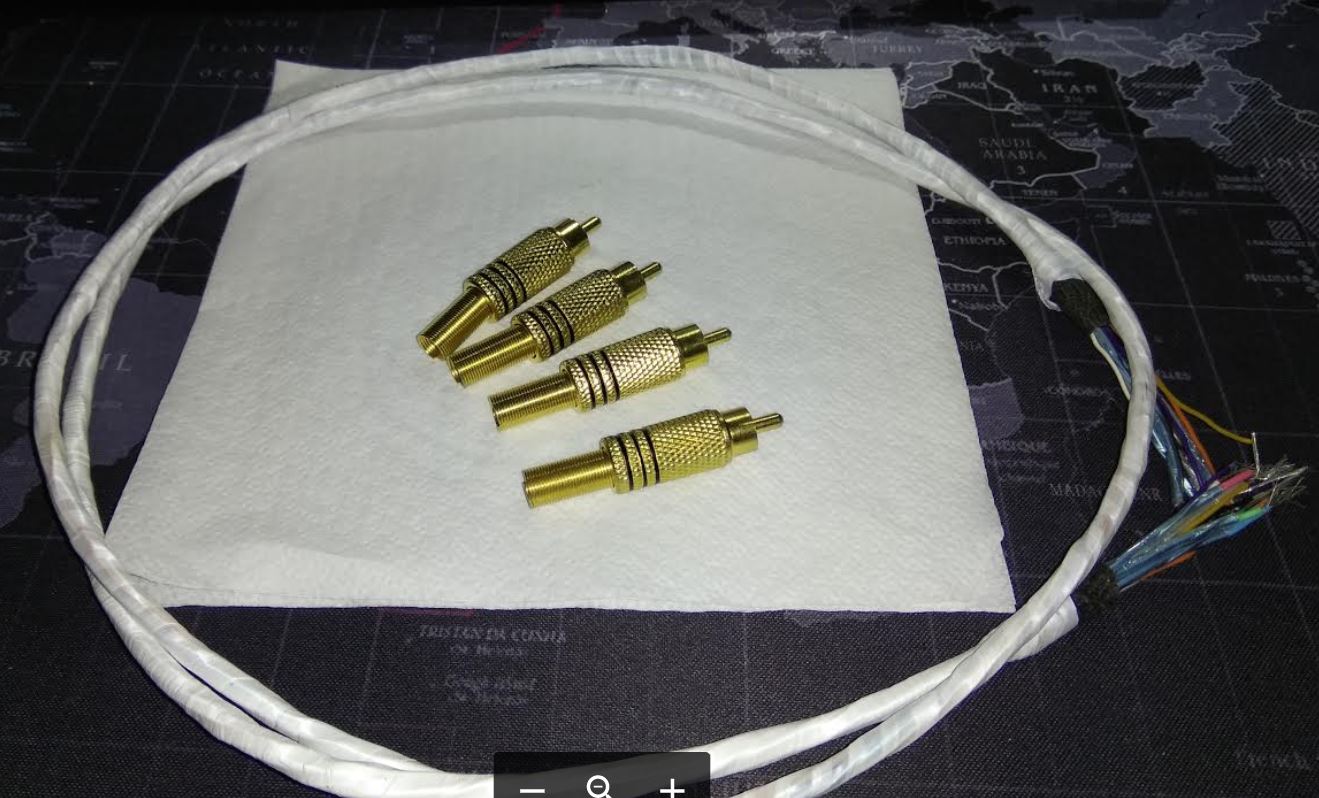

Nigde ih nikada nisam video, a nema ni veze. Obavio sam ga teflon trakom. Čekem za vikend da odem do Woby Haus po Termoskupljajući bužir. Gde ima da se kupi providni od 12 mm ?

*** Ovo za istu boju činča je zbog toga jer sam te samo imao. I ovako je za probu u učenje :)




Share this post


Link to post
Share on other sites

Kako hoćeš, samo ne znam kako ćeš onaj zmijarnik od toliko provodnika da zalemiš na onako mali centralni pin, a ni na masu neće biti baš lako.:unsure:

Share this post


Link to post
Share on other sites
On 2/21/2018 at 20:08, Father said:

Ja bih povezao

NA PLUS ČINČA -  Ljubičastu+Orange+Žutu+Roze+Zelenu+Sivu+Plavu

NA MASU ČINČA - Crnu+Belu+Sve Širm pletenice (roze, zelenog, sivog i plavog)

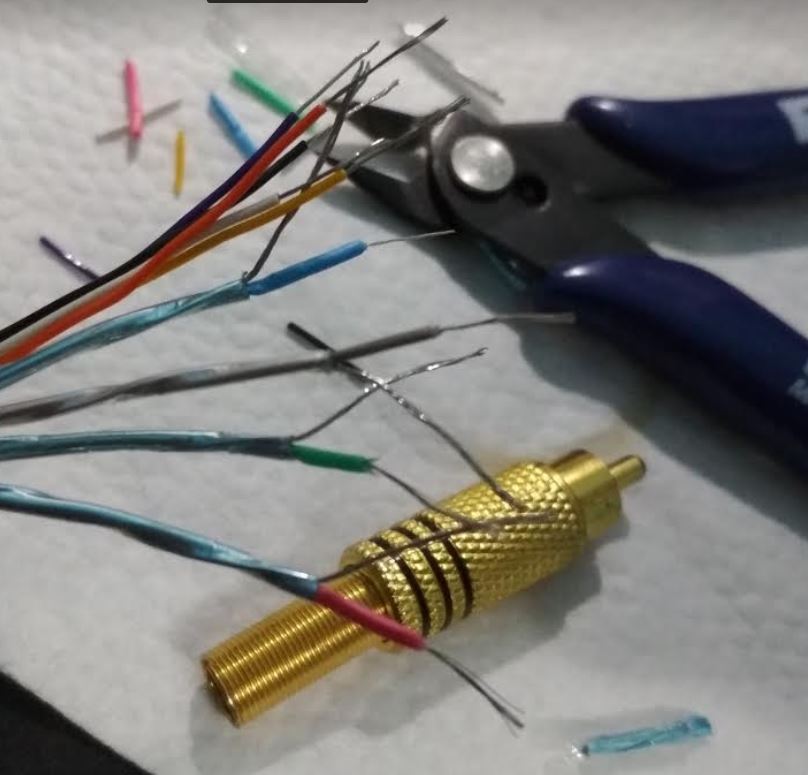

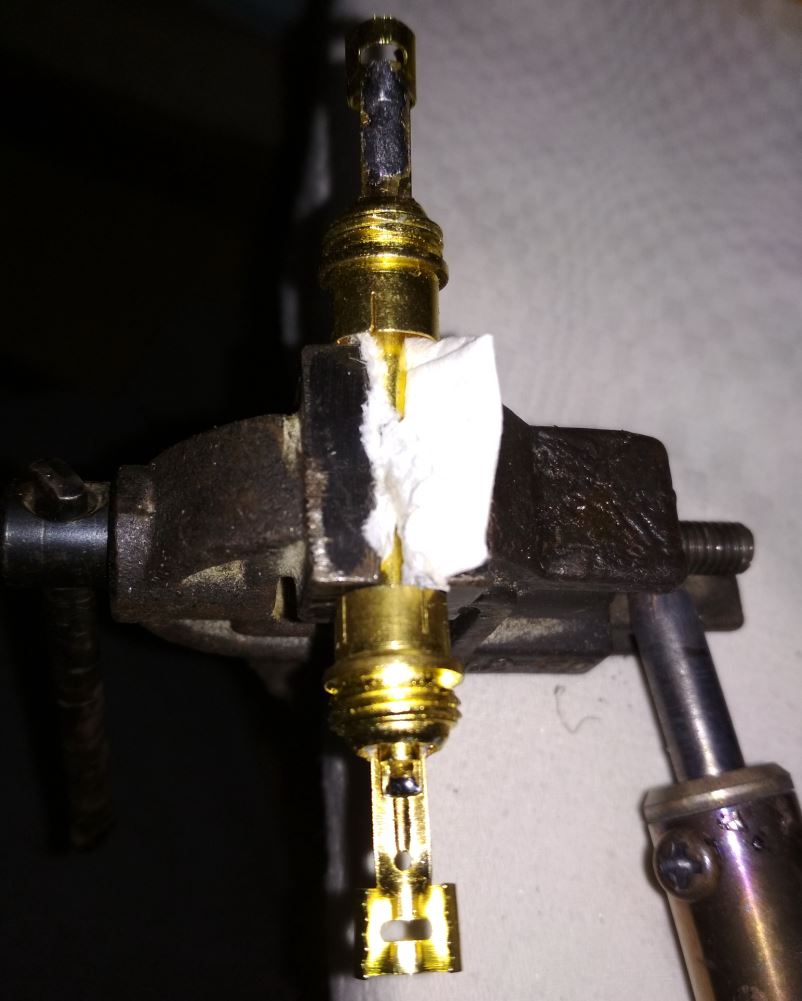

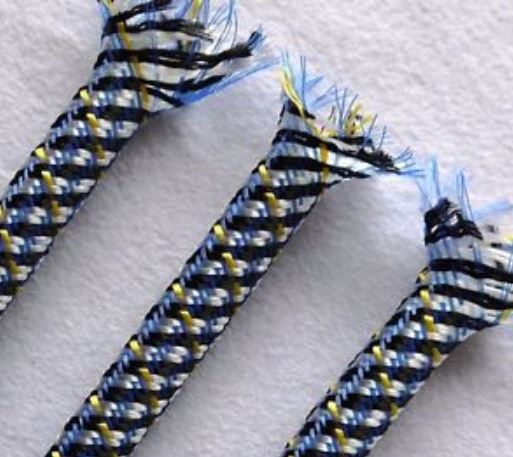

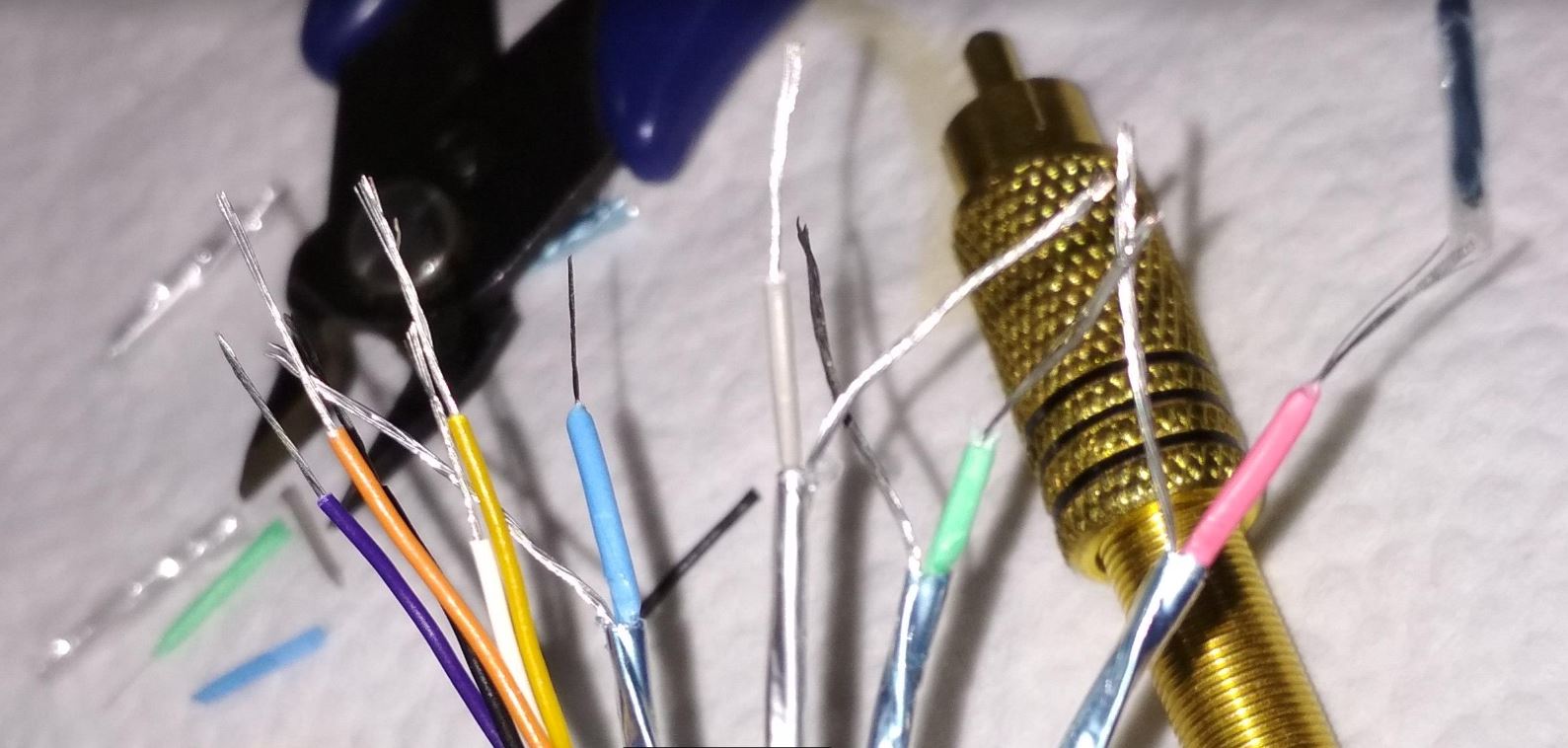

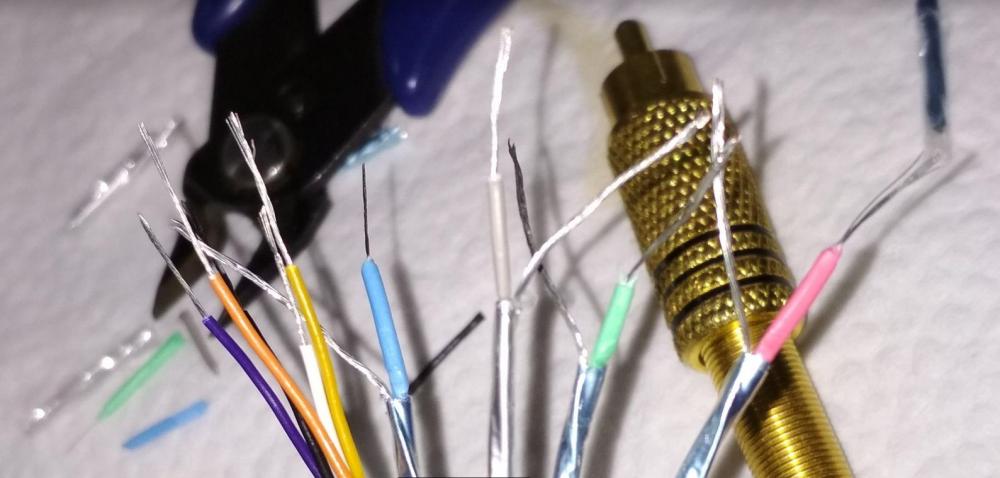

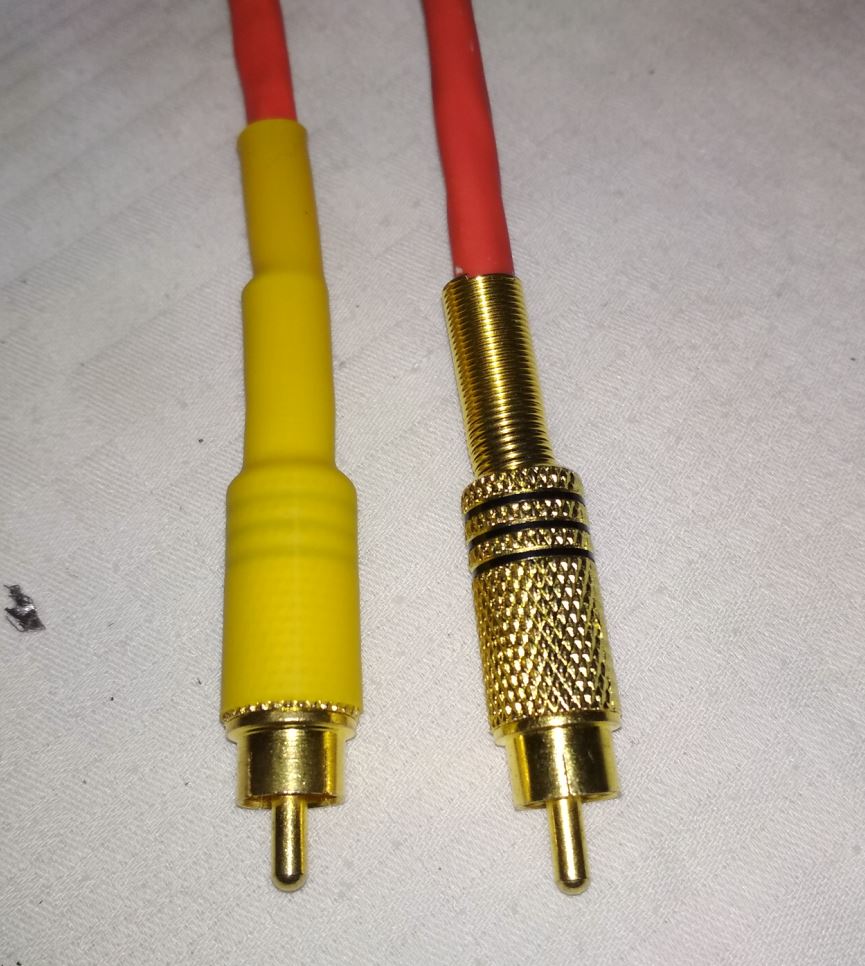

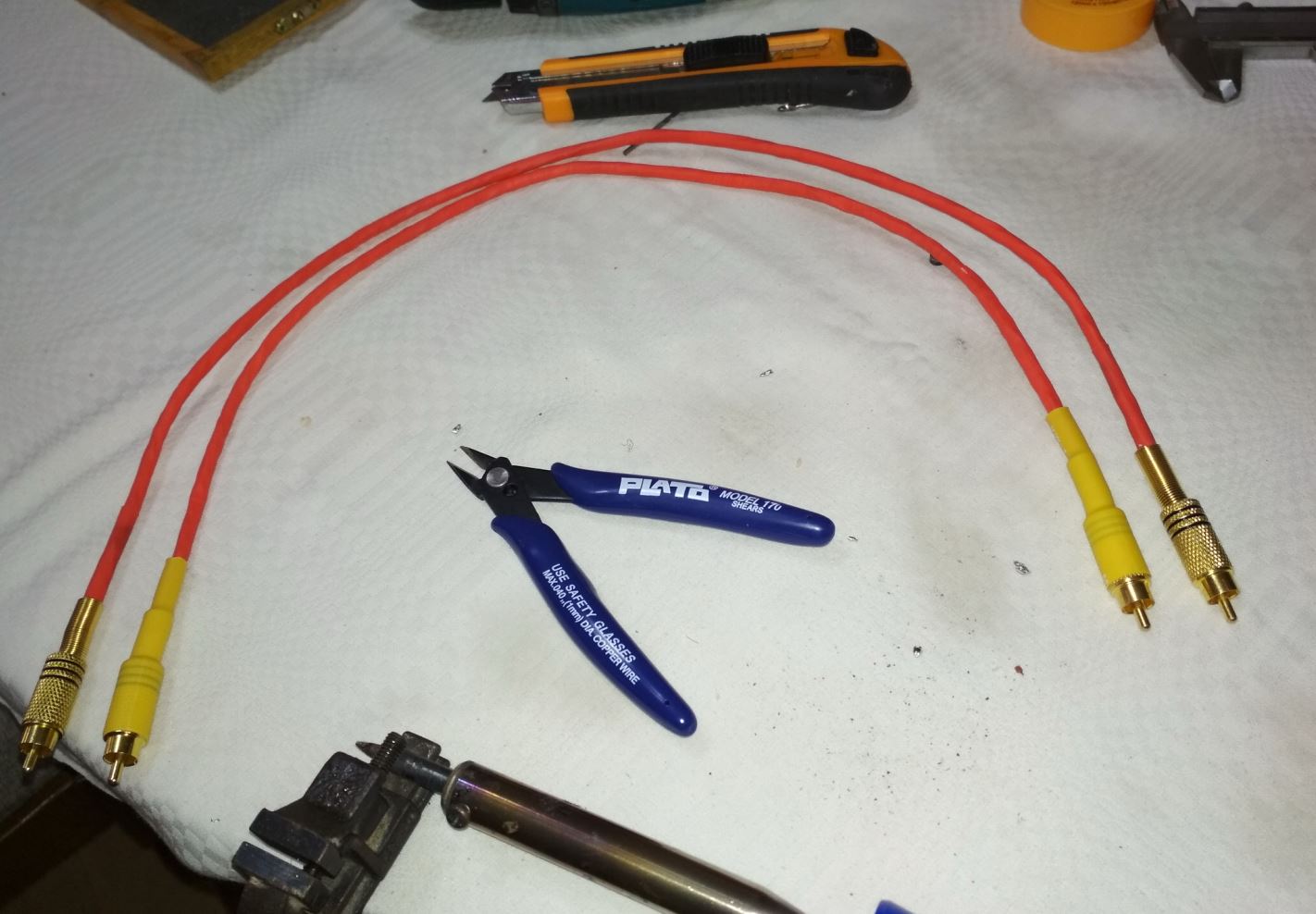

Pre svega da se zahvalim @Father na pomoći. Završio sam kablove uz dosta muke :) Ovo se odnosi na povezivanje žica. Dva puta mi se desilo da sam morao da krenem iz početka jer sam isekao "predzadnju žicu" :D . Lemnjene je bio lakši posao. Kablovi su ispali kako su ispali. Od materijala nisam kupio ništa osim termoskupljajućeg bužira. Ovo je više imalo za cilj vežbu i edukaciju. Možda sam još mogao da dodam " PET Expandable Braided Sleeving Cable" ali nisam mogao da čekam više :)









Share this post


Link to post
Share on other sites

Pusti taj kabl da dugo i neprekidno svira, kako bi se sve te žičice medjusobno "zavolele" :P

Verujem da je tu splet više materijala i medjusobnih uticaja pa je potrebno svakako jedno 7 dana da se dobije konačan utisak o zvuku. Odmah sam rekao da nije obećavajući, ali kao svojevrsna škola i sticanje iskustava je neprocenjivo.

Svaki sledeći kabl biće laća, a pouke izvučene iz ovog projekta će svakako pomoći u odabiru neke buduće konstrukcije i lakšoj realizaciji.

:thumbsup2

Share this post


Link to post
