C-coils zavojnica (merenje)

Recommended Posts

Замолио бих некога ко зна и има са чим, као и жељу да помогне...

C-coil завојницу бих требао да преправим и добијем мању вредност од постојеће. Фабрички је 6mH, 12AWG, Core typr R100, 0,07Ohm. Треба ми вредност од 4,94mH и шта будем добио од дате отпорности.

Потребно је да се пажљиво одмота колико треба испод спољног омотача који стеже и држи намотаје и упари обе завојнице на дату вредност.

За ту потребу, потребно је поступити по процедури описаног на овом линку:

https://www.hificollective.co.uk/blog/how-to-measure-c-coils.html

и по другој методи са овог линка:

http://daycounter.com/Articles/How-To-Measure-Inductance.phtml

Хвала унапред ко буде помогао, нећу остати дужан. ;-)



Share this post


Link to post
Share on other sites

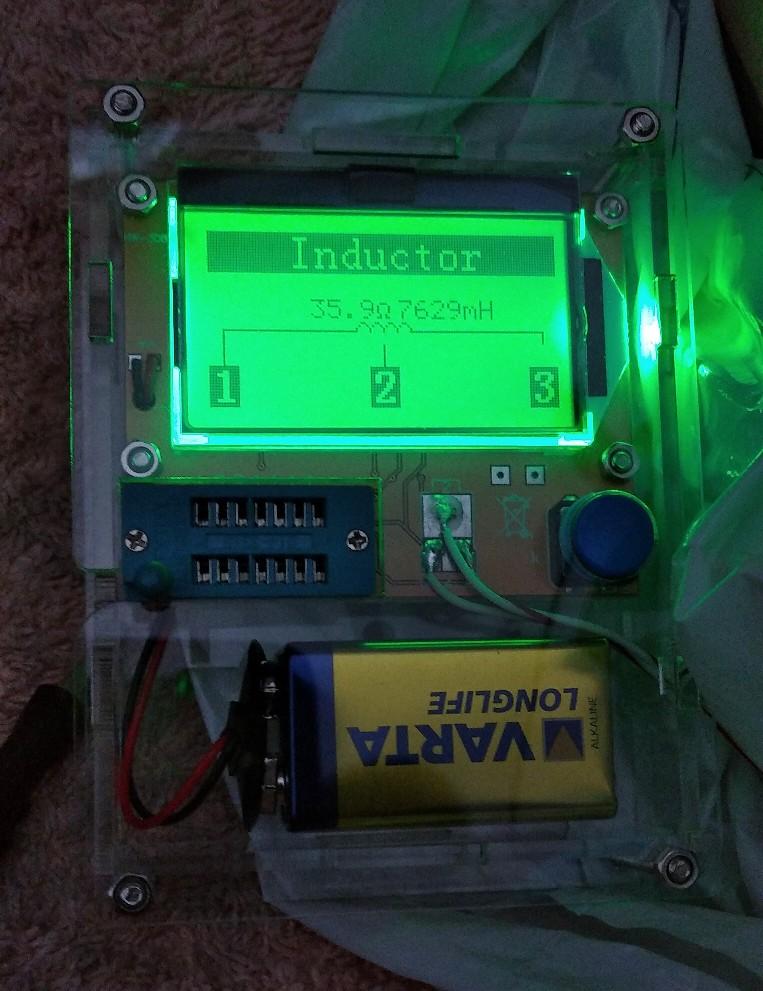

Peđa, imam vrlo precizan merni instrument, koji meri i zavojnice i njihovu otponost u isto vreme.

Zapravo je automatskog tipa i sam prikazuje vrednosti koje mereni element odaje. Samo ne meri napon i na njega je izuzetno osetljiv, tako da pri merenju kondenzatora mora se obavezno isprazniti pre merenja. Veliki elektroliti (mislim da meri do 100.000 uF) umeju da budu opasni.


Mogu da ti ga dam na dan-dva, da to na miru završiš.

Može da meri dva elementa odjednom, spajanjem jednog elementa na krokodil klemu 1 i 2, a drugi elemnt na 2 i 3. Tako možeš u isto vreme obe zavojnice da paralelno gledaš i koriguješ.

Pozz

Share this post


Link to post
Share on other sites

Хвала пуно на јављању.

Једно питање, како да измерим пик резонантне фрекфенције?

Share this post


Link to post
Share on other sites
1 minute ago, ab said:

Хвала пуно на јављању.

Једно питање, како да измерим пик резонантне фрекфенције?

Ocitas na osciloskopu.

Share this post


Link to post
Share on other sites

Е, то ти кажем.

Како ћу без њ? Зато и тражим некога расположеног са потребном опремом за помоћ. :)

Share this post


Link to post
Share on other sites

Nema potrebe da odmotavas navoje i seces suvisnu zicu. Vec samo zagrebi izolaciju na namotajima koji su posle zavrsnog izvoda i tu meri. kada pronadjes vrednost koja ti je potrebna malo vise ocisti lak i zalemi izvod. Na taj nacin ces sacuvati i tu vecu vrednost koja ce ti mozda biti potrebna? Induktivnost opada sa kvadratom broja namotaja, tako da od 6mH do 4.94mH ne bi trebalo da bude previse namotaja.

31 minutes ago, ab said:

Једно питање, како да измерим пик резонантне фрекфенције?

Ne mozes da izmeris "pik rezonantne frekvencije" zavojnice. Zavojnica je element koji ucestvuje u elektronskom kolu i da bi postojala rezonantna frekvencija moraju postojati i ostali rektvni elementi u tom kolu. Upravo to radi instrument - postavlja L element u oscilatorno kolo i pobudjuje ga nekim generatorom frekvencije. Ako instrument ima izbor frekvencije na kojoj ce se meriti L u zavisnosti od polozaja L upotrebiti mernu F koja vise odgovara. Ako je L za LF onda nize frekvencije merenja tipicno oko 100Hz ako je za HF onda 1KHz ili vise. Izbor frekvencije na kojoj se mere raktivni elementi sa pripadajucim parametrima imaju samo bolji i skuplji LRC metri.

A to nije filterska sekcija bilo da je HF oli LF. To su filteri propusnici opsega i nemaju rezonantnu frekvenciju vec frekvenciju na kojoj signal opada po odredjenoj zakonitosti... I to zavisi i od opterecenja (zvucnik) i reaktivnih elemenata tog opterecenja

Ako hoces da simuliras elektricne karakteristike dovoljna ti je induktivnost i Rdc.

(Ili pogledaj ekvivalentni model zavojnice i vidi sta ti je potrebno sve od vrednosti, isto i za svaki element u kolu pa i ekvivalentni spice model drivera na osnovu TS parametara.)



Share this post


Link to post
Share on other sites

Ок. Шта предлажеш, како да измерим 4.94mH на том C-coil?

Ово за не краћење жице ти је добар предлог. :)

Share this post


Link to post
Share on other sites

Nije to ništa novo. Tako se pri ručnom namotavanju trafoa precizno mere vrednosti sekundara do potrebnih vrednosti.

To skidanje laka je odlična ideja, samo preračunaj koliko namotaja manje ti treba, pa na tom namotaju skini plastiku usko okolo tog namotaja pa ogrebi lak i meri na kom mestu dobijaš željenu vrednist. Ja ću ti dati instrument, kao što rekoh.

Znam ko ima osciloskop, a i sličan merni uređaj kao moj, pa možda se i on ponudi da sve odradite kod njega...

Share this post


Link to post
Share on other sites

Ок, хвала. И даље ми за то мерење треба осцилоскоп, а и прецизнији конд.

Share this post


Link to post
Share on other sites
On April 4, 2020 at 10:01 AM, ab said:

Ок. Шта предлажеш, како да измерим 4.94mH на том C-coil?

Ово за не краћење жице ти је добар предлог. :)

Pa nekim instrumentom koj meri mHy opseg, pozajmice ti Father. Nema potrebe da meris osciloskopom. A i potreban ti je pored osciloskopa i generator. Z te niske frekvencije mozes koristiti i softverski osciloskop na racunaru ako bas hoces

Moras imati lupu kada polako nekim vrhom skalpela skidas izolaciju. Cilj je da skines samo sa jedne zice ako se skine i sa susedne zice (namotaja) mogu se pojiti pri lemljenju izvoda.

Prvp malo skines lak tek da mozes pipalicom da napravis kontakt i izmeris.

Kada nadjes vrednost koja ti odgovara, malo vise oslobodis lemno mesto od laka. Mora biti dobro ocisceno od laka. Zalemis tu izvod mozes staviti malo fluksa ako imas pre lemljenja. Zbog toga tyi je potrebna lupa.

Kada vec to radis, napravi jos par izvoda za druge tipove filtera na istoj Fo koji ce ti mozda biti korisni LR, Bessel.



Share this post


Link to post
Share on other sites
On April 4, 2020 at 10:37 AM, Father said:

Tako se pri ručnom namotavanju trafoa precizno mere vrednosti sekundara do potrebnih vrednosti.

Nije bas uputno skidati lak sa zice sekundara. A ako je visoko naponski trafo - ni u kom slucaju to ne raditi. Ist tako i ako je trafo za neki power uredjaj.

Kod trafoa moraju se izvesti obe zice ili korigovati namotaje, sto zahteva rasklapanje trafoa.
