Kako smanjiti 47Koma na 33Koma na phono preampu

[Aoxomoxoa]

Posle iscrpnog guglanja,sledi da treba ovo da uradim;

1. nabavim dva RCA Y adaptera(jedan muski,dva zenska)

2. i dva RCA

3.Jedan kraj otpornika zalemim na centralni pin,a drugi na telo.

4.Muski od Y ide u phono amp,u jedan zenski kabl od rucice,a u drugi RCA sa otpornikom.

Ako je to sve tacno,koliki otpornik treba za ovu modifikaciju: od 33Koma ili 100Koma?

[Krca44]

47K u tvom Phono preampu u paraleli sa 33 Ohm-a otpornikom daje ukupan rezultat 32,900 Ohma, dakle 32K9 sto je skoro pa isto sto i 33K - blize ne moze sa standardim vrednostima koji ima kod nas.

33 Ohm-a / 33R :

https://www.kelco.rs/katalog/detalji.php?ID=14758

Ovi na prvom linku su dovoljno mali.

Alternativa :

https://www.kelco.rs/katalog/detalji.php?ID=9141





Vecu vrednost od 47K ne mozes ovim nacinom dobiti, samo manju.

47K otpornik je gornja granica i paralelisanjem je ne mozes preci.

Sem toga sta ce ti 100K otpornik za probu ?



Takodje u RCA konektor u koji se lemi otpornik mogao bi mozda da uguras mali kondezator, mooozda, zavisno od gabarita konektora, npr 50pF ali licno mislim da ti dodavanje kapaciteta uopste ne treba.

Sem toga kao sto rekoh dodavanje kapaciteta je bar lako sa onom mojom skalamerijom.





Ako stavis u paralelu 36 Ohma onda imas 35,974 Ohma tj prakticno 36K

36 R :

https://www.kelco.rs/katalog/detalji.php?ID=239

Mada je ovo mali carbon film i ne tako dobar kao oni sa prvih linkova to je jedini u toj vrednosti.

[InSides]

Ако ово функционира и 2m Black овако свира боље, има смисла уложити у најбоље отпорнике које се могу купити.

Разумно, свакако.

Ја сам користио на оваквим позицијама Beyschlag Precision, PRP и Vishay-Dale.

[Krca44]

Pa za prvu probu oni Yageo su mislim sasvim dovoljno kvalitetni.

Posle moze sta god hoce a ako resi da otpor finalni bude recimo 33K onda je to najbolje izvesti u original kutiji sa kvalitetnim SMD otpornikom a njih ne manjka.

Recimo ima ih u Mouser-u i kad neko narucuje samo se doda par kvalitetnih SMD otpora.

[sweeT_Tooth]

2 sati ranije, Aoxomoxoa said:

Posle iscrpnog guglanja,sledi da treba ovo da uradim;

1. nabavim dva RCA Y adaptera(jedan muski,dva zenska)

2. i dva RCA

3.Jedan kraj otpornika zalemim na centralni pin,a drugi na telo.

4.Muski od Y ide u phono amp,u jedan zenski kabl od rucice,a u drugi RCA sa otpornikom.

Морам да упитам ал' без љутње, јел си ово сам смислио или ти је неко помог'о?

Већу глупост одавно не прочитах. Какви црни каблови/чинчеви, из главе излази веома мали напон, само то не заборави!

Лепо ти је Хер @Krca44 израчун'о вредност отпорника.

Дакле, отвориш то твоје сокоћало и паралелно улазном отпорнику залемиш предходно набављен.

[Aoxomoxoa]

Hvala na pojasnjenju.Bas sam radoznao kako ce da ispadne.Javicu obavezno.

[Father]

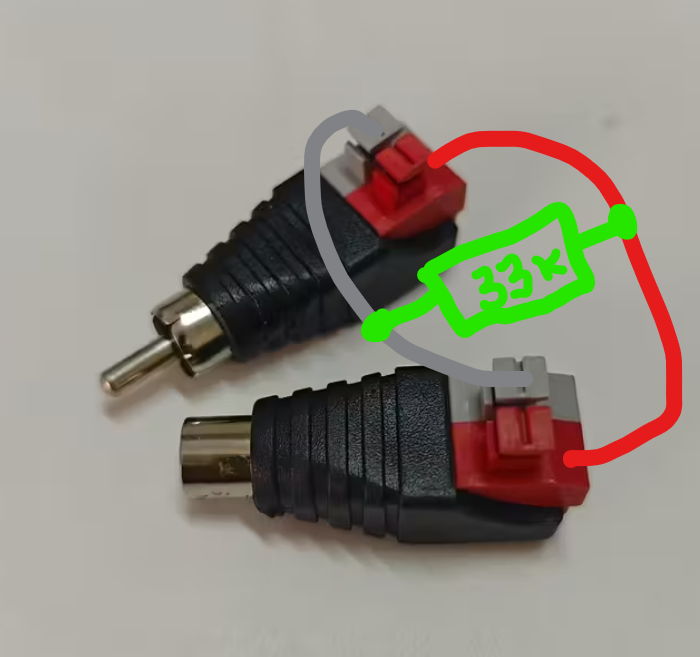

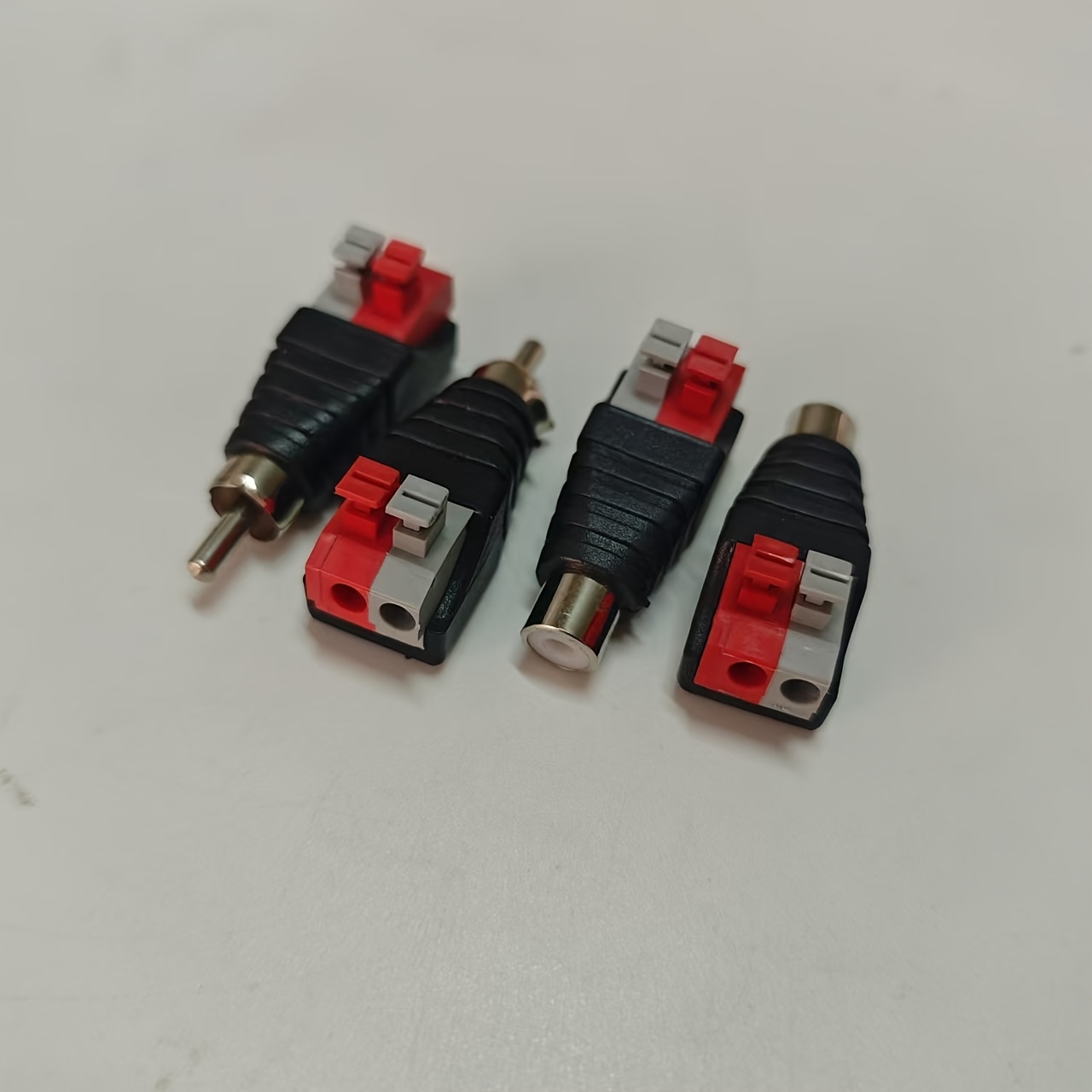

Zašto ne nabaviš nešto ovako i povežeš ga kao "protočni" konektor sa jedne strane muški, a sa druge ženski. Kratke međusobne mostove od bakarne žice iskoristiš da ubaciš paralelni otpor. Eventualno i dodatni kapacitet ako poželiš.

https://share.temu.com/YksfExvypQB

[Father]

Naravno ovo predlažem smao za probu i eksperimentisanje dok se ne pronađe najbolja opcija pa onda otvaraj uređaj i hiruški menjaj šta treba.

[sweeT_Tooth]

Високо сетљиви улаз буџити ван уређаја, свашта!

[sweeT_Tooth]

Just now, Father said:

Naravno ovo predlažem smao za probu i eksperimentisanje dok se ne pronađe najbolja opcija pa onda otvaraj uređaj i hiruški menjaj šta treba.

То да!

[Father]

Ima na KP

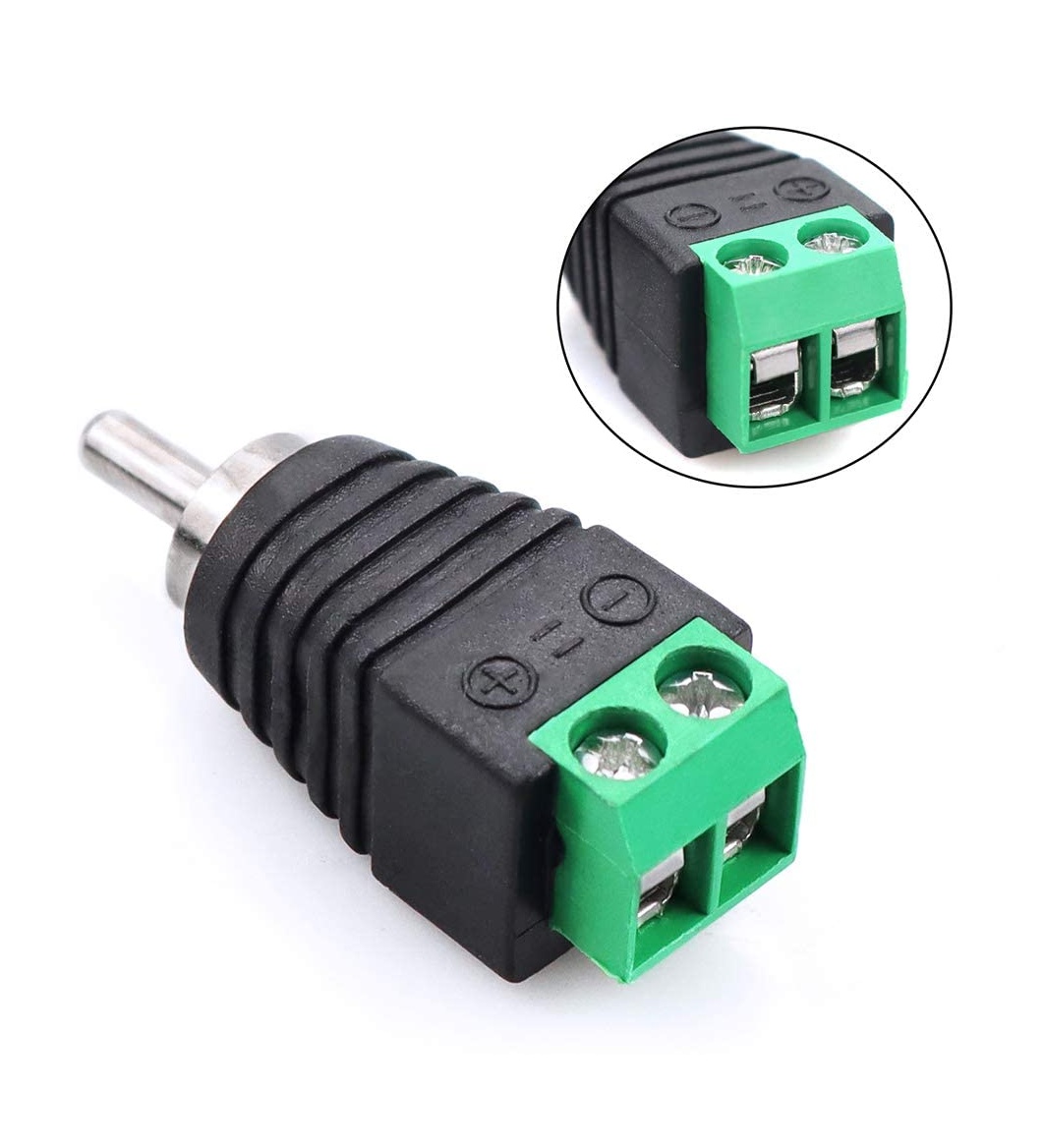

https://www.kupujemprodajem.com/elektro-i-rasveta/konektori/rca-m-sa-klemom/oglas/91363460

https://www.kupujemprodajem.com/audio/delovi-i-oprema/rca-f-sa-klemom/oglas/170920691?filterId=6351869203



[Aoxomoxoa]

@Father to mu dodje isto samo sto ne lemim otpornik i ne kupujem kabl?Odlicno resenje.

[Father]

A može posle i za nešto drugo da se iskoristi.

[Aoxomoxoa]

1 sat ranije, Father said:

Zašto ne nabaviš nešto ovako i povežeš ga kao "protočni" konektor sa jedne strane muški, a sa druge ženski. Kratke međusobne mostove od bakarne žice iskoristiš da ubaciš paralelni otpor. Eventualno i dodatni kapacitet ako poželiš.

https://share.temu.com/YksfExvypQB



Ako sam dobro shvatio,u zenski gurnem kabl od gramofona,muski u pojacalo,a medjusobno ih vezem sa dva 33k,+ sa + i - sa -,i tako sa drugim kanalom.

[Father]

3 minuta ranije, Aoxomoxoa said:

Ako sam dobro shvatio,u zenski gurnem kabl od gramofona,muski u pojacalo

Ovo si razumeo tačno.

3 minuta ranije, Aoxomoxoa said:

a medjusobno ih vezem sa dva 33k,+ sa + i - sa -,i tako sa drugim kanalom.

Ovo nisi!!!

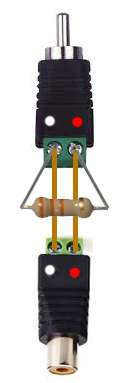

Vidi sliku na kojoj sam postavio otpornik između bakarnih vodova kojima spajaš + i + oba RCA i - i - oba RCA. Znači prvo povežeš pluseve i minuse oba konektora sa dve bakarne "šine" npr. 1 kvadrat go bakar a onda njih spojih preko otpornika PARALELNO. Znači otpornikov jedan kraj ide u + klemu a drugi kraju u - kelmu. I tako za oba kanala.

[Father]

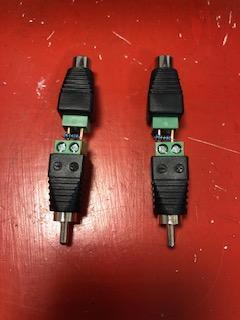

Ovako

[sweeT_Tooth]

18 minuta ranije, Aoxomoxoa said:

Ako sam dobro shvatio,u zenski gurnem kabl od gramofona,muski u pojacalo

Јеси, коначно!

[Aoxomoxoa]

12 minuta ranije, Father said:

Ovako

A ha,znaci dobro sam razumeo da otpornik spajam + na -,a bakarne zice samo spajaju dva cinca.

Dobro,docicete  svi vi u moje godine,a ja se tada necu ljutiti sto postavljate nebulozna pitanja.

[Father]

1 minut ranije, Aoxomoxoa said:

Dobro,docicete  svi vi u moje godine,a ja se tada necu ljutiti sto postavljate nebulozna pitanja.

 ako se uopšte setimo šta smo hteli nebulozno da pitamo

[sondek]

Za probu pre promene u preampu OK, ali više će zvuka ti adapteri pojesti nego sto će se razlike čuti. Ako se promena pokaže dobro skidaj poklopac i menjaj to na pravom mestu... a ove činč adaptere kolegama za dalju probu. Ima savim sigurno još korisnika tog Ortofona.

[sweeT_Tooth]

5 minuta ranije, Aoxomoxoa said:

Dobro,docicete  svi vi u moje godine,a ja se tada necu ljutiti sto postavljate nebulozna pitanja.

A зашто персираш @Father-у

[Father]

20 minuta ranije, sondek said:

Za probu pre promene u preampu OK, ali više će zvuka ti adapteri pojesti nego sto će se razlike čuti. Ako se promena pokaže dobro skidaj poklopac i menjaj to na pravom mestu... a ove činč adaptere kolegama za dalju probu. Ima savim sigurno još korisnika tog Ortofona.

Ja sam na sličan način prilagođavao ulaz za SUPEX-a 900 Super, onomad kada smo ga vadili iz naftalina u temi mog sistema. Tada sam koristio ovakvo rešenje i radilo je to izuzetno tokom celog procesa razrade i kasnijih probi raznih MC preampa i baterijskih napajanja za te MC preampe, kao i za step-up transtformator koji je gostovao u tim nedeljama igre ...

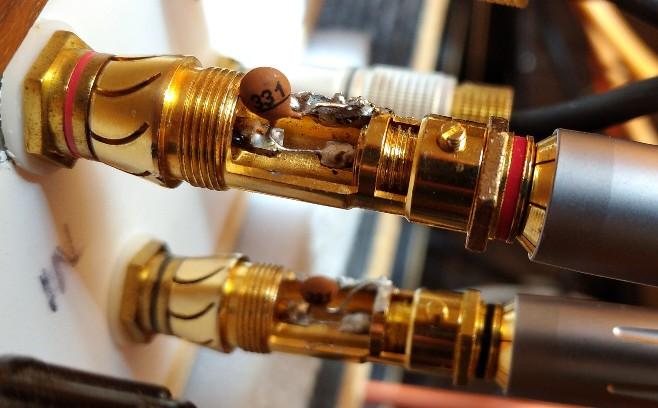

Ovde sam korsitio jedan veliki muški i jedan šasijski ženski koji sam ubacio kontra i pritegao ga šrafom mase. Na slici je ilustracija igre sa kapacitetom od pre mnogo godina i merenja koja sam objavljivao. Za SUPEX sam koristio vrlo osetljivi obrtni trimer kako bi imao mogućnost najfinijeg podešavanja opsega od 10-1000 ohma

[Nixie]

Nešto mi nije jasno, trenutno je ulazni otpor standardni 47kohm a želi se dobito vrednost 33kohm? Ako je to zahtev, u tom slučaju sa 47kohm internim otpornikom treba povezati paralelno 120kohm otpornik da se dobije 33,77kohm. Prava vrednost je 110kohm, ali nema te vrednosti obično, nego 100k ili 120k. Sa 100k parelelno dobije se 31,97k, znači može i to. U Mouser ima DALE RN55D otpornika 110k za tačniju vrednost ekvivalentnog otpora.

https://eu.mouser.com/ProductDetail/Vishay-Dale/RN55D1103FB14?qs=eDxIiLd4fLR6q%2BfUgs%2BIXw%3D%3D

Kapacitet se dodaje paralelno ulazu po želji. Ne vidim razloga da se to ne uradi spolja za probu sa ovim konektorima što je Father predložio. Može da pokupi nekog sitnog bruma i smetnji ako se radi eksterno, nije isključeno, mali su signali.

Žice treba da budu što kraće, i da se pazi da ne bude prekida GND voda. Ako zatreba, izolovati sve zajedno nekom trakom ili papirom i okolo umotati alu foliu u par slojeva, s tim da folija bude uzemljena na kućište RCA konektora. Staviti gumicu ili lepljivu traku da se obezbedi spoj sa GND.

U Kelco ima ovo samo od tih sitnijih

https://kelco.rs/katalog/detalji.php?ID=14745

https://kelco.rs/katalog/detalji.php?ID=7131

[Aoxomoxoa]

13 minuta ranije, Nixie said:

Nešto mi nije jasno, trenutno je ulazni otpor standardni 47kohm a želi se dobito vrednost 33kohm? Ako je to zahtev, u tom slučaju sa 47kohm internim otpornikom treba povezati paralelno 120kohm otpornik da se dobije 33,77kohm. Prava vrednost je 110kohm, ali nema te vrednosti obično, nego 100k ili 120k. Sa 100k parelelno dobije se 31,97k. U Mouser ima DALE RN55D otpornika 110k.

https://eu.mouser.com/ProductDetail/Vishay-Dale/RN55D1103FB14?qs=eDxIiLd4fLR6q%2BfUgs%2BIXw%3D%3D

Kapacitet se dodaje paralelno ulazu po želji. Ne vidim razloga da se to ne uradi spolja za probu sa ovim konektorima što je Father predložio. Može da pokupi nekog sitnog bruma i smetnji ako se radi eksterno, nije isključeno, mali su signali.

U Kelco ima ovo samo od tih sitnijih

https://kelco.rs/katalog/detalji.php?ID=14745

https://kelco.rs/katalog/detalji.php?ID=7131

U pocetku sam pitao da li otpornik od 33k ili 100k.

[Nixie]

47k paralelno sa 100k je 31,97k.

47k paralelno sa 110k je 32,93k.

47k paralelno sa 120k je 33,77k.

Formula za parelelno vezivanje otpornika je 1/R1 + 1/R2 = 1/Re

Ja bih uzeo 120k metal film, dovoljno je blizu, a jedino to kod nas možeš naći.

Ako preamp ima kondenzator na ulazu, sve jedno, biće ta ulazna otpornost za AC signal i ako su otpornici sa raznih strana kondenzatora. I taj kondenzator ima svoju impedansu zavisno od frekvencije, ali njegov uticaj se oseća samo na niskim frekvencijama.

Recimo kondenzator 1uF ima impedansu 7,96kohm na 20Hz, a 7,96oma na 20kHz.
