3D Штампана Ручица (експерименти са флексибилним спојкама).

[InSides]

Ствари ескалирале.





Него, ако има интереса око даљег развоја ручице (који, упозоравам биће спор), можда нова тема?

[somilenko]

Što da ne, biće sigurno zanimljivo i korisno.

[sweeT_Tooth]

47 minuta ranije, InSides said:





Него, ако има интереса око даљег развоја ручице (који, упозоравам биће спор), можда нова тема?

Значи пређосмо на тз.  flexure bearing!



[sweeT_Tooth]

То му дође као ово:

upload images online

[zflazar]

Crven ban!

🤣

Zaslužuje svakako novu temu.



[Scorpio(DDMF)!]

Postovi izdvojeni u novu temu, na zahtev pokretaca.

[brijac]

Scarlet 😊 Nemam nikoga ko ide dole u skorije vreme. Mogu poruciti sacmu pa kad neko bude uhvatio put pod noge da ponese.

[InSides]

Хвала, јавим ако успем да набавим.

[InSides]

Пар скица прве верзије док се нова верзија моделира.

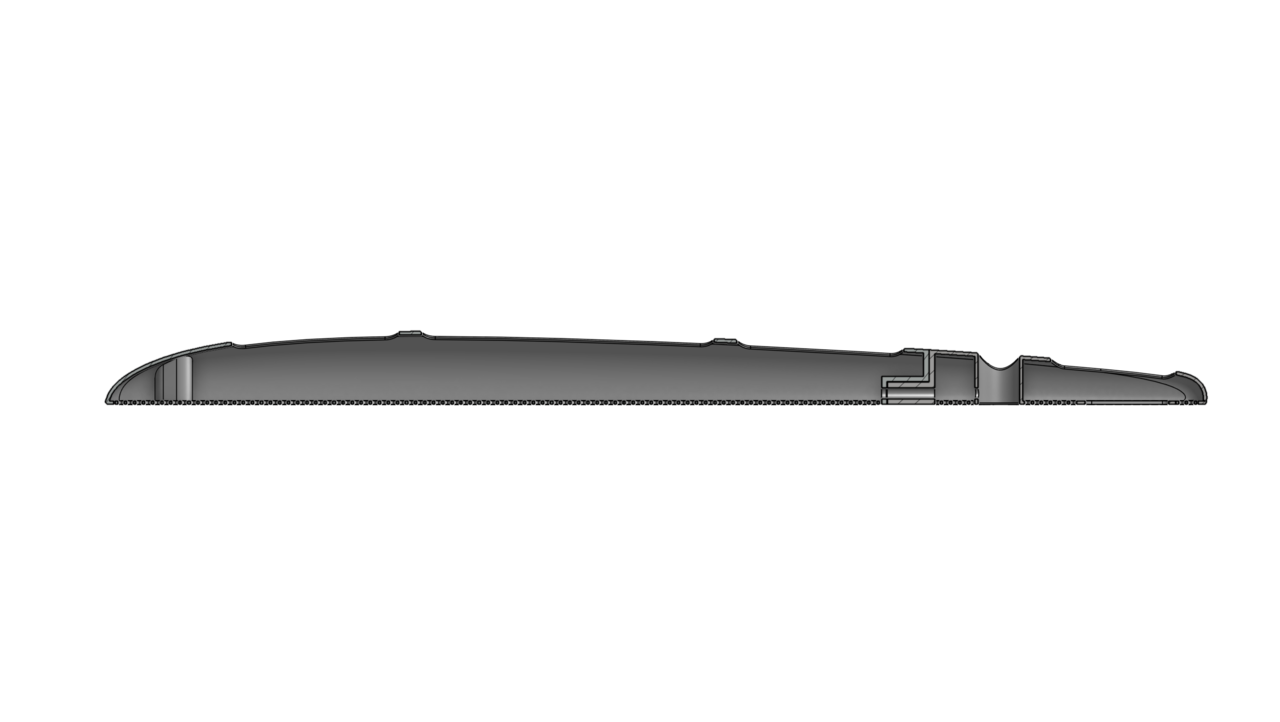

"Цев":

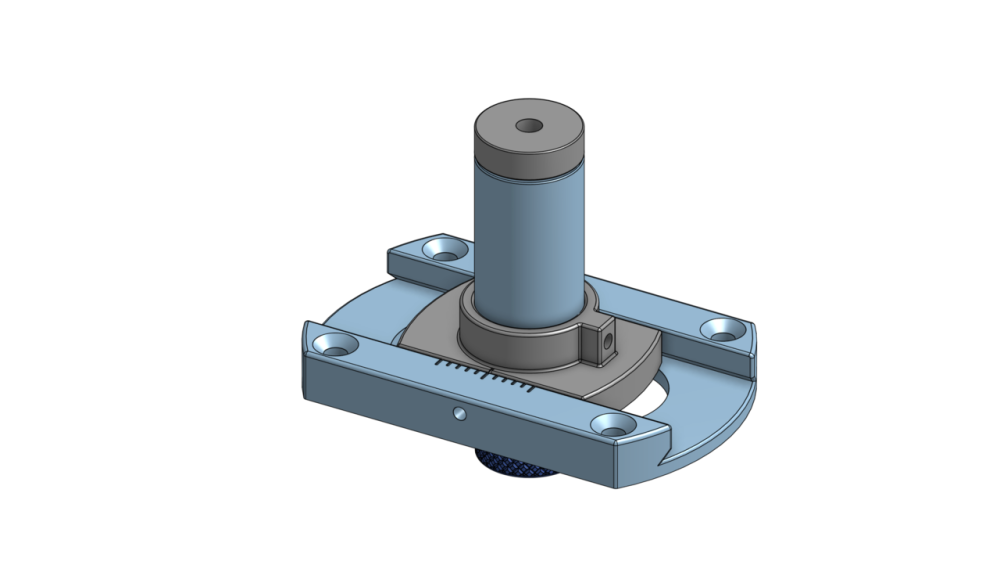

Вертикални лежаји:

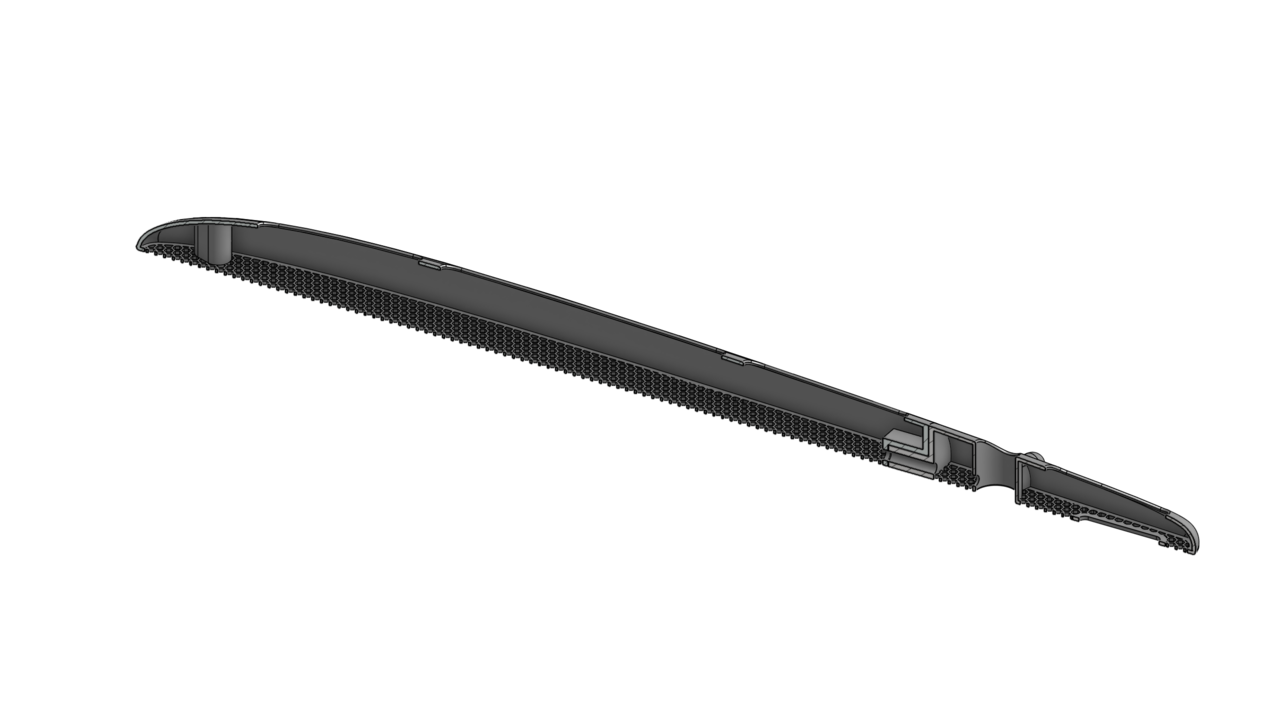

Основа ручице:

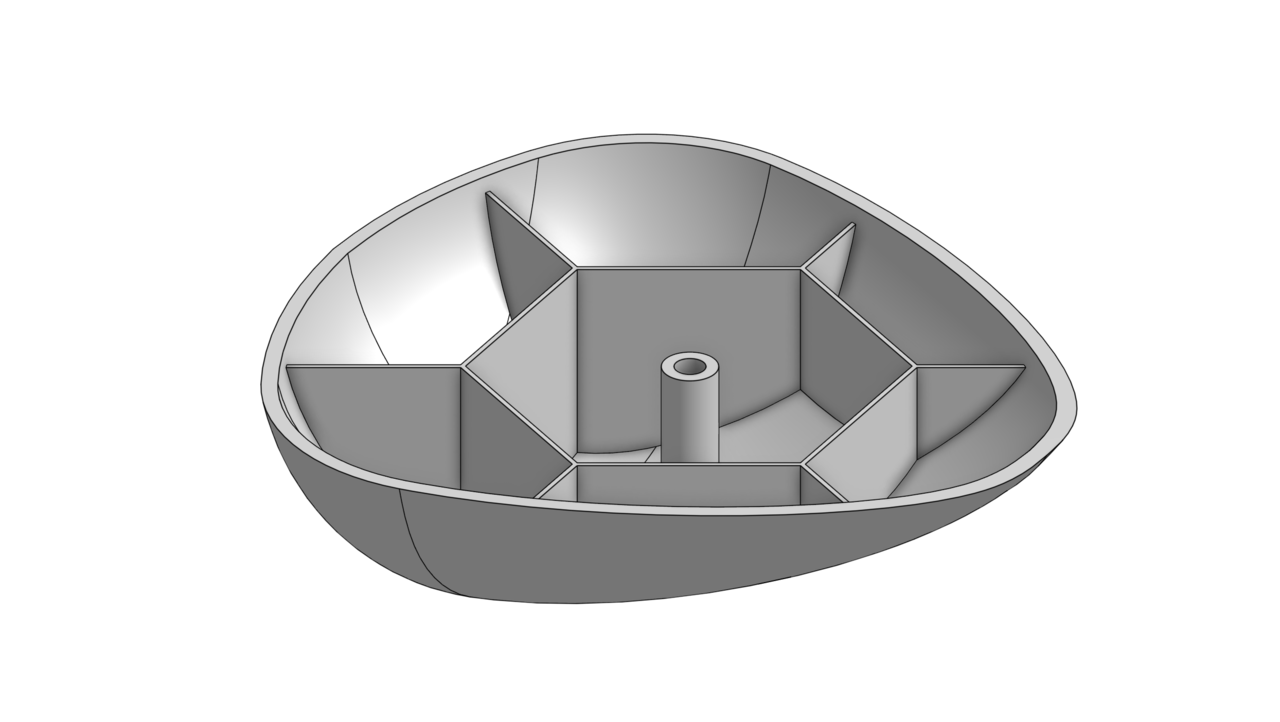

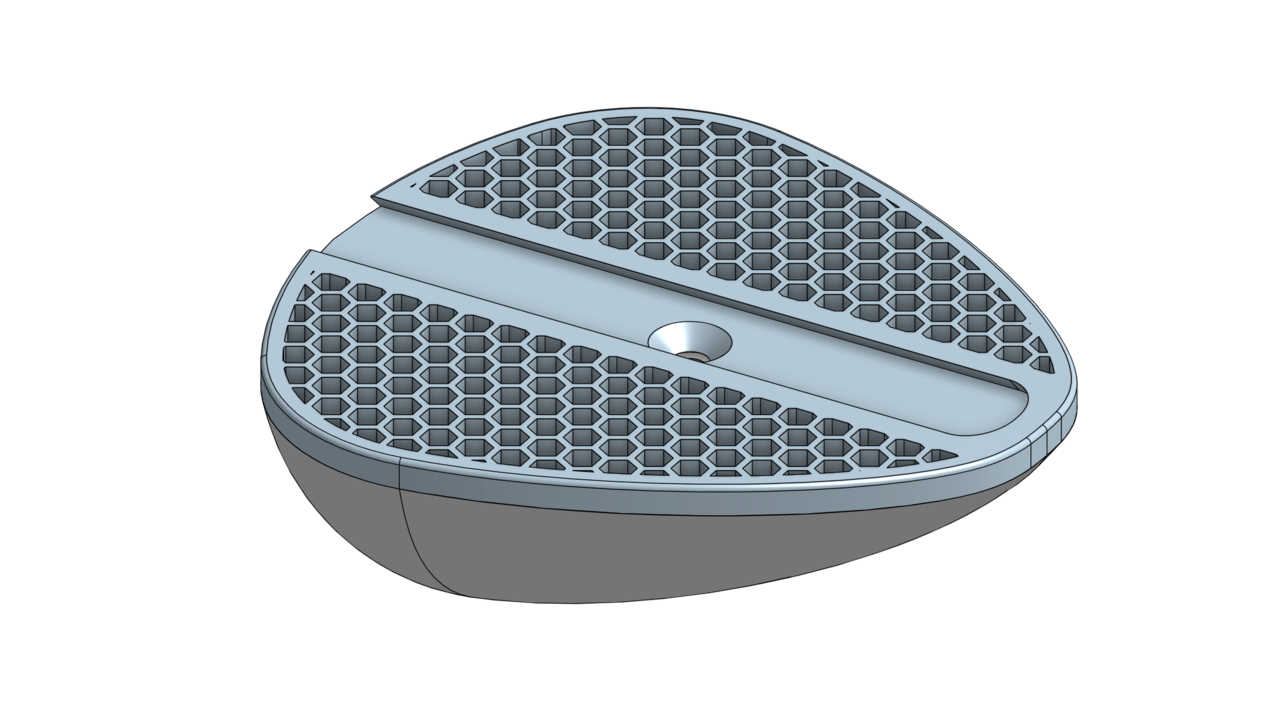

Противтег:

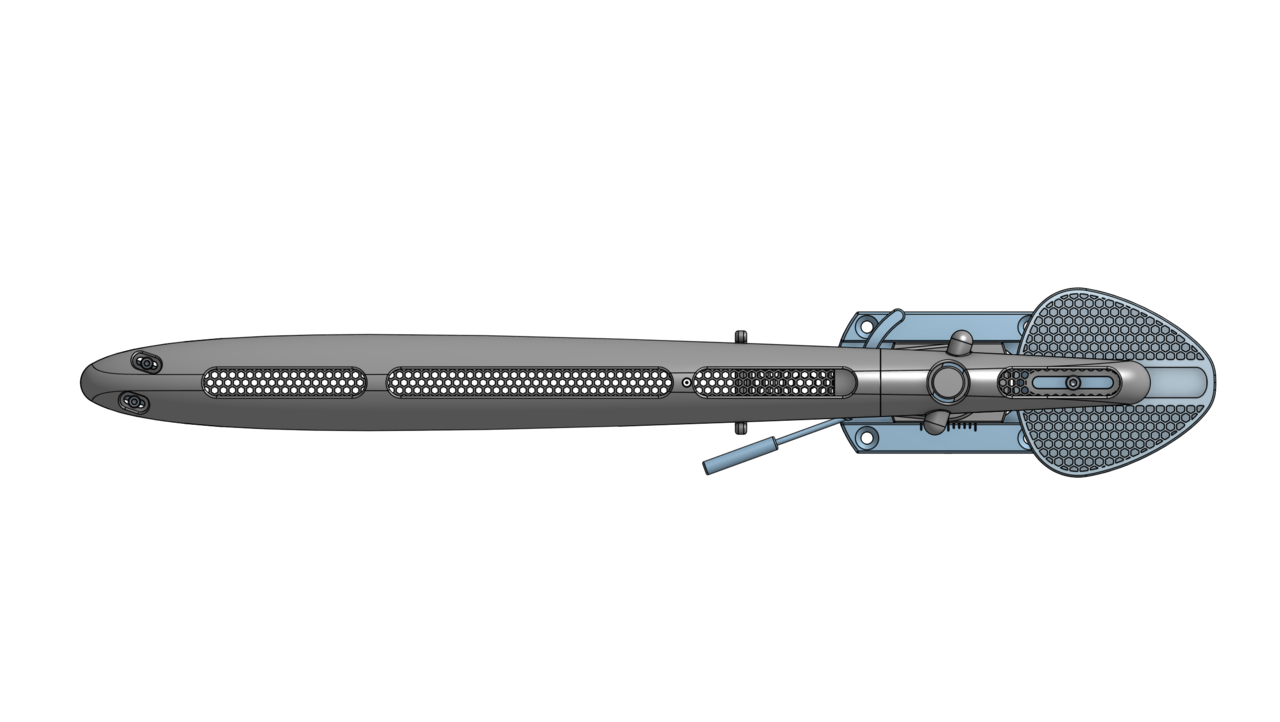

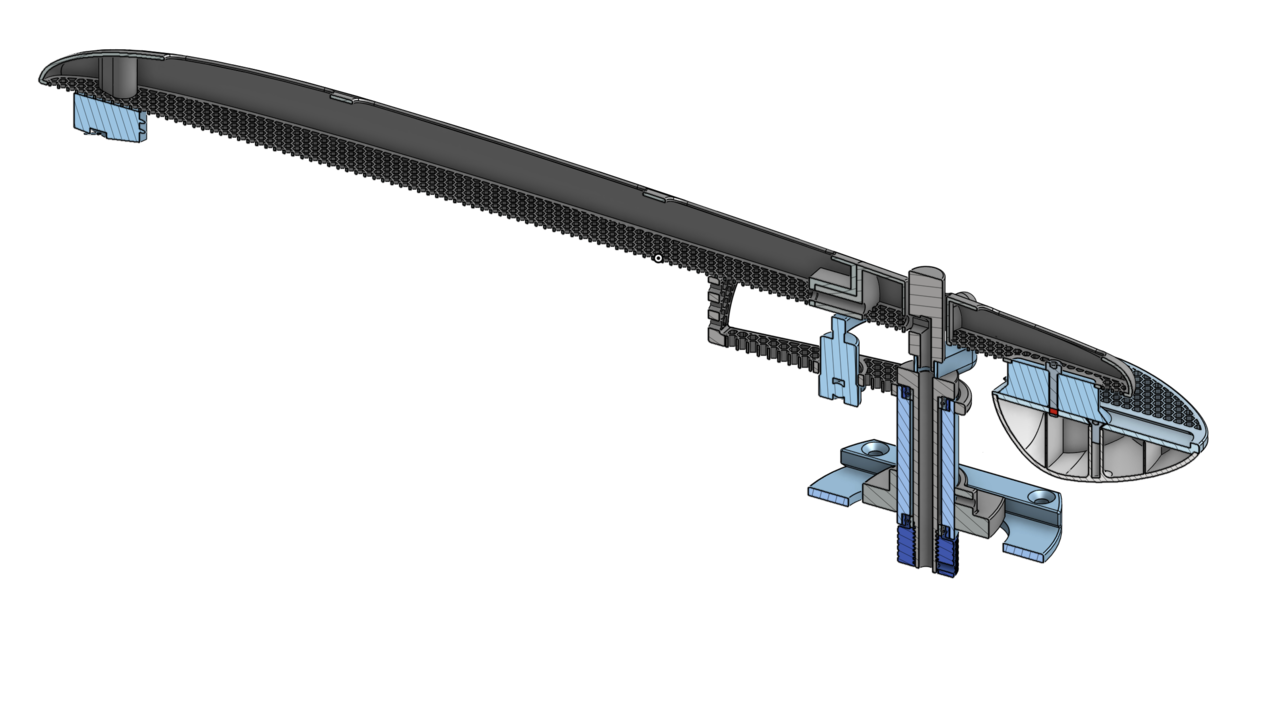

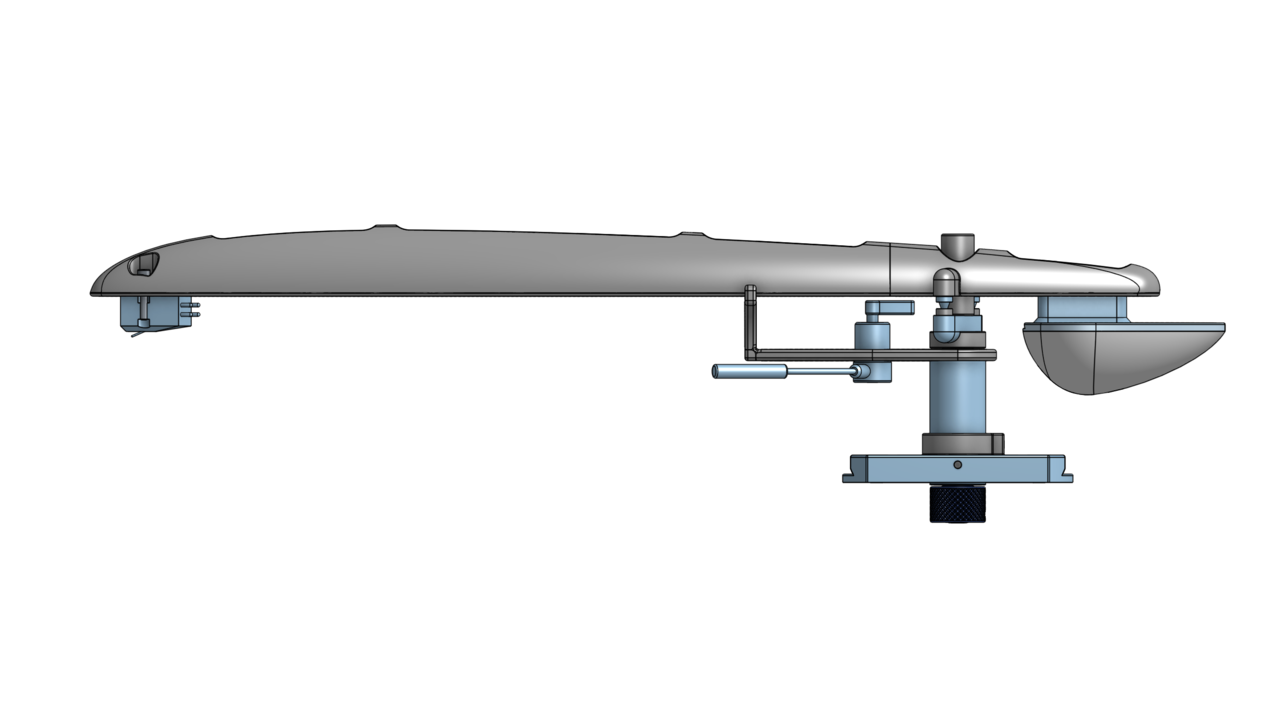

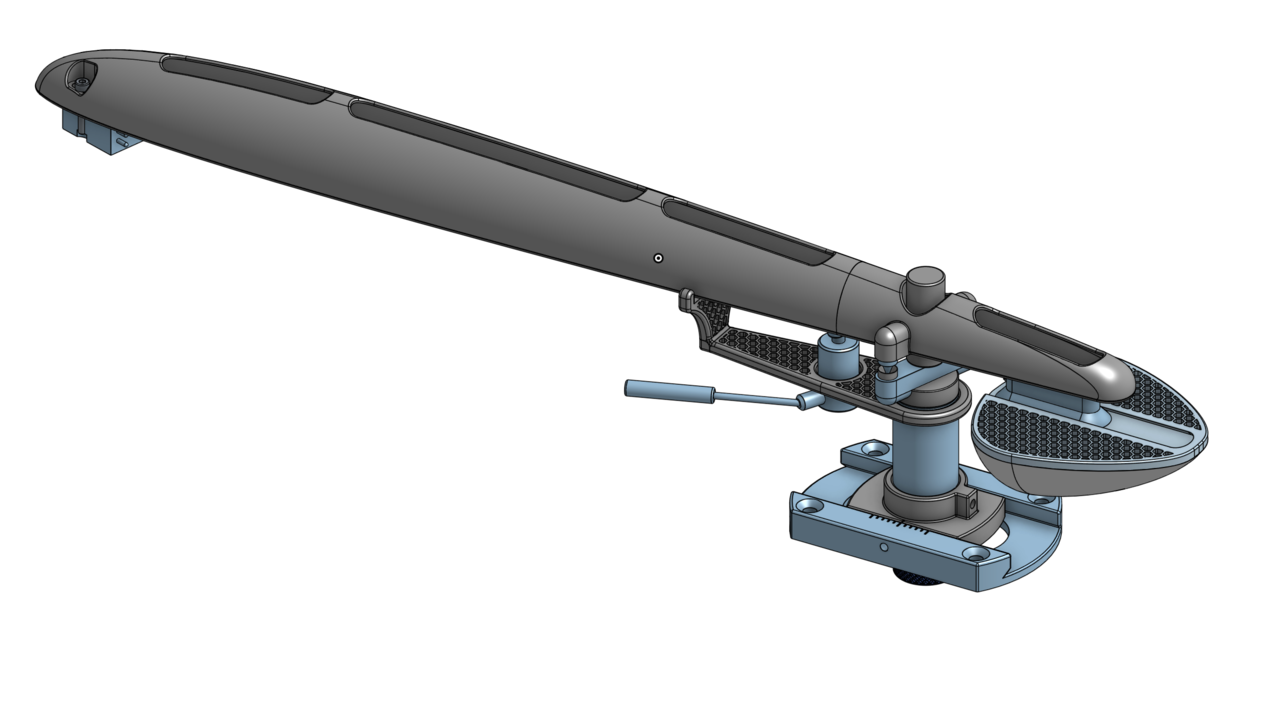

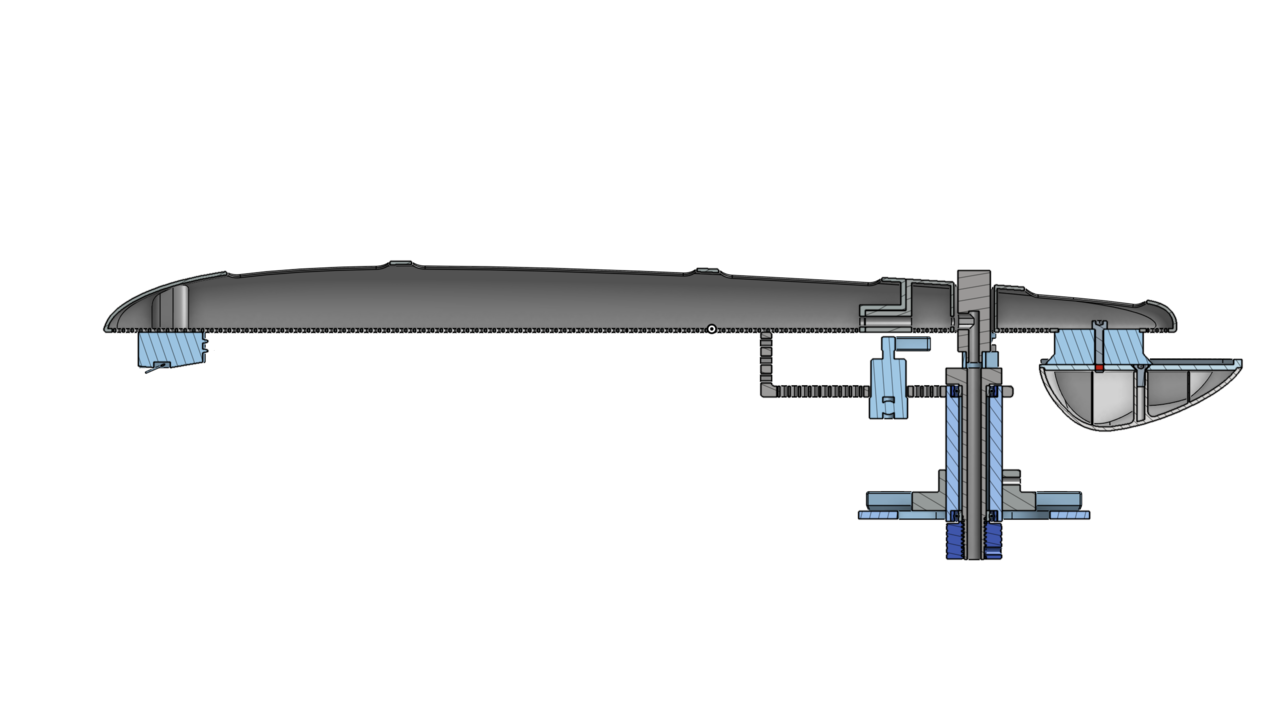

Комплет:

[sweeT_Tooth]

Примећујем да је угао носача лежаја и рупа за главу исти у односу на осу симетрије ручице!

Послато са M2006C3MNG помоћу Тапатока

[nkrgovic]

 Od cega je pravis, mislim cime stampas? PFTE?

[sweeT_Tooth]

Вероватно ПЛА.

Послато са M2006C3MNG помоћу Тапатока

[pollux]

2 sati ranije, InSides said:

Пар скица прве верзије док се нова верзија моделира.



"Цев":



Вертикални лежаји:



Основа ручице:



Противтег:



Комплет:

Ovo izgleda ludilo

[pollux]

Ja se prijavljujem za 15icu

[InSides]

Под претпоставком да ради хахахаха!

[pollux]

3 sati ranije, InSides said:

Под претпоставком да ради хахахаха!

Ma nije bitno da li radi kad tako dobro izgleda ☺️

[pollux]

Ova toja rucka, nazovimo je Kobra jer mi tako izgleda, a verovatno ce i da ujeda, lici na 4point konstrukciju. Sta si od kamenja mislio na utore?

[InSides]

22 sati ranije, nkrgovic said:

Od cega je pravis, mislim cime stampas? PFTE?

PLA, јер је то једино безбедно за домаћу употребу. PLA наводно није дугорочно стабилан, али и то (стабилност) је део овог експеримента.

Једина ствар око које сам реално забринут у оквиру дуготрајности је флексибилни лежај. Али могу се десетак отштампати и онда мењати по потреби.

3 sati ranije, pollux said:

Ova toja rucka, nazovimo je Kobra jer mi tako izgleda, a verovatno ce i da ujeda, lici na 4point konstrukciju. Sta si od kamenja mislio na utore?

Никако Кобра - то више постоји и је део инспирације. Нек остане безимена за сад.

Око утора, идеја је било све штампати на принтеру - део фотографија и то приказује. И то је неки експеримент, али сам у међувремену прешао на флексуре.

Мучи ме сад VTA механизам. Да то скинем, па идемо даље.

[sweeT_Tooth]

3 minuta ranije, InSides said:

PLA, јер је то једино безбедно за домаћу употребу.

Ето, као да сам знао!

[Margione]

4 hours ago, pollux said:

Ova toja rucka, nazovimo je Kobra jer mi tako izgleda, a verovatno ce i da ujeda

Zaista liči na kobru... a ja vidim sliku bogomoljke (velike smeđe), tako da se Mantis nameće kao ime ove ručice 😀, a i ona zna da ebe kevu 😁

[sondek]

1 sat ranije, InSides said:



Мучи ме сад VTA механизам. Да то скинем, па идемо даље.

Ja sam baš pomislio da se VTA podesava imbus ključem kroz onaj prsten, od toga bolje i ne treba osim ako želiš da moze da se podešava i uzivo. Ja generalno volim ta arhaična rešenja po sistemu odvrni podesi zavrni. Mada bi bilo sjajno da moze i live da se podešava. Čim kažeš mehanizam verovatno je tako nešto. Ajd malo pojasni za nas sto slabo razumemo... Mozda i jesi ali nisam baš pri koncentraciji ovih dana, ubi me pos'o.

[zflazar]

Glupo pitanje:

jesi razmišljao da ležajevi budu čelični?

[sweeT_Tooth]

2 sati ranije, InSides said:

Мучи ме сад VTA механизам. Да то скинем, па идемо даље.

Обзиром да ће све бити 3Д моделинг, простудирај цртеж, веома је лако направити и радиће 100%!



https://www.halder.com/eng/PM/Standard-Parts/Machine-Elements/Tapered-Shaft-Elements/Tapered-Shaft-Hubs-with-lock-nut-stainless-steel/25050.0330

[sweeT_Tooth]

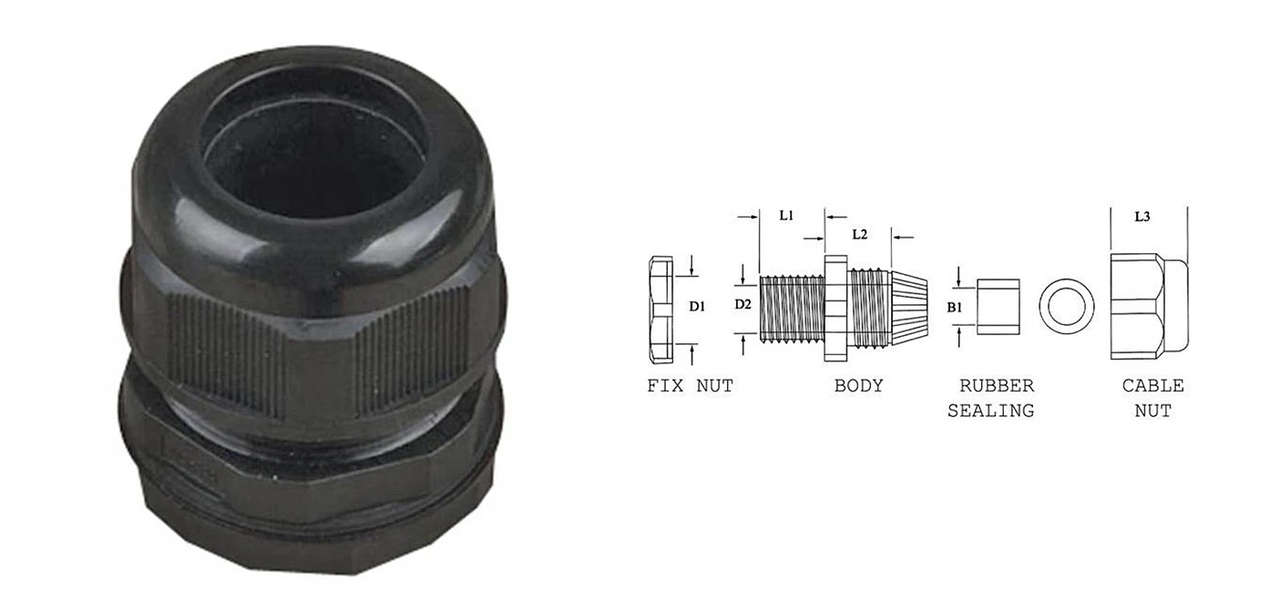

А такође и овако нешто што наравно треба прилагодити димензијама вертикалног стуба са лежајевима!



[InSides]

3 sati ranije, Margione said:

tako da se Mantis nameće kao ime ove ručice

Хах, није то лоша идеја уопште.

1 sat ranije, sondek said:

Ja sam baš pomislio da se VTA podesava imbus ključem kroz onaj prsten

То јесте примарни механизам, али можда док се развија ручица и променим тип вертикалног стуба па онда то није више опција.

1 sat ranije, sondek said:

Ja generalno volim ta arhaična rešenja po sistemu odvrni podesi zavrni.

Ово је брзо решење. И лењо решење. Али класични слепи завртањ је ужасно решење зато што помера стуб из вертикале и генерално се губи стабилност.

Чак и да не радим прецизнији механизам, у плану ми је да прерадим тај слепи завртањ у класичнију стегу која рамномерно стеже стуб.

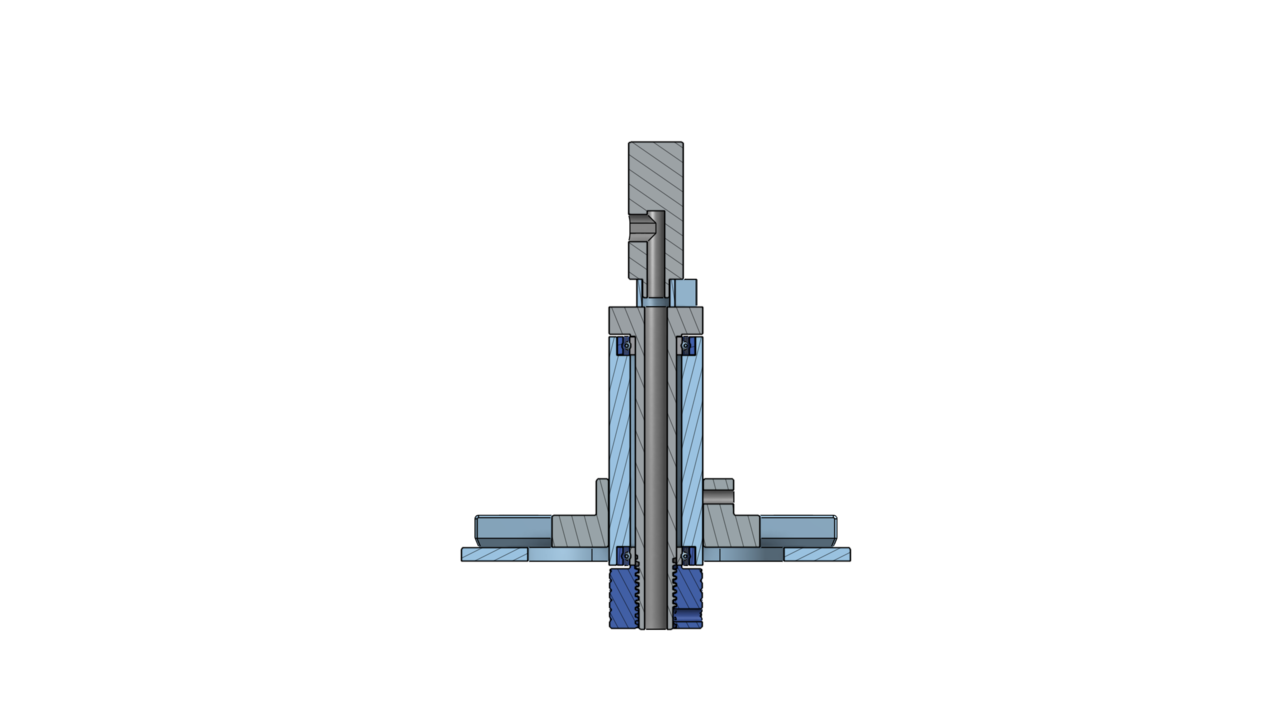

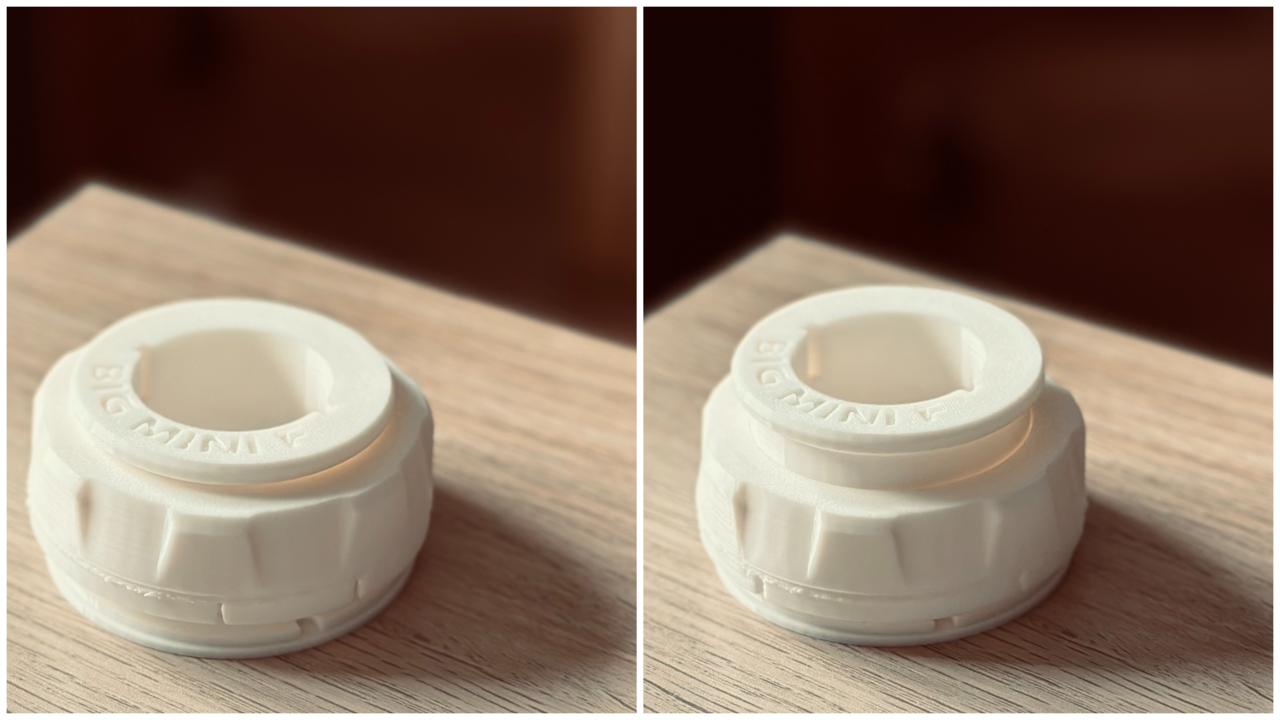

Иначе, овако нешто покушавам уклопити за VTA:

Окретањем прстена се подиже централни део.

Е сада... ја бих и да има овај механизам, и да задржим клизаћи SME mount. Кад је бал, нек је маскенбал, не?

1 sat ranije, zflazar said:

Glupo pitanje:

jesi razmišljao da ležajevi budu čelični?

Питање је сасвим разумно и далеко од глупог.

Али одговор је проблематичан зато што:

1. Прво ми је ограничење да се цела ручица може штампати, да се једино неки завртњи морају набавити;
2. Металне флексуре су ужасно скупе на комад, а ја не планирам комерцијализацију овога.
