Balance pot u HK660

[sergej.ptr]

Zdravo svima,

Imam problem sa balance potenciometrom na pojačalu Harman Kardon HK660 (krčanje u sredini, potpuni gubitak signala na levom kanalu).

U pitanju je Alps (MN taper) potenciometar lošeg kvaliteta, koji se više ne proizvodi, i ne može da se nađe zamena.

Koliko sam uspeo da saznam čitajući po forumima, jedino rešenje je da se kontakti potenciometra odvoje i prespoje, kao na slikama (pojačalo je teško za rastavljanje):

http://www.hifimuseum.de/4077.html







Da li bi neko od majstora na forumu mogao da mi reši ovaj problem? Hteo bih da sačuvam ovo pojačalo, a nemam iskustva ni alata za ovakve popravke.



Hvala i pozdrav,

Sergej

[sweeT_Tooth]

23 minuta ranije, sergej.ptr said:

Da li bi neko od majstora na forumu mogao da mi reši ovaj problem?

Пис оф ?, мада мислим да имам такав пот!

[sergej.ptr]

55 minutes ago, giZ_Mo said:

Пис оф ?, мада мислим да имам такав пот!

Hvala za info, poslao sam poruku

[Spachek]

Pogledaj u Vremeplovu, verovatno imaju

Sent from my SM-G990B2 using Tapatalk

[Nixie]

Tih namenskih za balance, retko ima u ponudi. Oni su specifični, jer je polovina carbon staze premazana provodnim slojem, a druga polovina nije, ima otpornost. Montirani su kao slika u ogledalu, tako da kada se vrti u jednu stranu, jedan ništa ne prigušuje signal dok drugi radi prigušenje i obrnuto.  Pominjao sam već da sam napravio jedan od rotacionog preklopnika DACT 21 step Volume Kineza, tako što sam zamenio SMD otpornike na volume potu, a pola staze prespojio. Oba se rade isto, ali kad se montiraju jedan prema drugome, dobije se željena funkcija. Posao je pipav i dugotrajan, jer su baš sitni otpornici. Pošto je u pitanju bio buffer a ne preamp, nisam hteo da mi u srednjem položaju prigušuje signal, kad već nemam voltage gain-a.

Ne znam kakva je šema tu konkretno, obično se to uvek isto vezuje svuda,  ali verujem da je moguće staviti linearni stereo potenciometar umesto tog, uz gubitak pola napona u centralnom položaju (-6dB). Tih sigurno ima svuda u tom rasteru i dimenzijama, a pojačanja tih uređaja su obično prevelika, pa ima rezerve.

A pre svega toga, probati čišćenje i podmazivanje u koliko je moguće bez otvaranja i rasklapanja uređaja. Koliko vidim, ima rupicu sa strane kroz koju bi se to moglo izvesti. Verovatno nije propao, nego se samo zaprljao, oksidirao kilzač itd.. Balance pot se retko koristi, nije se izlizao sigurno. Obično stoji stalno u sredini, i to mu je mana. Danas za ove digitalne izvore zvuka, balance je praktično postao višak.

Treba tražiti i po ebaju, balance potentiometer center detent. Recimo ovakav, pola staze je metal, druga polovina sa nanesenim otpornim slojem ugljenika.

https://www.ebay.com/itm/314981777312?

[sweeT_Tooth]

Јесте линеарни и спољни крајеви пота су на маси или по српском граунд!

Поента је да има клик у средини или на 12.00 сати!

[sweeT_Tooth]

Иначе за све заинтересоване у питању је 2 х 100КΩ Лин, бај д веј нема у Времеплову!

[Nixie]

Ene ga na ebaju 2x100k, ako dimenzije odgovaraju. Mislim ipak da ga čišćenje spasava.

[sweeT_Tooth]

То док се не раскупуса нећемо сазнати........

[Willi Studer]

Bolje je premostiti taj potenciometar ako se ne koristi i ostaviti ga kao ukras na prednjoj ploči. Ako prekida, znači da je popustio i može uticati na zvuk čak i psole čišćenja.

[sweeT_Tooth]

На путу сигнала има подоста елемената који могу да утичу на неисправност у раду!

[Nixie]

Možda se odlemio. Premošćenje je takođe dobra opcija ako se ne koristi. Samo da bi se premostilo, mora se pot ukloniti. A onda imamo vupu na front plate.

[zek]

1 sat ranije, Nixie said:

mora se pot ukloniti. A onda imamo vupu na front plate.

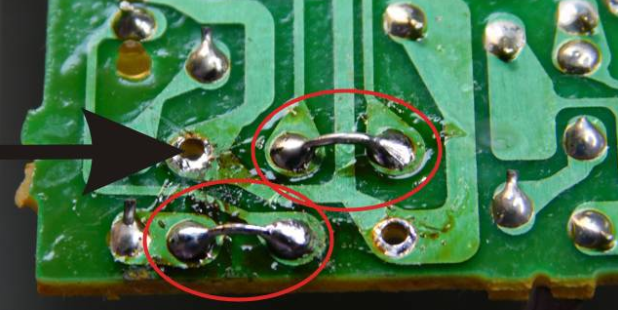

Ne mora se fizički ukloniti, samo se iseku nožice i prespoje a pot i kapica ostaju i nema vupe.?

[Nixie]

 Iseći samo nožice koje idu na GND. Ostalo ne, to se prespaja.

[sweeT_Tooth]

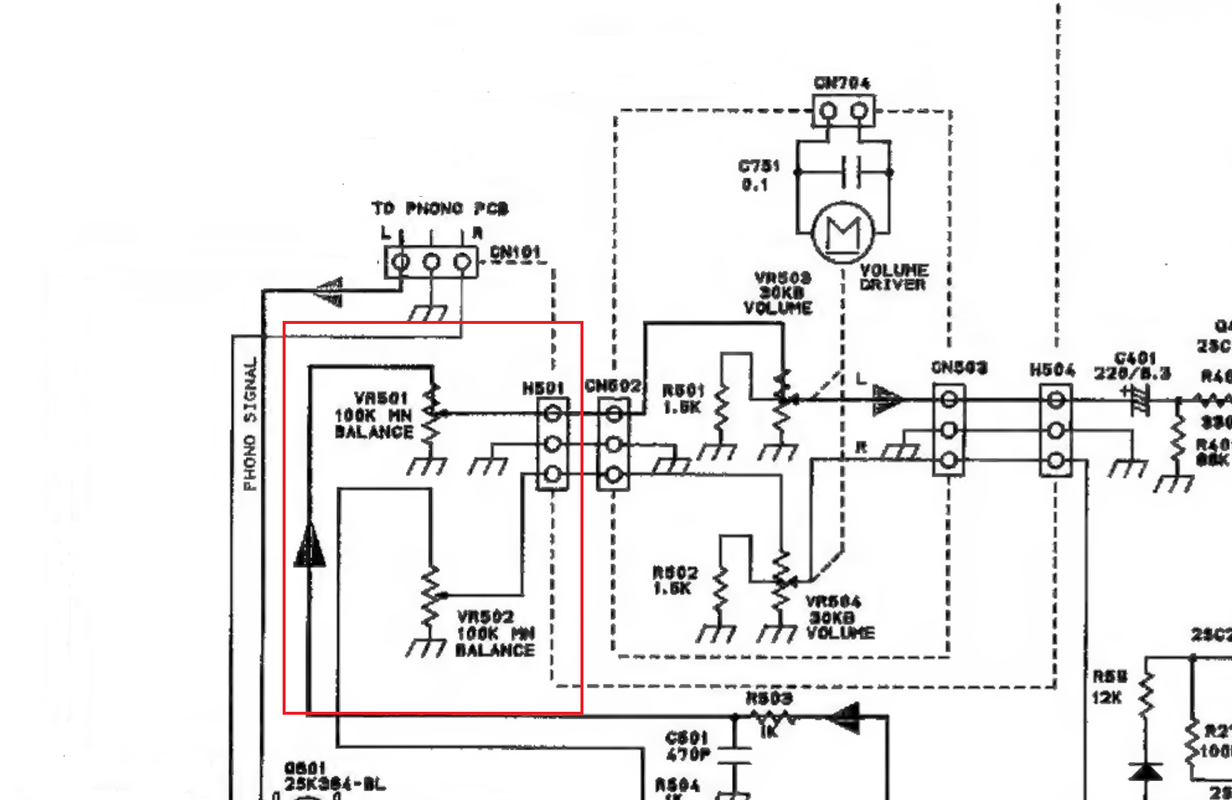

Ево део шеме па касапите:



[sergej.ptr]

Ja sam naleteo na ove postove:

https://www.electro-tech-online.com/threads/hk620-balance-pot-bypass.159095/

https://www.electro-tech-online.com/threads/canceling-the-balance-pot-on-harman-kardon-receiver.154031/

Balance Potentiometer with only 135° usable Angle of Rotation - what Benefit? | diyAudio

i vec pomenuti (ja moram da koristim translate to english  )

http://www.hifimuseum.de/4077.html

zakljucak, u njihovim slucajevima, je da prespajanje najlakse resava problem, jer je popravka potenciometra teska, ili se ne isplati, a pot ostane da visi, kao ukras...

[sweeT_Tooth]

14 minuta ranije, sergej.ptr said:

Ja sam naleteo na ove postove:

https://www.electro-tech-online.com/threads/hk620-balance-pot-bypass.159095/

https://www.electro-tech-online.com/threads/canceling-the-balance-pot-on-harman-kardon-receiver.154031/

Balance Potentiometer with only 135° usable Angle of Rotation - what Benefit? | diyAudio


Пази што ме копирај са шемама!

[sergej.ptr]

resavska skola

[Nixie]

Kao što rekoh, ako se nije odlemio, ako se ne može očistiti, može se naći sličan na ebaju ili zameniti sa standardnim 100klin stereo potenciometrom (uz gubitak polovine ulaznog napona u tom slučaju). Poslednja opcija je premošćenje.



[sweeT_Tooth]

1 minut ranije, Nixie said:

Kao što rekoh, ako se nije odlemio

Није се одлемио!

[Nixie]

Otkud znaš? ? Gubitak kontakta ili loš lem se slično manifestuju. Verujem da se to može očistiti. Stradao je jer stalno stoji u jednoj tački, ako ima oksida i prljavštine, to se očisti i radi opet.

[sweeT_Tooth]

36 minuta ranije, Nixie said:

Otkud znaš? ?

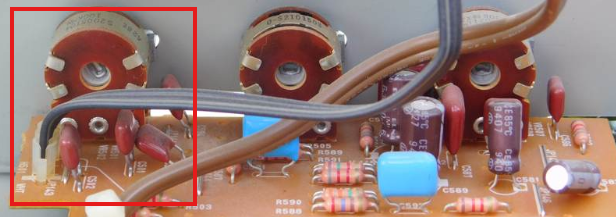

Ја све знам, пот је претрпео ударац јер се налази на самом ћошку и поломљена је једна плочица од могућих две унутар самог пота.

Ал' ту у помоћ прискаче резервни из штека!

[Nixie]

Najbolje je imati rezervni. Mislim da i ja imam još koji, ali od 50k.

[sweeT_Tooth]

Их један, имам 2. (два)!

[Nixie]

Daj 5 komada, ili ništa. ?
