Whammy pretpojačalo za slušalice iz Pass Labs kujne

[Nixie]

Pretpojačalo za slušalice koje je dizajnirao Wayne Colburn iz Pass Labs. Verujem da ga je Nelson barem pogledao onako u prolazu. ? Zaista odlična mašina, radi super i kao Line preamp. Naponsko pojačanje je oko 6x i može se smanjiti po želji zamenom dva otpornika.

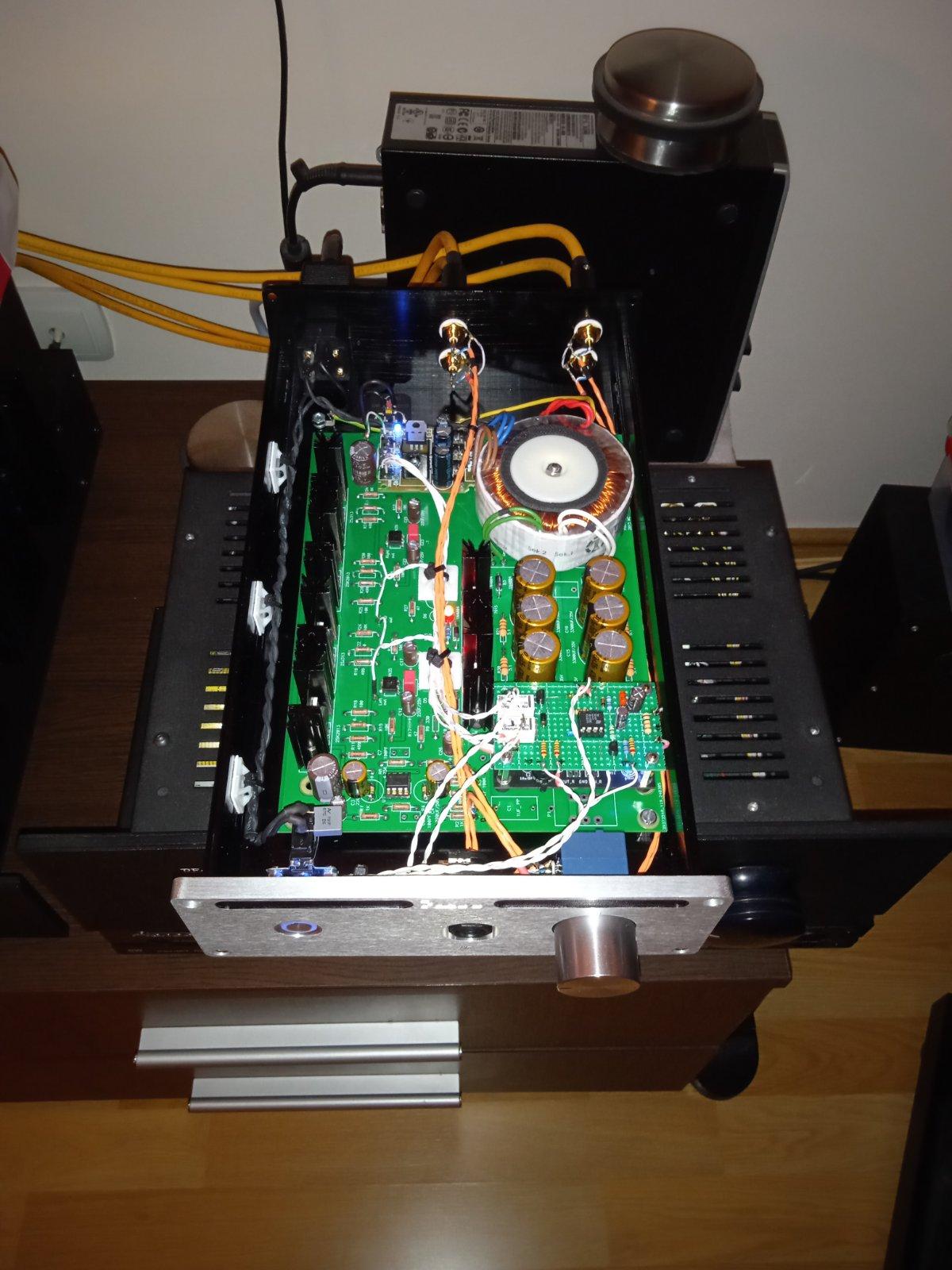

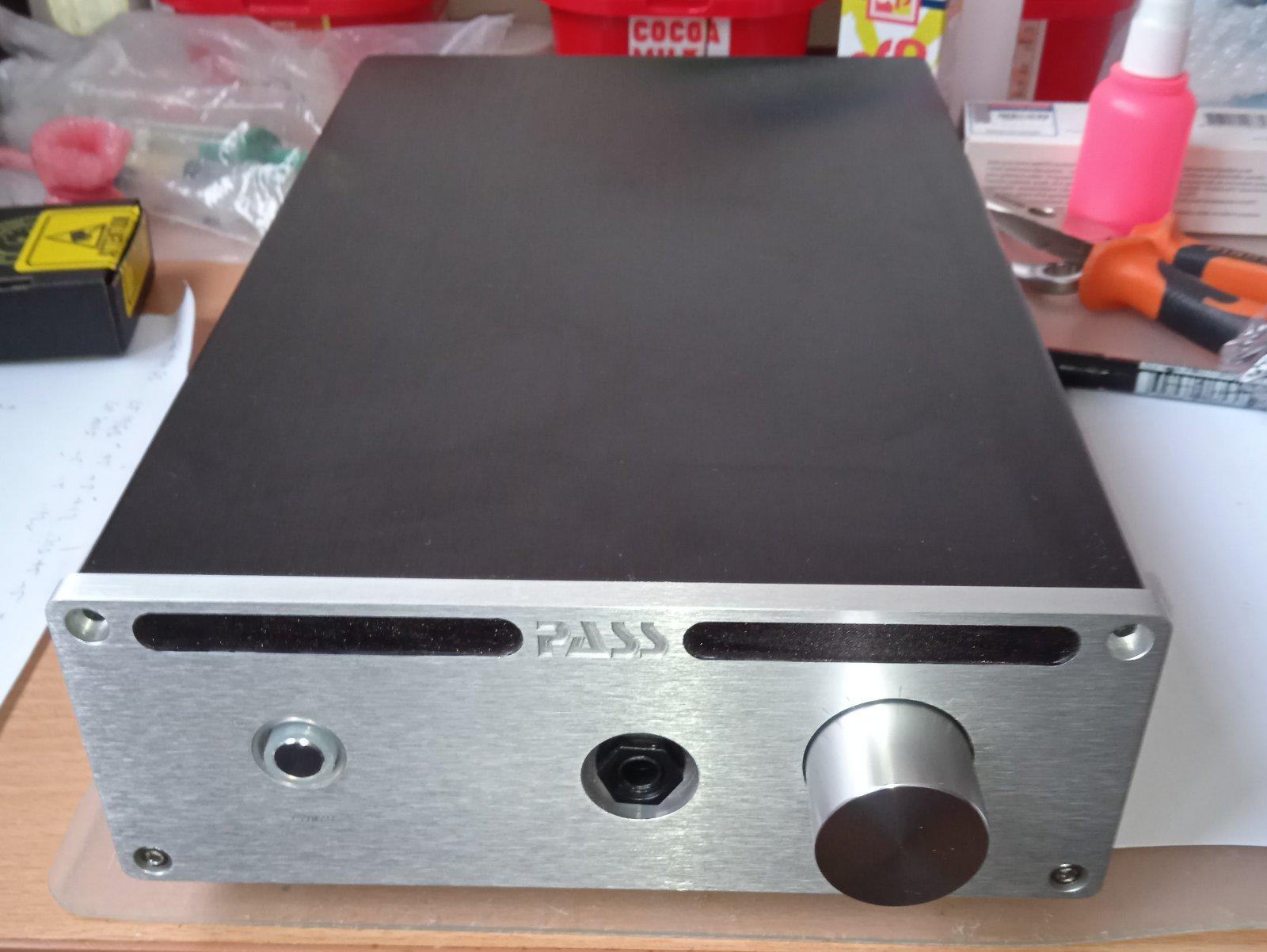

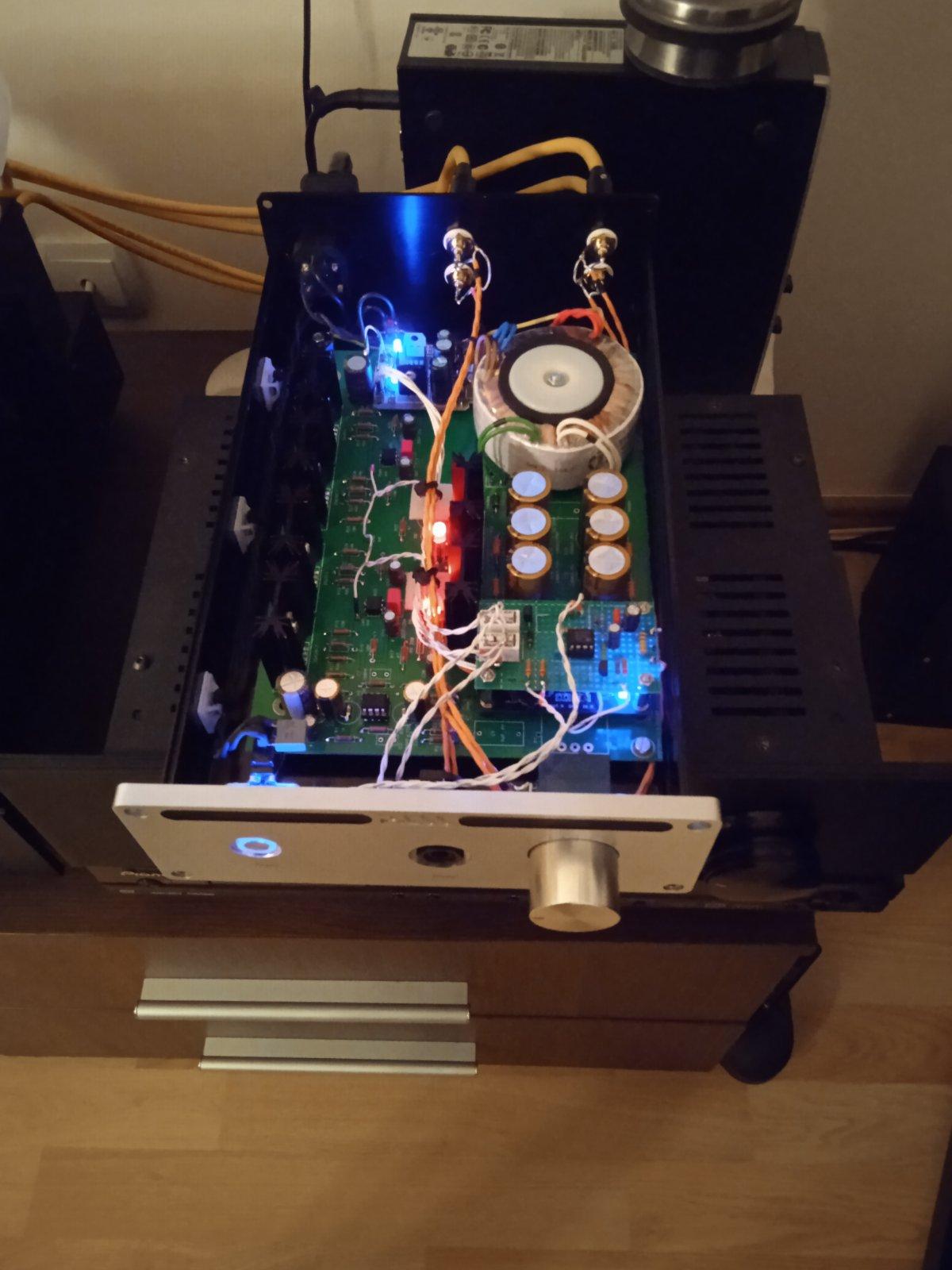

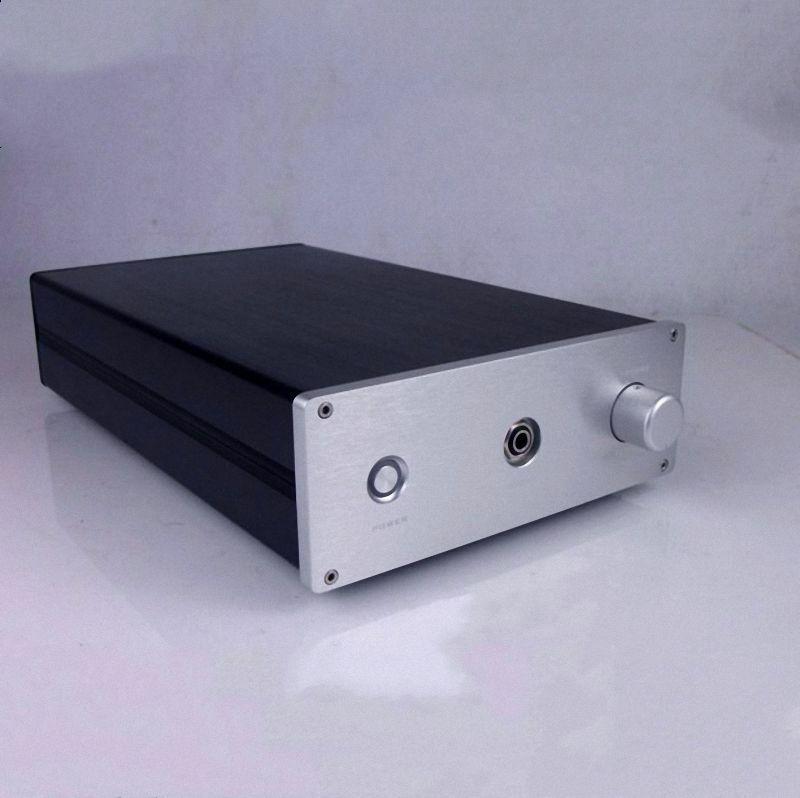

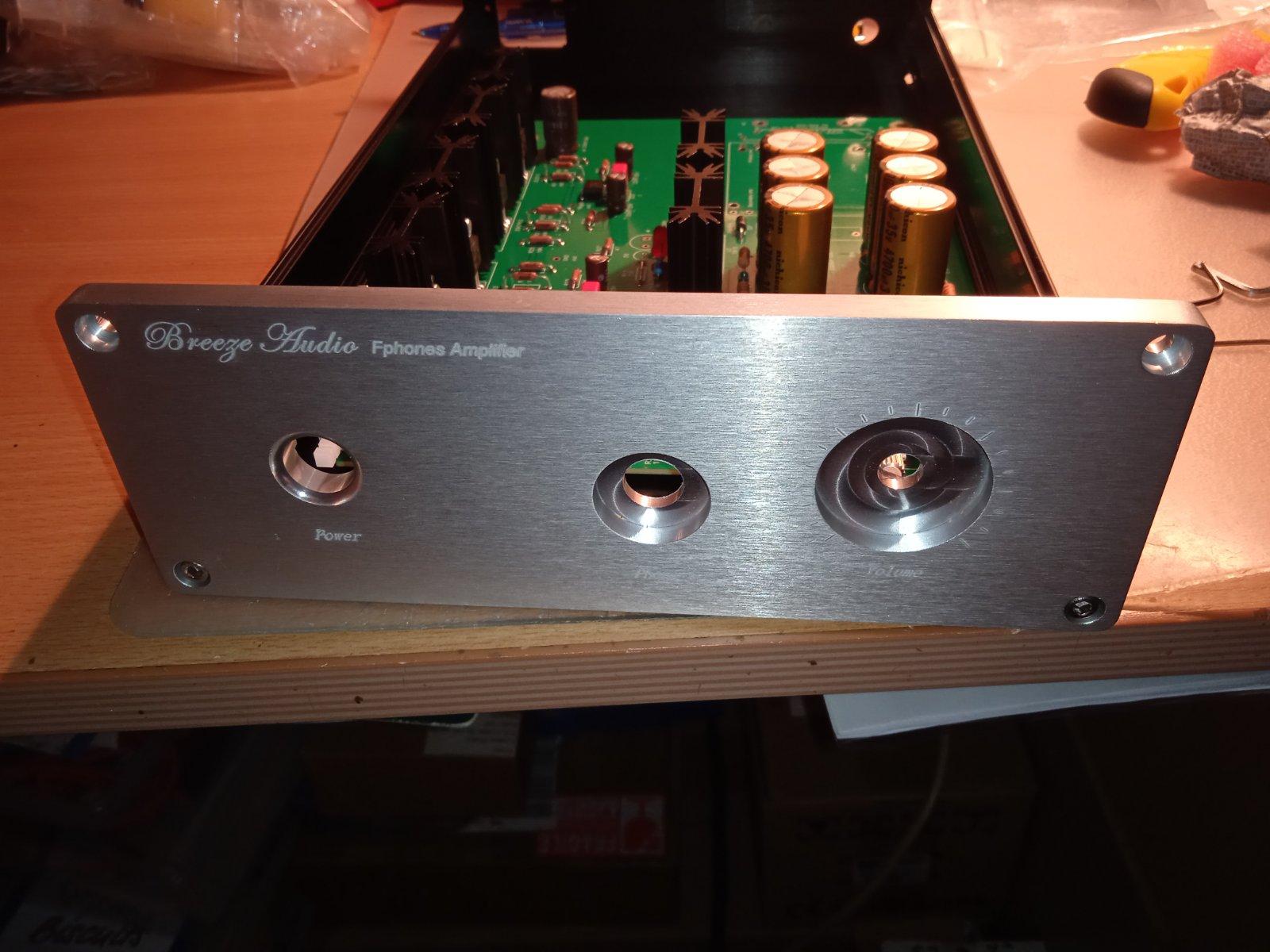

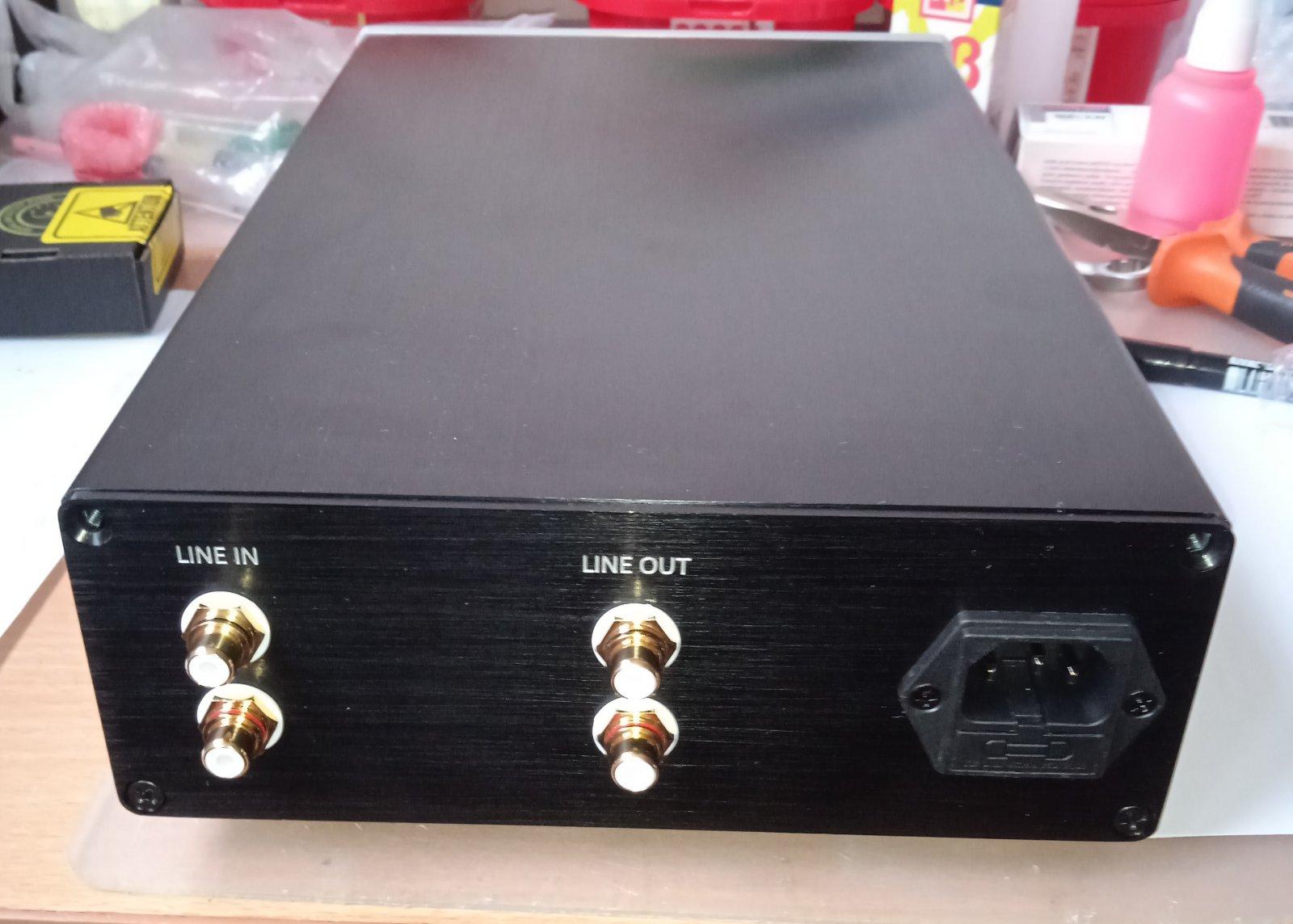

Prednja ploča je zahtevala doradu. Plaćena je kutija bez natpisa, a stigla je kutija sa natpisom "Breeze Audio Fphones Preamplifier". Šta li im znači Fphones? Moralo je ići kod Leonarda na doradu, da se oglođe glupi natpis i ugravira PASS, a pozadi je ugravirano Line In i Line Out čisto da se zna gde je ulaz a gde izlaz.

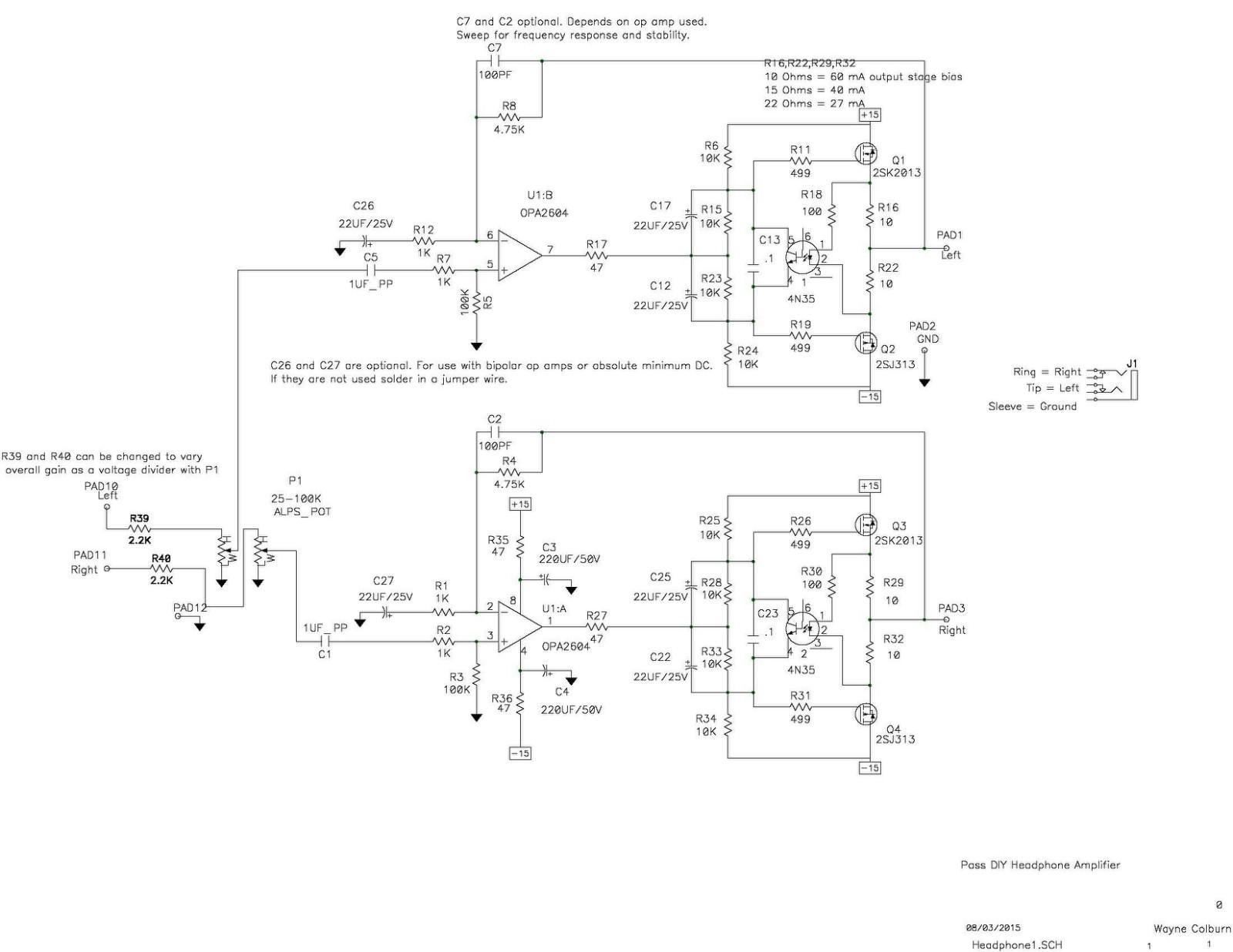

Detalji preampa, šemica i gerber fajlovi za PCB su dostupni na diyaudio.com, a prodaju i kitove ili samo PCB. Te verzije nemaju DC zaštitu ni Mute sklop, što je veoma poželjno imati da ne kažem obavezno. Kad se isključi uređaj, na izlazu se pojavi DC napon oko 1V i to traje dobrih 25-30sek. Krajnje nepoželjno za niskoomske slušalice.

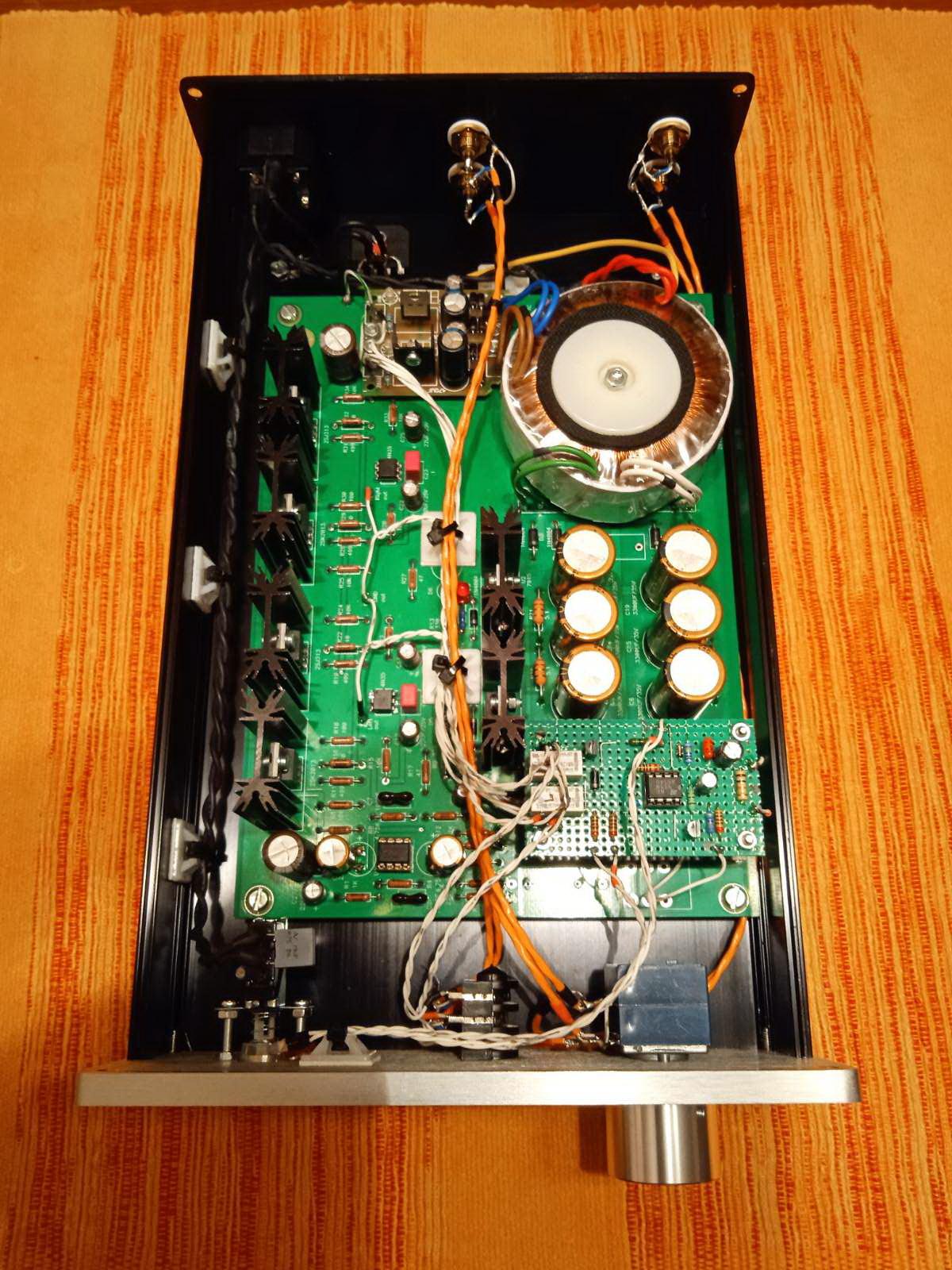

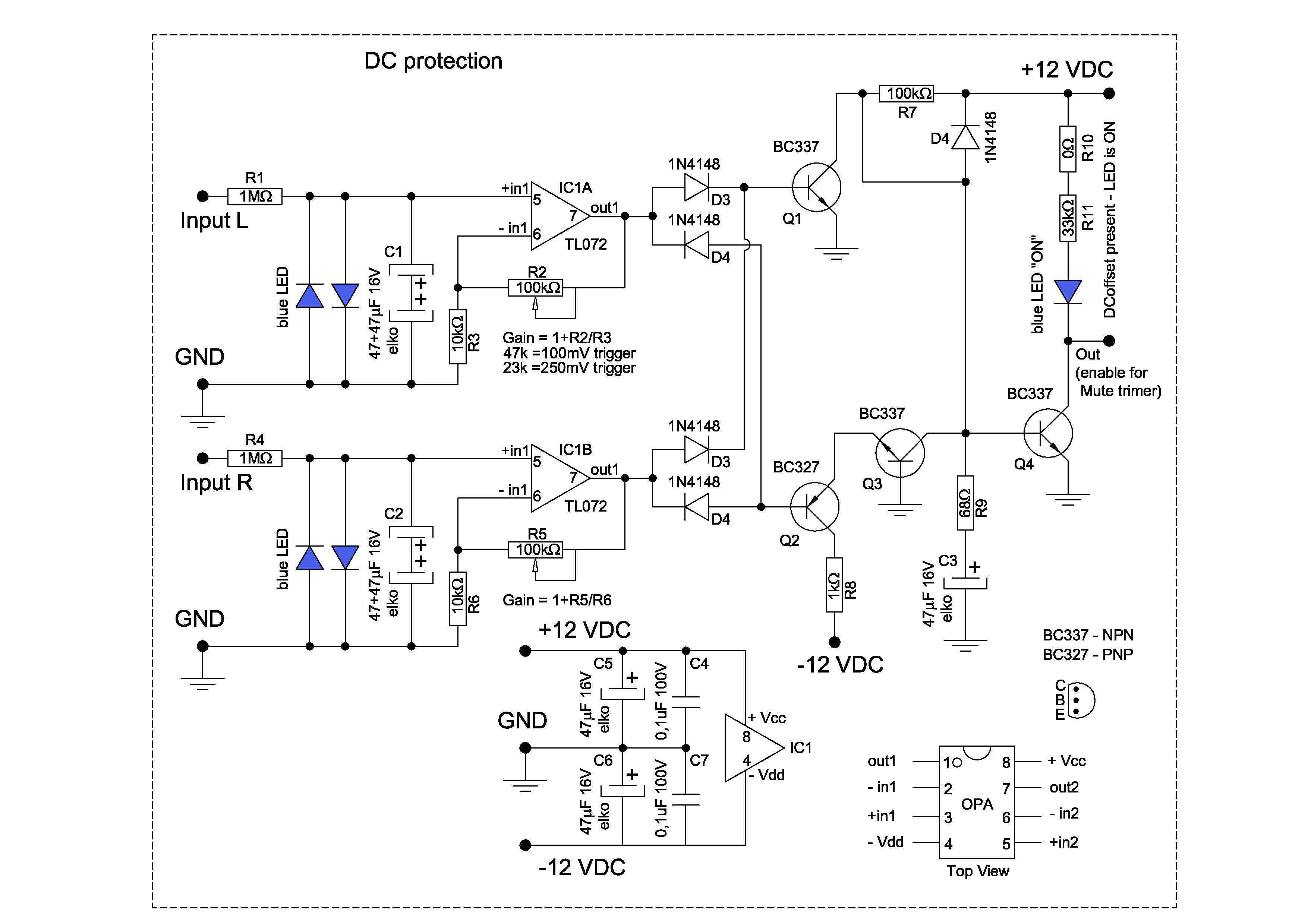

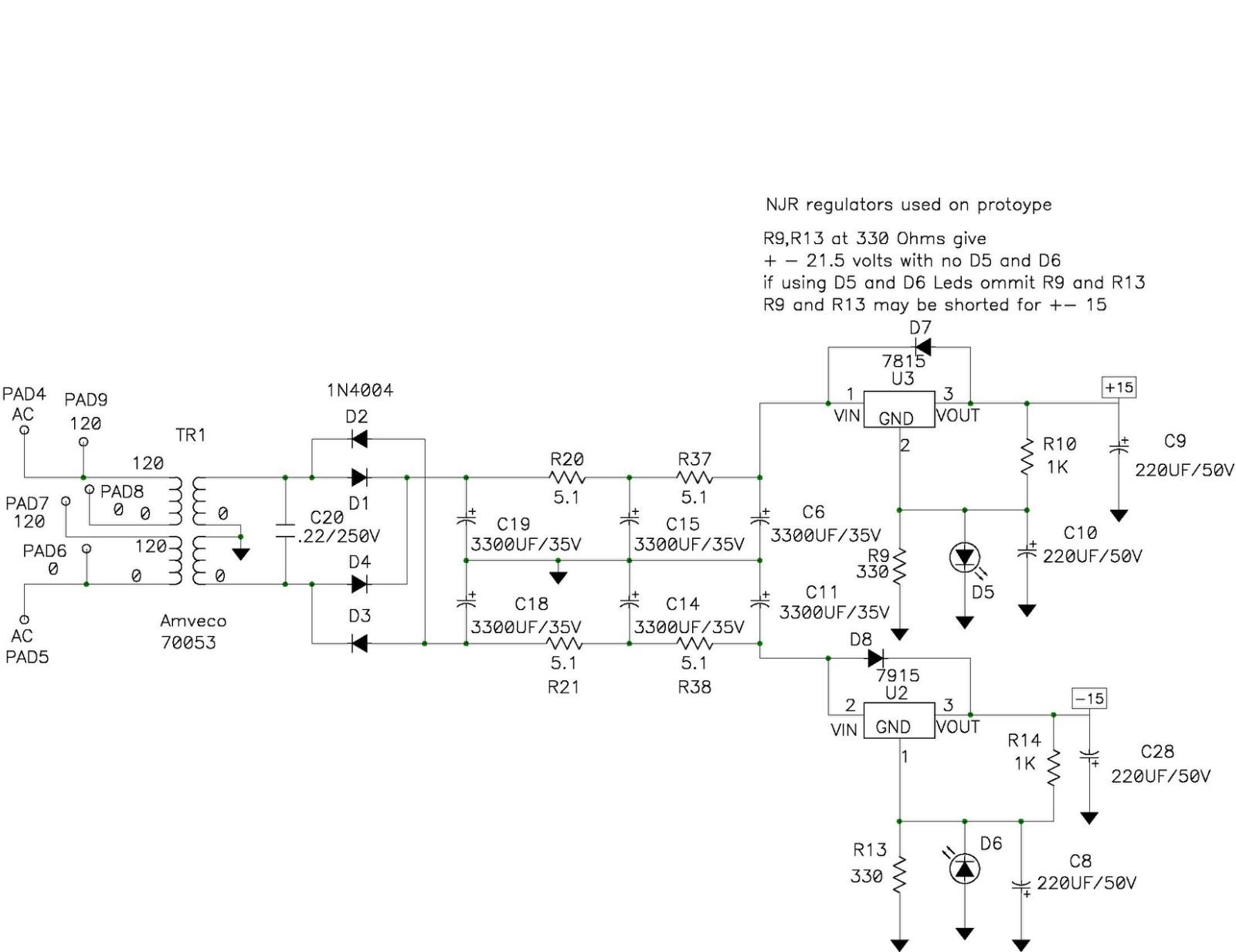

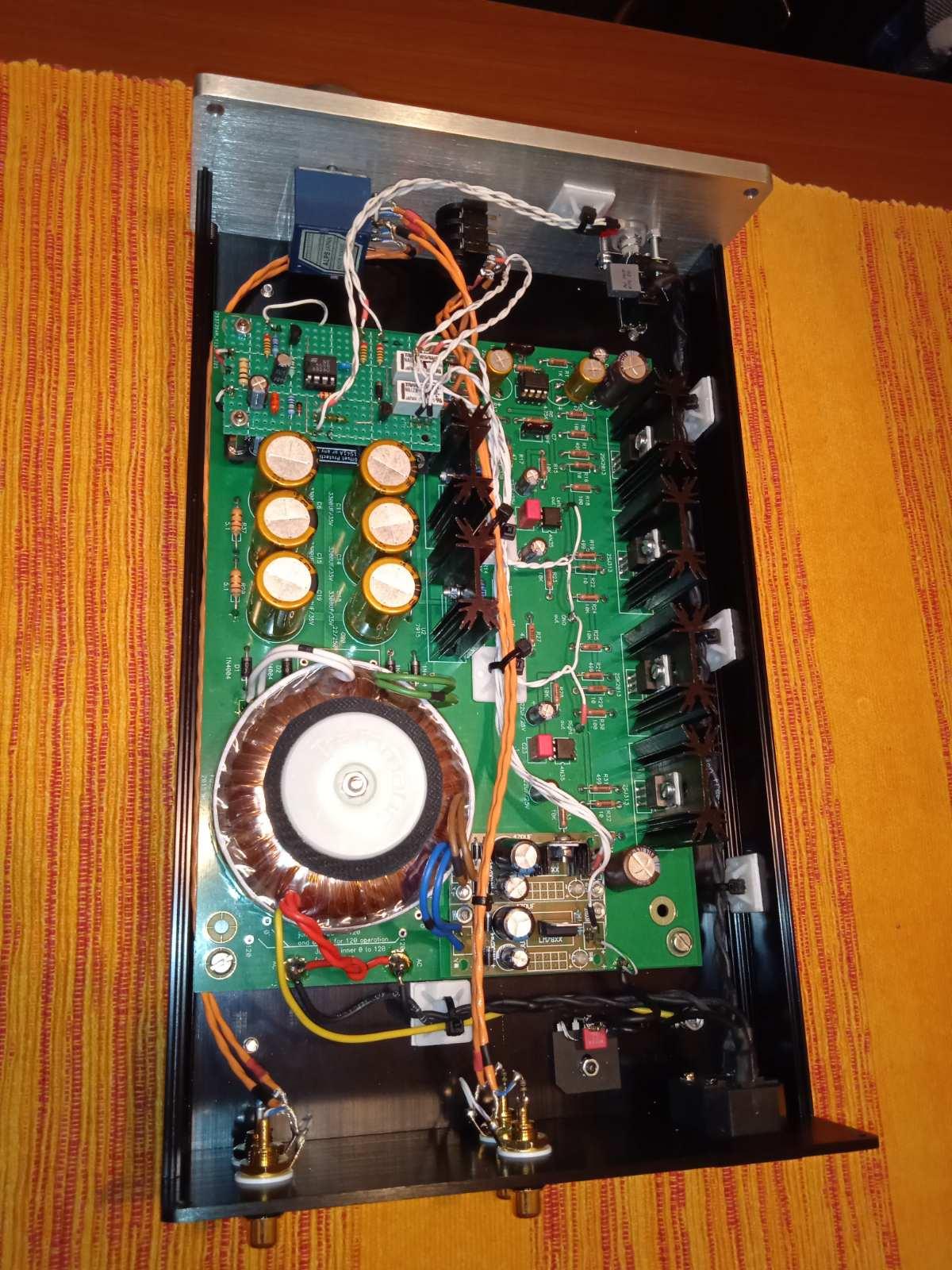

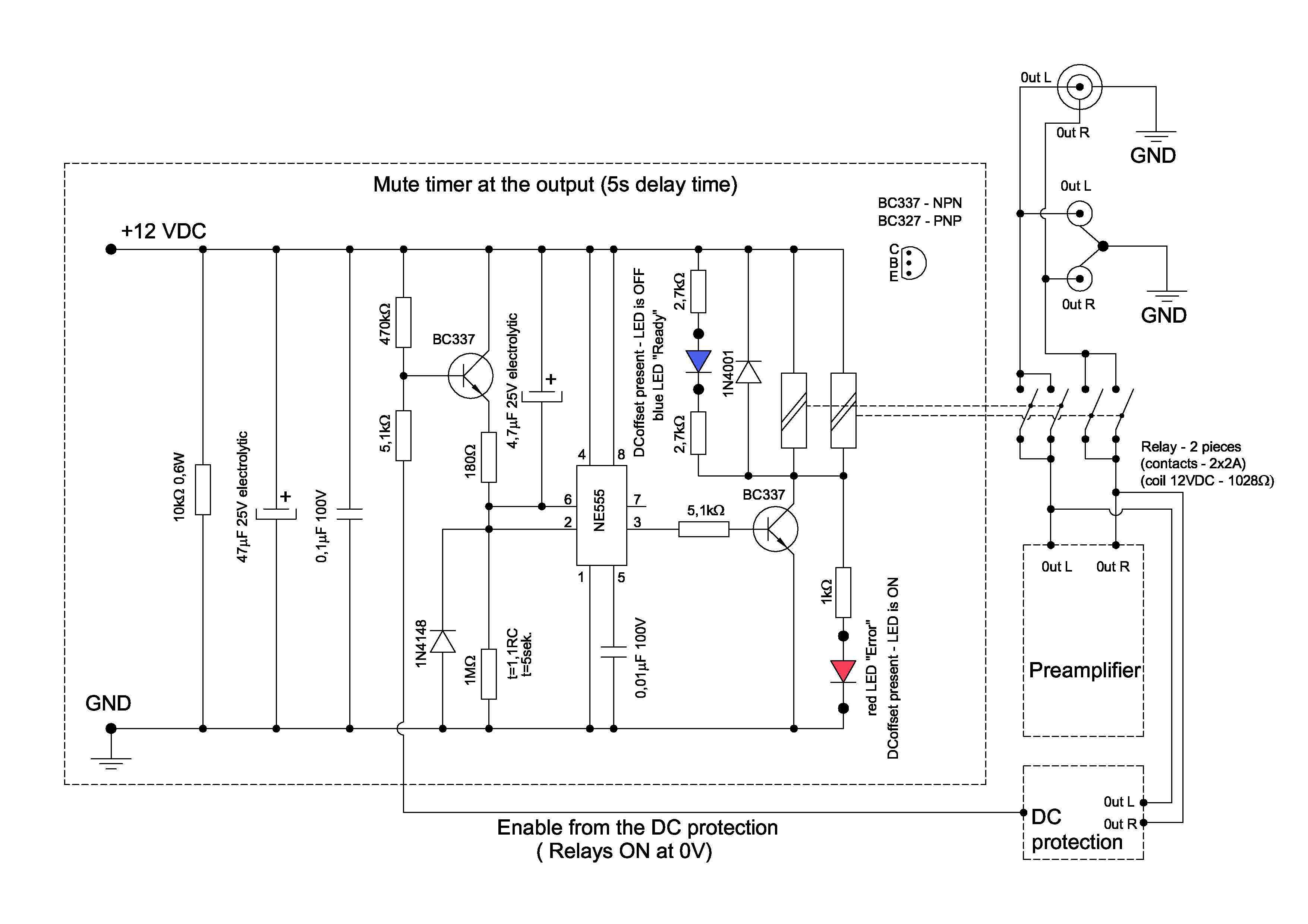

Uređaj je obogaćen DC zaštitom za slušalice (pozajmljeno sa diyaudio.com i malo prerađeno) i Mute tajmerom sa zadrškom od 5sek., sve pogonjeno malim napajačkim sklopom +-12V. Na izlazu su minijaturni Takamisawa originalni relejčići, po jedan na svakom kanalu (dupli kontakti).

Transformator je Trafomatic 30VA, sa slepim navojkom i magnetnim oklopom. Uređaj je potpuno bešuman, bez trunke šuma i bruma, što je jako bitno za slušalice a i za Line out.

Tek je pušteno u rad sinoć, sledi malo merenja i probe sa raznim opampovima. Inicijalno je stavljen LME49720 za probu, a čekaju na red još OPA2604, OPA1612, Sparkos SS3602, Muses 02 i Burson V7 Vivid dual.

Merenje temperature (u zatvorenoj kutiji) kaže da su hladnjaci regulatora napona na 54oC a izlaznih tranzistora na 48oC što je sasvim prihvatljivo tako da se ne mora bušiti poklopac donji i gornji za dodatnu ventilaciju. Kutija je poveća onako baš, prednja ploča 8mm, zadnja i stranice su 3mm.

[Krca44]

Kako radi ovaj Whammy u odnosu na one tvoje radove sa IC ulazom i mosfet izlazima u Line out konfiguraciji ?

[Nixie]

Ne znam još, dok ne zabodem Sparkose i ove bolje OPA. Tu je negde, a trebalo bi da je i bolje obzirom na puno jače napajanje. LME49720 je onako, zvučno prosečan OPA sa istaknutim visokim spektrom i malo tanjim basom. Ovi drugi mi daju uvek znatno bogatiji zvuk, čak i oni Kineski diskretni sa Aliexpress.

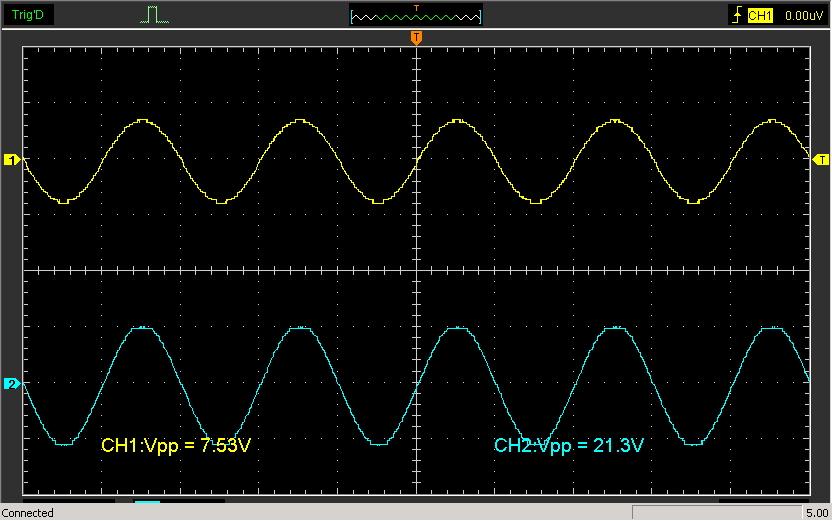

Bilo je nekih problema sa oscilovanjem u startu, to sam rešio uklanjanjem kondenzatora za kompenzaciju i dodatnim dekuplingom napajanja kod samog OPA, pa ga uskoro bacam na osciloskop da vidim kakve su četvrtke i da li ipak treba neka mala kompenzacija, prvenstveno za Sparkose koji to navode u datasheet kao obavezno. Mož da bidne potrebno, a možda i ne mora, videću. Svakako mora biti bezuslovno stabilno za bilo koji OPA.

Inače za slušalice je babaroga, snage koliko oćeš, od 16oma pa na dalje radi bez greške. Može da služi i kao pojačalo reda veličine 2x10W na 8 oma sa malo drugačijim (jačim) napajanjem. Za niske impedanse i veće snage ovde su limit naponski regulatori od 1A, a samo pojačalo ko pojačalo može dosta više da pruži. Mogu se staviti jači izlazni mosfeti, veći hladnjaci i veća mirna stuja ako će se koristiti kao pojačalo za zvučnike i dići još malo napon napajanja. Mene prvenstveno zanima kao Line preamp, i povremeno samo za slušalice.

[BokiTokiVoki]

Pravio sam jedan headamp pre nekoliko godina, baziran na (ulaz signala) 2 kom. LME49710 a u izlazu neki MOSFETi ne sećam se koji. Radio po shemi iz PDF-a od TI za audio za ovaj OPA. Imao sam i 5200/1943 ali mi malo bolje svirao MOSFET. Koji OPA bi preporučio za obrnutu sliku: malo dole visoki i "masniji bass", ali da se ipak ne gube detalji?

[Nixie]

Sve single OPA  znači.

OPA604 otprilike najbasovitiji koji postoji i još ga prave, samo sad je TI nije više BB.

Od skupljih znam za Burson V6 Classic Single da je superioran većini koje sam probao.

I još možda od ovih modernijih OPA1655 na adapteru SOIC-DIP8.

Sve to je jeftino, osim Bursona.

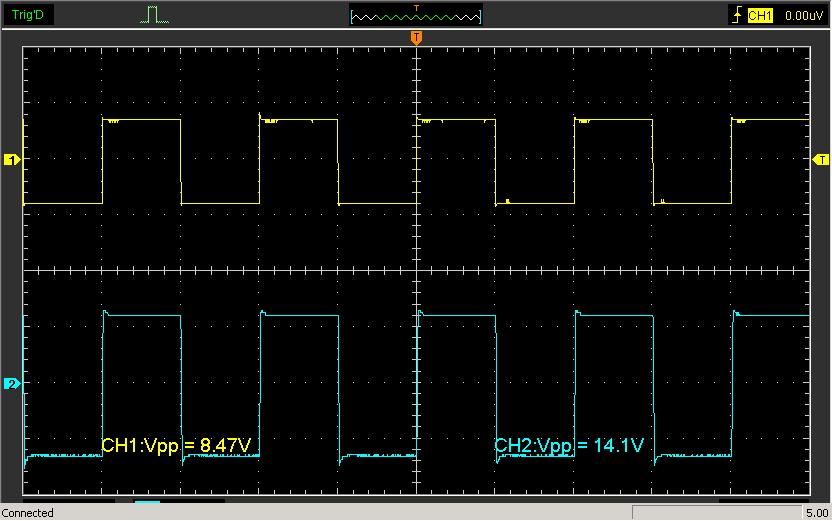

A čudno ti je to, na osciloskopu sa recimo gain 3x (line stage) svaki OPA sve radi besprekorno, kakav crni bas i visoki, sve isto, samo čiste četvrtke 20Hz-20kHz i mizeran THD. I na kraju opsega, neki idu do 400-500-600kHz -3dB, a neki čak i do 1MHz. A opet, lepo čuješ razliku kad bocneš drugi opamp.

NE5532/5534 ide samo do nekih 200kHz, ali njega ne bih preporučio zbog velikog DC offseta, ako je bitno. A i nije nešto posebno basovit.

Druga stvar je, pogledaj šemu, možda su negde stavili neki previše mali kondenzator i odsekli bas. Znači ulaz, izlaz i NFB.

[BokiTokiVoki]





m

Mislim da je ovako nešto bilo. To je od proizvođača, typical audio Application, Line Driver. Ali, mnogo je vremena prošlo.

[DejanM]

16 sati ranije, Nixie said:



A čudno ti je to, na osciloskopu sa recimo gain 3x (line stage) svaki OPA sve radi besprekorno, kakav crni bas i visoki, sve isto, samo čiste četvrtke 20Hz-20kHz i mizeran THD. I na kraju opsega, neki idu do 400-500-600kHz -3dB, a neki čak i do 1MHz. A opet, lepo čuješ razliku kad bocneš drugi opamp.



Interesantno opazanje. Bilo bi interesantno posmatrati na nekom spektralnom analizatoru da li postoji razlika, ali nisam siguran da bi i on nesto pokazao. A da se cuje razlika izmedju razlicitih OPAs - cuje se.

[Nixie]

9 sati ranije, BokiTokiVoki said:

Mislim da je ovako nešto bilo. To je od proizvođača, typical audio Application, Line Driver. Ali, mnogo je vremena prošlo.

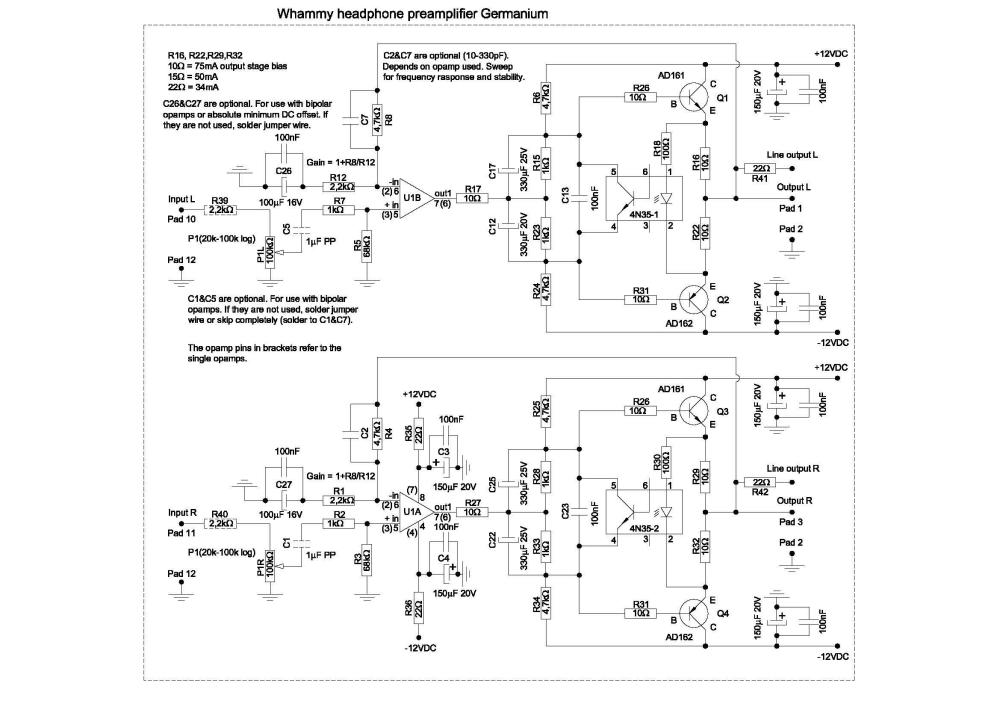

Pa na OPA je dodat tranzistorski follower. Klasika. Whammy je sa mosfet follower push pull, ja sam probao sa mosfet follower single ended, sve to radi dobro i zvuči različito. Planiram da napravim još OPA + LME49600 buffer varijantu. Zanimljiva je varijanta i više OPA paralelno vezati za pogon slušalica, samo to može biti prihvatljivo sa jeftinijim OPA, ne može se sa Bursonim, Sparkosima i slično raditi jer postaje preskupo.

[BokiTokiVoki]

Ovde ima jedan projekat. http://www.pavouk.org/hw/audiosystem20/en_lme49600.html Ne znam je li čemu. ?

Sigurno ih ima još dosta na DIY forumu i na drugim mestima. LME49600 je popularan za headamp.

[Nixie]

Znam, imam neku PCB i nešto delova. Dok dođe na red samo. ?

[Mikorist]

On 21. 5. 2024. at 14:00, Nixie said:

Bilo je nekih problema sa oscilovanjem u startu, to sam rešio uklanjanjem kondenzatora za kompenzaciju i dodatnim dekuplingom napajanja kod samog OPA, pa ga uskoro bacam na osciloskop da vidim kakve su četvrtke i da li ipak treba neka mala kompenzacija, prvenstveno za Sparkose koji to navode u datasheet kao obavezno. Mož da bidne potrebno, a možda i ne mora, videću. Svakako mora biti bezuslovno stabilno za bilo koji OPA.

Ja sam mislio da je ovo jednostavno za sastaviti. Kunem se...

Ali je ispalo da nije. Ko nema osciloskop da ni ne pokušava. ?

[Nixie]

Pa bilo je malo više posla nego što sam očekivao, ali na kraju rezultat je vredan truda. Stabilnost pojačala zavisi od upotrebljenog opampa, i mora se za svaki posebno naći rešenje problema. Nema opamp rolling-a bez merenja i prilagođavanja. ?

[Mikorist]

Stigao je amp kod mene....

Mnogoo ovo bolje svira od onog malog ampa za slušalice što si mi davao.

Srednji tonovi su kao lampe ovde.... BASS i visoki su tvrđi tranzistorski.

Snage koliko hoćeš ima i još rezerve.

Jeste pasija dok se namesti ...ali vredi svaku kintu.

Sve bolje i bolje svira kako se greje...opravio si ga za medalju. ?

[Mikorist]

On 21. 5. 2024. at 13:04, Krca44 said:

Kako radi ovaj Whammy u odnosu na one tvoje radove sa IC ulazom i mosfet izlazima u Line out konfiguraciji ?

Mnogo bolje.... Ovo je bre overkill u svakom smislu za slušalice. Ladno da zakačiš zvučnike na izlaz....

[Nixie]

Dobro je baš ispalo, zadovoljan sam. Bilo je problema sa oscilovanjem i još ponečim,  ali je razrešeno uspešno za nekoliko raznih opampa. Delovi su kvalitetni, snažno je, kutija je odlična solidno debela, jako je napajanje i sve se to oseti u zvuku. Nakon razrade biće još bolje.

Opredelio sam se za Muses 02 opamp jer ima mekši i basovitiji zvuk, za duže slušanje bez zamora. Alternativni opamp Sparkos SS3602 je dinamičniji ali i agresivniji zvukom, malo je manje basa subjektivno. Na merenju naravno, sve je potpuno linearno. Oba opampa su dobra, svaki na svoj način.

Skupljam delove za svoj primerak, kutiju sam dobio danas, sutra stižu zlaćani kondenzatori od Majstor Tome i većina delova je već tu na gomili, oko 80%. Nedostaje trafo i nešto sitnih delova iz Mouser.

[Mikorist]

Ovo bre tek danas krenuo zvuk da se otvara...imam utiak da čujem dirigentska palica kad leti kroz vazduh  da se čuje?

[zflazar]

U kratkom vremenskom periodu na forumu se pojavila dva interesantna pojačala za slušalice, 300b by @DejanM Whammy by @Nixie.

Bilo mi je interesantno pročitati i o jednom i o drugom.

Samo napred momci!

[Nixie]

Zahvaljujem. Bilo je zanimljivo uraditi ovu spravu. ?

[Mikorist]

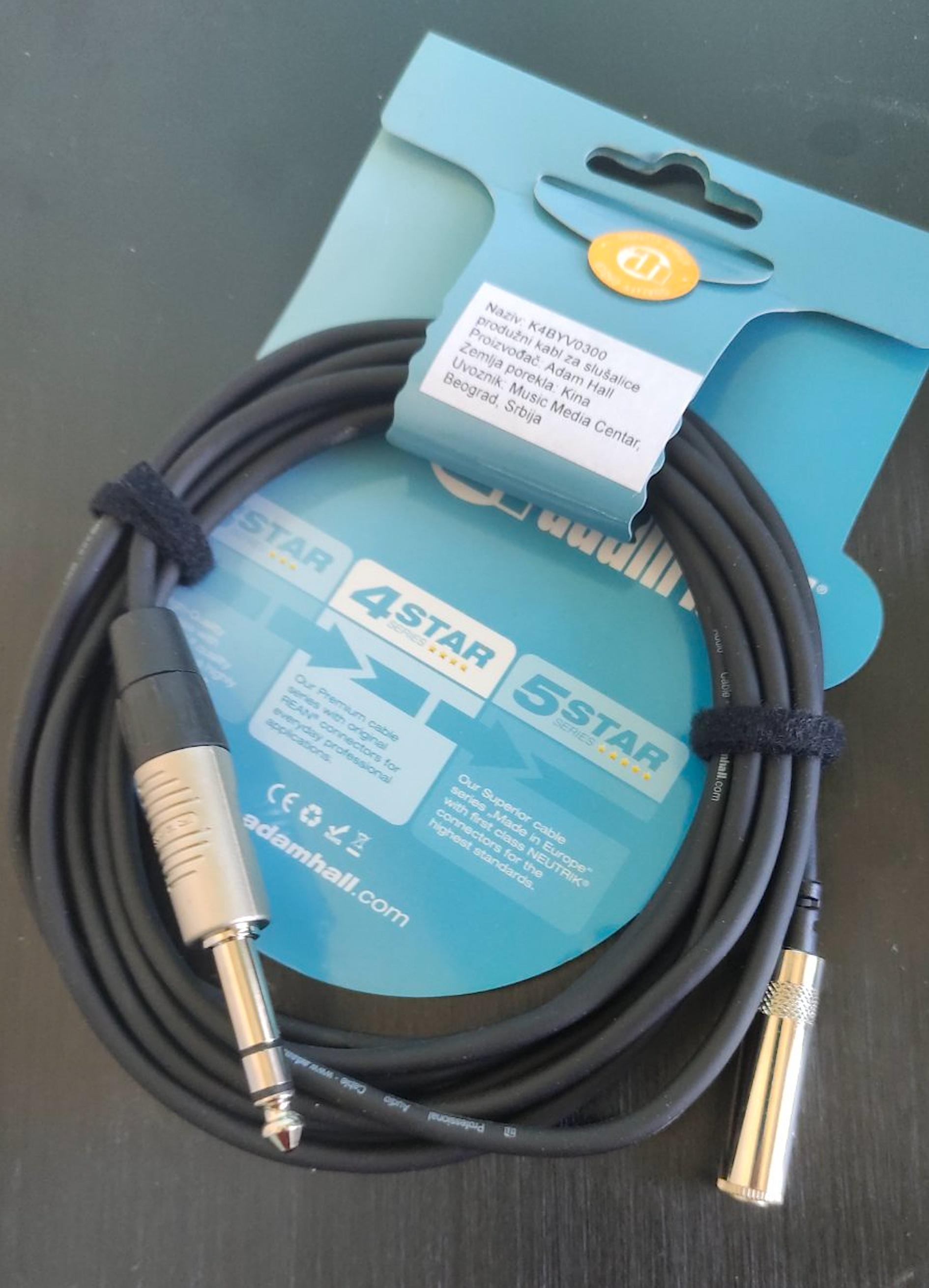

Stiglo mi i ovo...  Ide preko prozora 3m produžni na terasu. Suncobran i taj rad ?

[sondek]

Au sad će kabl dužebrižnici da greju pivo ?

[sondek]

Btw. Pratim obe teme teme i uzivam čitajući... Dođe da kupim sluške, ali realno su i moji zvučnici u postavci velikih sluški.

Samo nastavite ?

[Mikorist]

Jedva nađoh i ovaj kod nas.  Imam od Audio-Technica produžni iz kompleta ali ne doseže ?

[Mikorist]

13 minuta ranije, sondek said:

Dođe da kupim sluške

Ma slušalice su posebna priča u audio.  Adapteri, kablovi, jastuci , filcevi, pojačala.

Drugi je fazon...ali ništa manje ludilo nego za ovo ostalo. ?

[Mikorist]

Nema ništa od accessories za slušalice. I to što ima jako je mali izbor. Mora da idem u Minhen da nabavljam delove za stare AKG. Više imam raspalih od slušanja slušalica nego cele.

Ni jastuci ni produžni ni ništa. Niti ikog zanima ovde da to drži. ?

[srdjan_cvetkovic]

Napravi ?
