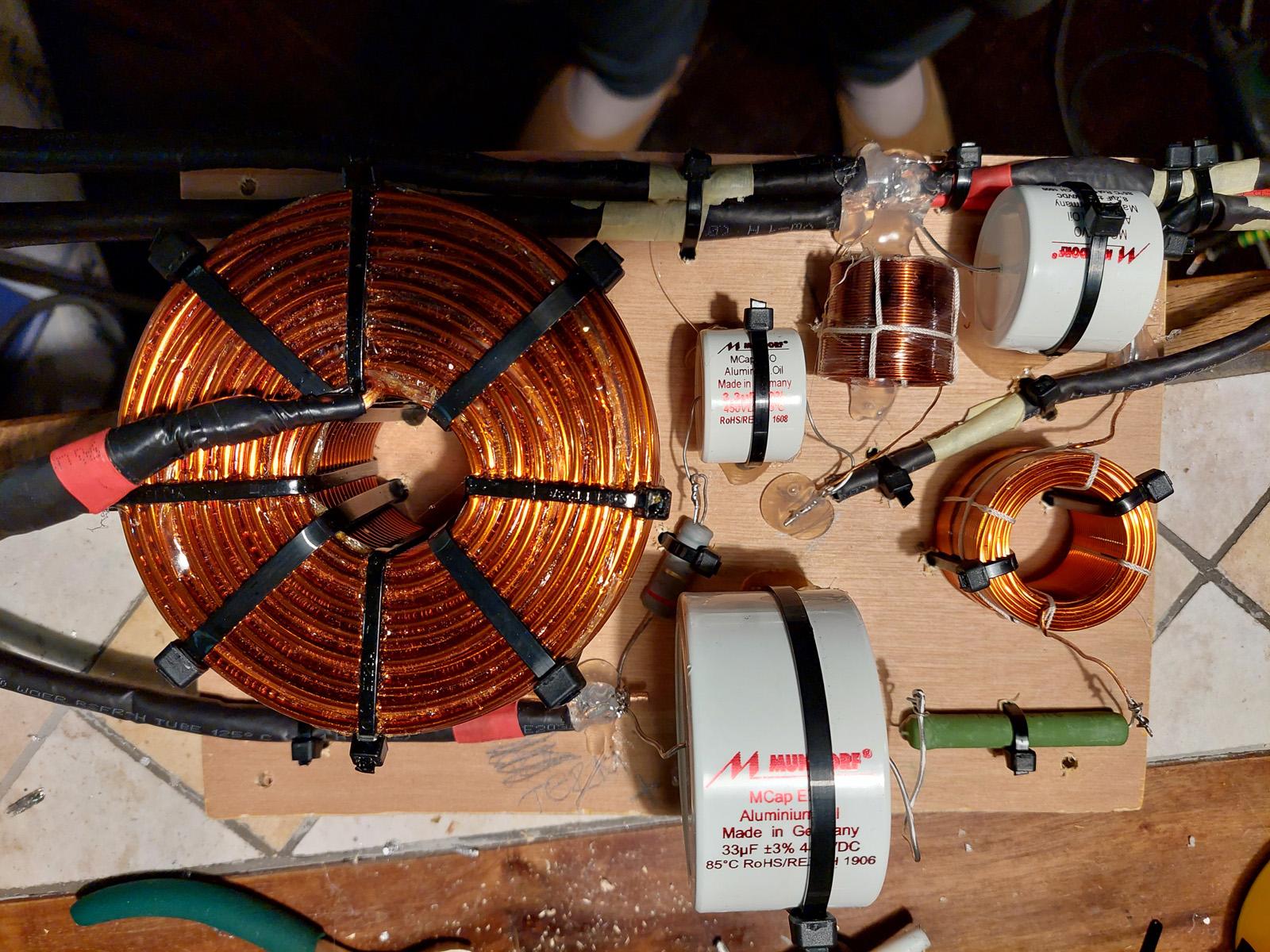

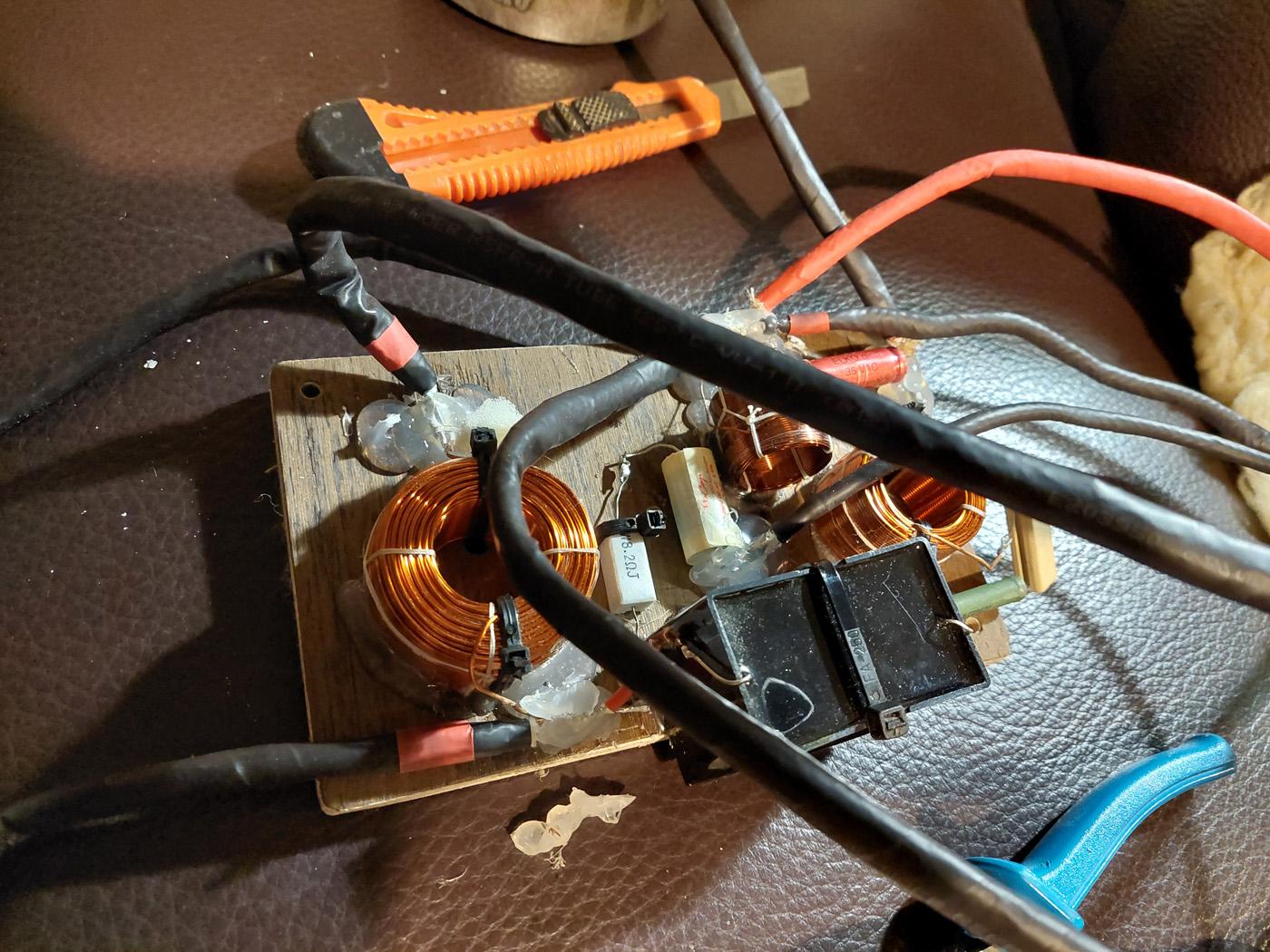

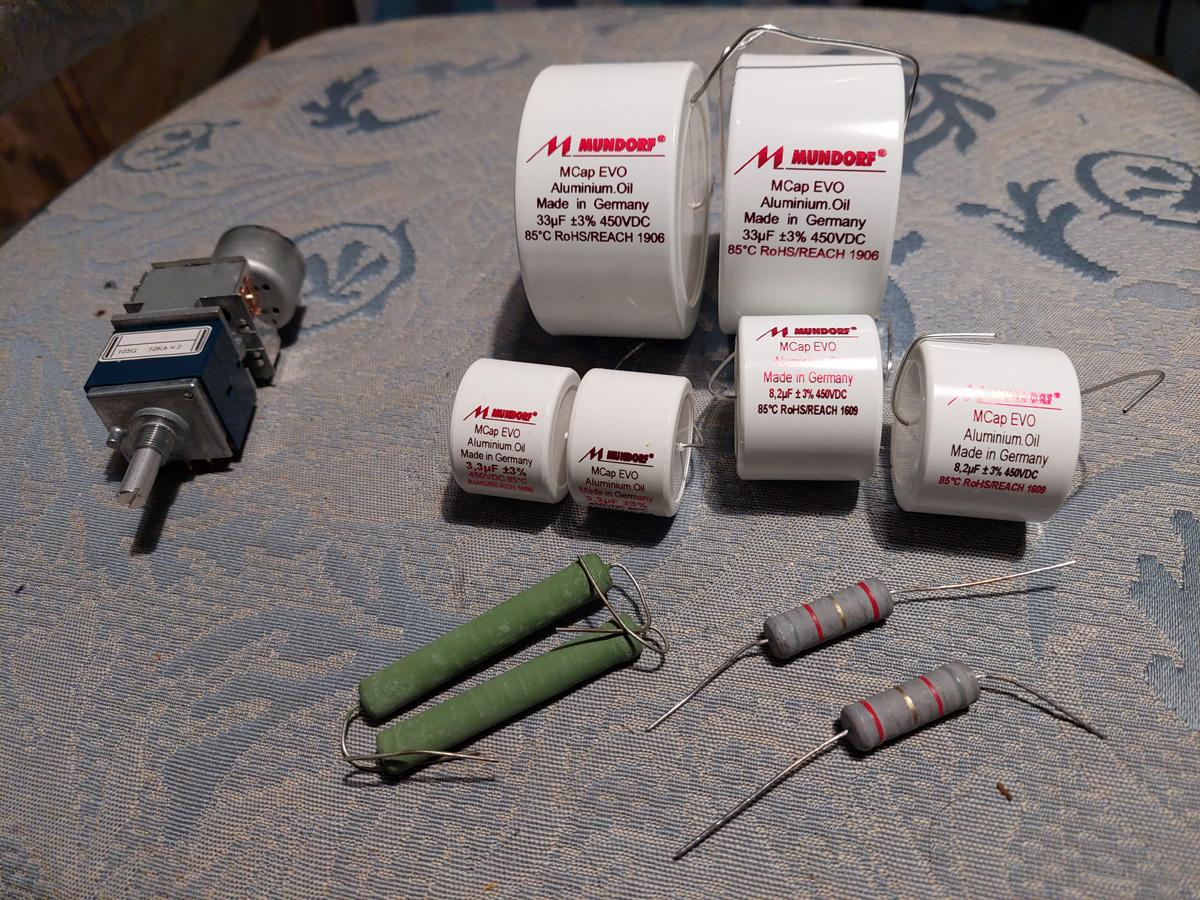

Konacno doslo na red i unapredjenje skretnice na Margaritama. Postojece spulne (VS motao) ostaju, jedino mozda probam na basu folijsku (diy by VS).

A usput cu uraditi i unapredjenje volume pota na preampu, uz podrazumevano VBS monokristalno ozicenje na toj poziciji.

Cisto da ne zardjam u ove zimske dane...



Link to comment
Share on other sites

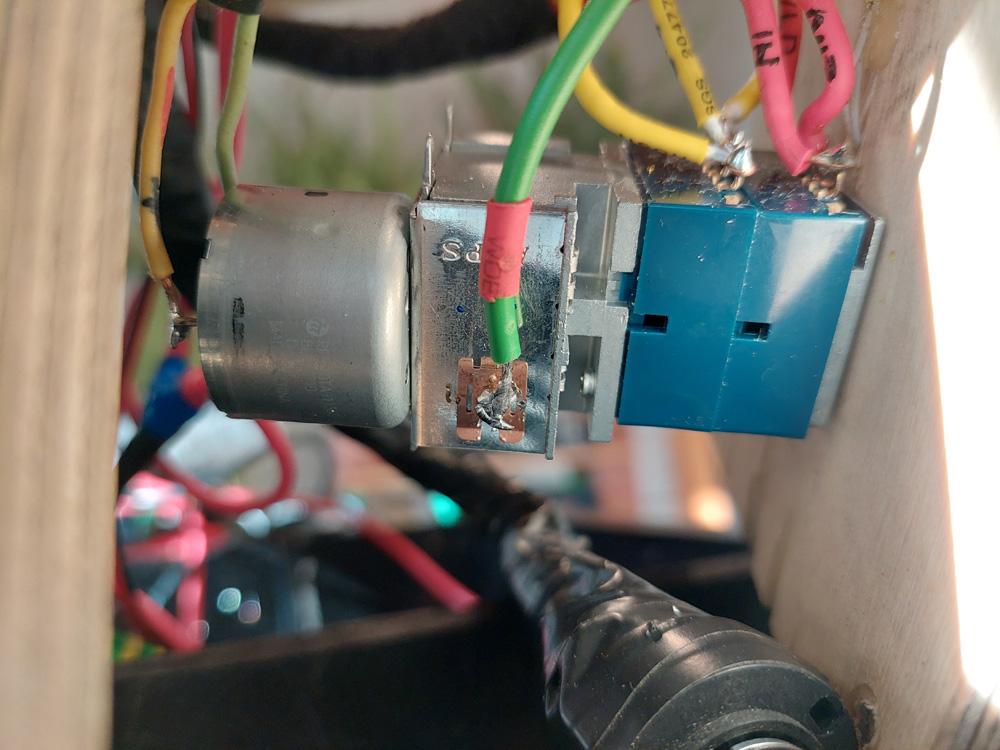

Uspeh jedva da se izborim sa zamenom pota na preampu (uz zamenu out, in i gnd ozicenja, iz obicne licnaste zice u VBS monokristalnu). Agoniju mi napravi jedan 'ladan lem, al' ga locirah, i eliminisah. Prosviralo sve posle 3-4 dana zezancije.

(Usput ubacio monokristalno ozicenje u napajacki deo preampa, nosecu dasku oblozio alu plocama od 2mm, i drveni poklopac sa unutrasnje strane oblozio bakarnom folijom (i malo alu folije, gde je zafalilo bakra), te sve vezao uz postojece perforirane limove).

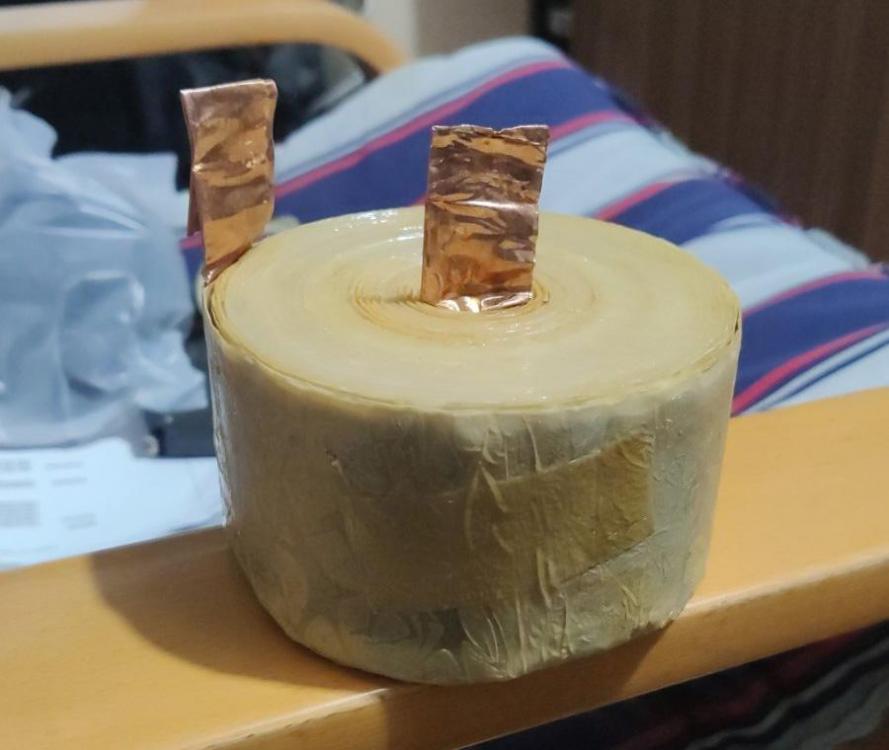

Bacam se sada na skretnicu u Margaritama, spulne za bas se pripremaju od zice fi2,5 mm, Mundorf program spreman... (odustao od folije, nema je dovoljno za dve spulne).











Link to comment
Share on other sites

  • 2 weeks later...
On 4.2.2022. at 17:13, Dražo said:

Uspeh jedva da se izborim sa zamenom pota na preampu (uz zamenu out, in i gnd ozicenja, iz obicne licnaste zice u VBS monokristalnu). Agoniju mi napravi jedan 'ladan lem, al' ga locirah, i eliminisah. Prosviralo sve posle 3-4 dana zezancije.


Каква ти је то скаламерија?

Link to comment
Share on other sites

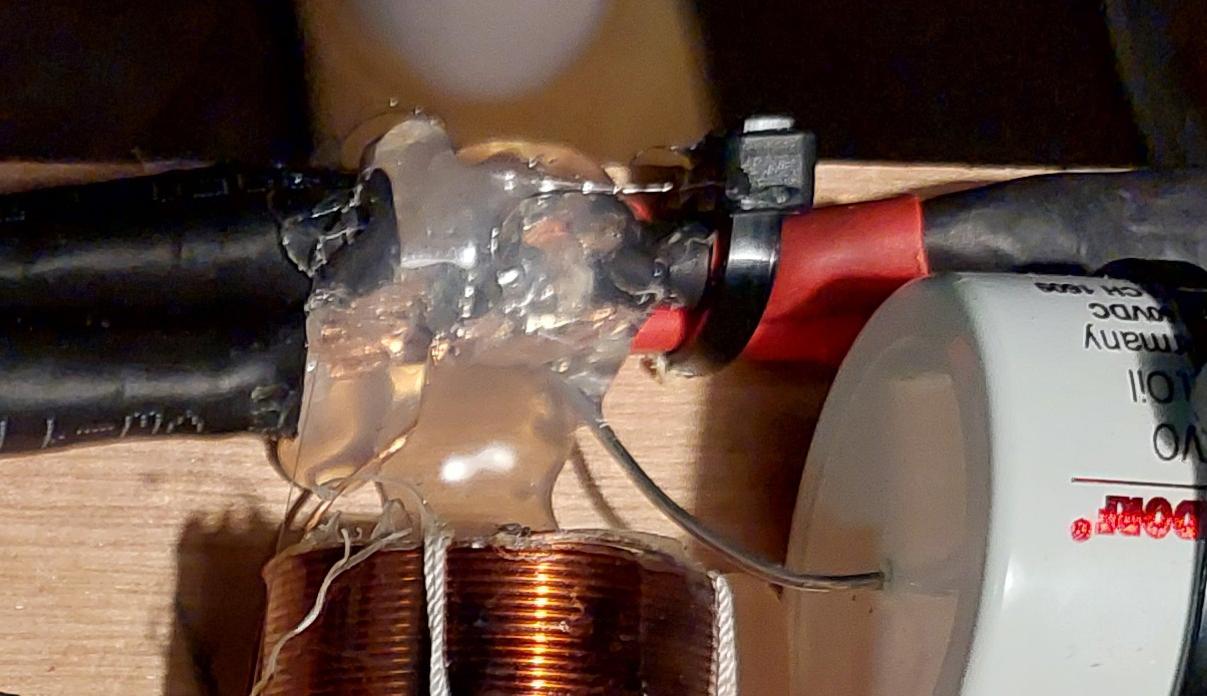

@NixieTrebalo bi sve da bude ok, ali se bojim lemova kao sto je ovaj na slici ispod, gde su sabrana 4 polariteta (prakticno kabla). U pitanju je monokristalno ozicenje, gde je recimo na vezi skretnica-terminali snop od 9 razlicitih zica, ukupnog preseka 4,15mm2, na basu tri razlicite zice preseka 3,1mm2... Dakle, kruto, i masivno za lemljenje. Dodatno sto su svi ti interni polariteti (prakticno kablovi) dvostruko sirmovani, pa su jos tezi, kruci... Hteo sam da uradim monokristalne sabirnice, barem za ovu jednu poziciju gde dolaze 4 polariteta, ali nisam imao strpljenja, namestilo se juce i danas slobodno vreme za akciju, pa sam odustao od te zahtevne bravarije. U svakom slucaju, sve sam dobro uvijo i zategao (koliko je krutost dozvolila), i minimalno kalaja koristio. Pipalica na unimeru pokazuje da je sve dobro.




@giZ_Mo U pitanju drvenko sa slike mog prvog sistema, skroz dole u polici. Dayens Ecstasy IV, preamp i snagas, u zajednickom DIY kucistu.

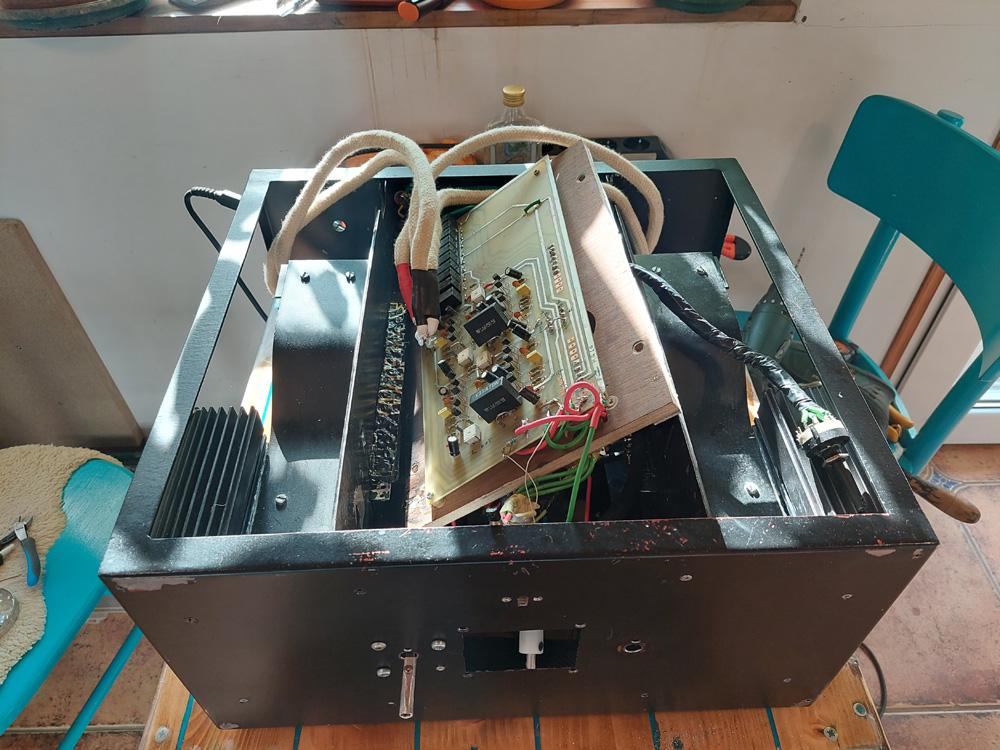

Konstrukcija kucista je uradjena od celika debljine 3mm, u obliku slova H. U sredini dole je zajednicki trafo (tzv. dual mono konstrukcija, sa dva namotaja sekundara), kao i odvojeni trafo za preamp. U sredini gore je preamp, na drvenoj dasci i uz alu oblaganje od donjeg dela gde je trafo (to se vidi na ovim koje si gledao). Levo i desno su izlazni stepeni. Zavrsni poklopac kutije je drveni (orah sa fronta, okolo lamelirano drvo), sa celicnim perforacijama za hladjenje. I dodatno je sa unutrasnje strane oblozen bakarnom folijom (to sam nedavno uradio, vidi se na jednoj od fotki).

Sve u svemu, zvucno izuzetan i snazan uredjaj, vrhunski vlada Margaritama. Napravio ga je Savo Velikinac, uz gotove Dobrinove plocice.

A igrajuci se, ja ga dodatno unapredio (novi Alps pot, pomenuta EMI i RF alu i folijska zastita, dodatni antivibracioni tretman (kuciste i nogice), monokristal u kompletnom ozicenju, u zvucnickim buksnama, u IEC sasijskom konektoru, uz monokristalni strujas od 25mm2...



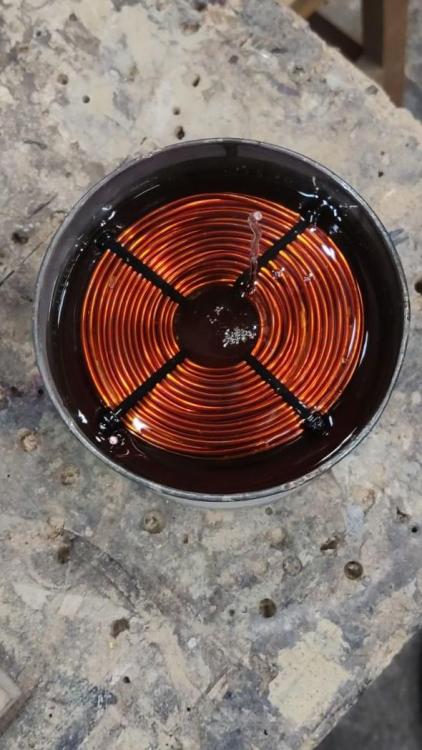

@FatherTo su zavojnice iste vrednosti (2,5mH), samo od razlicite debljine zice (stara od fi 1, a nova od fi 2,5mm). Iskreno, nemam pojma sta cu zvucno dobiti, ali sam morao probati zavojnicu od najdeblje dostupne zice. Obe zavojnice je motao Savo Velikinac.

Inace, "lagano" smanjujem TO-DO listu iz maja prosle godine. Trenutno sam na 37 realizovanih zadataka, uz preostalih 13.





Link to comment
Share on other sites

32 minuta ranije, Dražo said:

Iskreno, nemam pojma sta cu zvucno dobiti

Malo manje basa. 😂

Ali preciznijeg, smanjio si ukupan Q faktor bas sekcije i povećao damping faktor pojačala na niskim frekvencijama gde je i bitno.

Link to comment
Share on other sites

17 minuta ranije, Dražo said:

@giZ_Mo U pitanju drvenko sa slike mog prvog sistema, skroz dole u polici. Dayens Ecstasy IV, preamp i snagas, u zajednickom DIY kucistu.

Видех да је неки амп и преамп ал' брате ружно је до зла бога...

Link to comment
Share on other sites

47 minuta ranije, Dražo said:

@Father To su zavojnice iste vrednosti (2,5mH), samo od razlicite debljine zice (stara od fi 1, a nova od fi 2,5mm). Iskreno, nemam pojma sta cu zvucno dobiti, ali sam morao probati zavojnicu od najdeblje dostupne zice. Obe zavojnice je motao Savo Velikinac.

Jednom prilikom tokom diskusije sa Sinišom Rankov napomenuo mi je da se može očekivati više štete od koristi, ako se ide na debljine iznad 1.2mm. Opet mislio je na veće vrednosti od 3mH, ako se dobro sećam. U svakom slučaju ne treba preterivati.

Ja sam izuzetno zadovoljan Jenzen zavojnicama motanim na vazduhu. Izvanredan bakar, a zavojnice izuzetno niskih otpora za svoje vrednosti.

Link to comment
Share on other sites

Kalem, konkretno ispred bas jedinice je u sklopu optimizacije zapremine kutije, ukupnog Q faktora i principa rada. Veći otpor kalema na red sa basom povećava ukupni Q faktor, potrebna je veća kutija, smanjuje se damping faktor pojačala, bas je masniji a manje tačan. Kod OB bezkutijnih zvučnika ide se na veći Q faktor, veći otpor kalema i Q faktor drivera, kako bi se dobilo više basa. U oba slučaja se optimizuje Q faktor zavisno od toga šta se želi. Veliki otpor kalemova na drugim mestima, recimo paralelni kalemovi u skretnici 2 i višeg reda trebalo bi da budu što manjeg otpora u principu, a za razne kompenzacije zavisi od potrebe. Znači otpor kalemova isto kao i njihov induktivitet je deo dizajna i ne može se reći unapred da je bolje da bude manji. Ono što sigurno ne valja je što veliki otpor zavojnice smanjuje damping faktor pojačala. Ako je zbir otpora ispred bas jedinice 0,8oma, tada je damping faktor pojačala sigurno manji od 10 za 8omski zvučnik, odnosno manji od 5 za 4 omski zvučnik, koliki god da je fabrički podatak za pojačalo. Osim toga, otpor kalema smanjuje efikasnost basa jer formira delitelj napona sa impedansom drivera. Recimo za 0,8oma i driver 8oma gubitak je oko 1db.

Link to comment
Share on other sites

Napisao sam u sitemu, to znači da su bili u zvučniku. Vrednosti su dosta manje.

Inače imam takve ručno radjene na svim pozicijama u zvučniku. Promenjenji u zvučniku su bili krš naspram Audyna. A opet isti takvi ručno radjeni su mnogo bolji od Audyna, kad sam uporedjivao na drugim pozicijama u sistemu.

Link to comment
Share on other sites

2 sati ranije, Dražo said:

@NixieTrebalo bi sve da bude ok, ali se bojim lemova kao sto je ovaj na slici ispod, gde su sabrana 4 polariteta (prakticno kabla). U pitanju je monokristalno ozicenje, gde je recimo na vezi skretnica-terminali snop od 9 razlicitih zica, ukupnog preseka 4,15mm2, na basu tri razlicite zice preseka 3,1mm2... Dakle, kruto, i masivno za lemljenje. Dodatno sto su svi ti interni polariteti (prakticno kablovi) dvostruko sirmovani, pa su jos tezi, kruci... Hteo sam da uradim monokristalne sabirnice, barem za ovu jednu poziciju gde dolaze 4 polariteta, ali nisam imao strpljenja, namestilo se juce i danas slobodno vreme za akciju, pa sam odustao od te zahtevne bravarije. U svakom slucaju, sve sam dobro uvijo i zategao (koliko je krutost dozvolila), i minimalno kalaja koristio. Pipalica na unimeru pokazuje da je sve dobro.




@giZ_Mo U pitanju drvenko sa slike mog prvog sistema, skroz dole u polici. Dayens Ecstasy IV, preamp i snagas, u zajednickom DIY kucistu.

Konstrukcija kucista je uradjena od celika debljine 3mm, u obliku slova H. U sredini dole je zajednicki trafo (tzv. dual mono konstrukcija, sa dva namotaja sekundara), kao i odvojeni trafo za preamp. U sredini gore je preamp, na drvenoj dasci i uz alu oblaganje od donjeg dela gde je trafo (to se vidi na ovim koje si gledao). Levo i desno su izlazni stepeni. Zavrsni poklopac kutije je drveni (orah sa fronta, okolo lamelirano drvo), sa celicnim perforacijama za hladjenje. I dodatno je sa unutrasnje strane oblozen bakarnom folijom (to sam nedavno uradio, vidi se na jednoj od fotki).

Sve u svemu, zvucno izuzetan i snazan uredjaj, vrhunski vlada Margaritama. Napravio ga je Savo Velikinac, uz gotove Dobrinove plocice.

A igrajuci se, ja ga dodatno unapredio (novi Alps pot, pomenuta EMI i RF alu i folijska zastita, dodatni antivibracioni tretman (kuciste i nogice), monokristal u kompletnom ozicenju, u zvucnickim buksnama, u IEC sasijskom konektoru, uz monokristalni strujas od 25mm2...



@FatherTo su zavojnice iste vrednosti (2,5mH), samo od razlicite debljine zice (stara od fi 1, a nova od fi 2,5mm). Iskreno, nemam pojma sta cu zvucno dobiti, ali sam morao probati zavojnicu od najdeblje dostupne zice. Obe zavojnice je motao Savo Velikinac.

Inace, "lagano" smanjujem TO-DO listu iz maja prosle godine. Trenutno sam na 37 realizovanih zadataka, uz preostalih 13.





Svaka čast na predanosti. Impozantna lista i super zanimacija.
