Grozni sistem od Groznog


Recommended Posts

To je skretnica po konceptu Walter Hahnemann-a, iz 1925. (Samo po osnovnoj ideju ali ne i ovog visokog reda kao na ovom linku https://www.medienstimmen.de/chronik/1921-1925/1925-walter-hahnemann-patent-fuer-lautsprecherkombination-mit-frequenzweiche/)

U principu je balansirana skretnica. I za LF i za HF jedinice. Zbog toga ima malo veci broj elemenata, ali je u sustini jednostavna...

(Na primer ako za LF ide 1xL + C onda za ovu balansiranu verziju ide 2 x 1/2L + C. To je jedna zavojnica vise nego kod standardnih. Slicno je i kod HF dela gde je standadno 1xC + L, balansirano 2x2C+L. U primeru za II red.) Vidi se jasnije sa fotografije na linku o cemu se radi.

Zavojnice su originalno bile by NN acoustics (one n belim okruglim telima) i imale su bolje karakteristike od zavojnica koje se inace postavljaju po skretnicama. Ali su ipak zamenjene istom vrednosti i znacajno debljom zicom sa ciljem da se sto vise samanji Rdc u omima i na taj nacin sto je visse mogu ce izadje u susret cevnim pojacalima koja kako se to tipicno izvodi, imaju tanje zice u sekundaru izlaznog trafoa pa samim tim i manji damping faktor... Zavojnice izradjene po specifikaciji kod Finih Namotaja. To je bilo najsvrsishodnije izvesti na jezgrima. gde je za istu vrednost u mHy potrebno manogo manje namotaja i onda ostaje prostora za deblju zicu, sto vodi ka znacajnom smanjenju DC otpornosti kalema.

Po mom misljenju ova Walterova skretnica mnogo bolje radi nego klasicna. Zbpg toga sto je simetricna, nema "return" kao klasicna, i bolje se ponasa i sa pojacalima sa feedbackom i onim bez povratne sprege.

Takodje je i za atenuaciju ribbon tweetera koriscen balansirani koncept u bridged "T" izvedbi. Takozvani Bridged H net. (Ne onal L-pad koji zvuci vrlo lose a uporno ga koriste...)

Mislim da je na HF delu Besell III reda a dole I reda sa Baffle StepResponse kolom.

Na ovaj tip skretnice sam slucajno nabasao, i izgleda da je covek jos 1925 izmislio linkwitz transform. Rekoh hajde da to probam? I ja sam izuzetno zadovoljan. Od principa susreta mogu da preporucim jedino 3 tipa slpoe-a i to sve sa suretom na -6db cca. Linkwitz Reilly, Bessel i Duelund. Ostalo ne vredi razmatrati. Ovo tvrdim posle ispunjene 2-3 sveske proba, merenja i SLUSANJA razlicitih tipova i razlicitih zvucnika... :)

Link to comment
Share on other sites

14 minuta ranije, Milosav Grozni said:

  Zone li ti šajne ( Sunce ti žaravo... prim prev) nisam ni znao šta imam.

Nista lepše od toga.Gospodin kupac,korisnik uzivaoc, hedonista... onaj sto zna sta hoće i kako da čuje i  uziva,a ne mora baš svako da i zna kako...U zemlji sa 7 miliona fudbalskih selektora prava retkost.

IN džoj :cheers

Link to comment
Share on other sites

2 hours ago, Milosav Grozni said:

Majda druže potpisujem sve što si reko.  :D

Pozdrav... Zone li ti šajne ( Sunce ti žaravo... prim prev) nisam ni znao šta imam. Stvarno sam onaj najgori korisnik. Magarac šta ćeš:D

Pa rekao sam ti nekoliko puta? :)

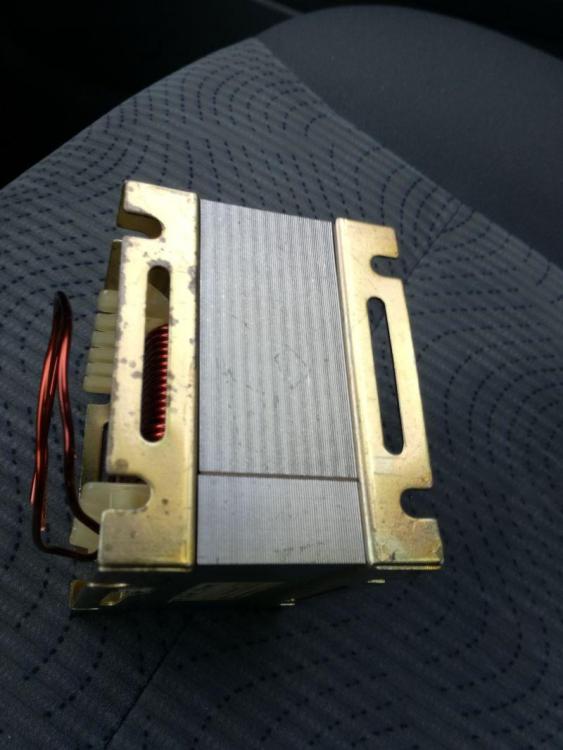

Kao i za filter. To nije razdvojni trafo, (mada verovatno zbog vece mase i moze da dodje do zabune), to je filter mreznog napona napajanja. :)



Link to comment
Share on other sites

On May 9, 2019 at 9:30 PM, Krca44 said:

Molim ako mozes par reci o trafou  ?

Lepo je videti sistem iskrojen po meri  :D

Krco, mislim da je to Iskra samo pakovala. Unutra su transformatori za mikrofon nekog drugog proizvodjaca. Zbog toga je i veci prenosni odnos. Nisam siguran ko je Iskru snabdevao tim trafoima, Senheiser, Haufe, ali mislim da je neka evropska firma u pitanju? Imam te transformatore, mozda imam i fotografije. Postoje 2 tipa. Nisam stigao da ih "sklopim" (da napravim kutijicu i da povezem rca konektore. Kada budem sklopio dobijas na slusanje :)

Link to comment
Share on other sites

50 minutes ago, Majda said:

Krco, mislim da je to Iskra samo pakovala. Unutra su transformatori za mikrofon nekog drugog proizvodjaca. Zbog toga je i veci prenosni odnos. Nisam siguran ko je Iskru snabdevao tim trafoima, Senheiser, Haufe, ali mislim da je neka evropska firma u pitanju? Imam te transformatore, mozda imam i fotografije. Postoje 2 tipa. Nisam stigao da ih "sklopim" (da napravim kutijicu i da povezem rca konektore. Kada budem sklopio dobijas na slusanje :)

Hvala  :D

........

Opasno je zavodljiv 15" krug.... :D

Link to comment
Share on other sites

On 14.5.2019. at 10:06, Milosav Grozni said:

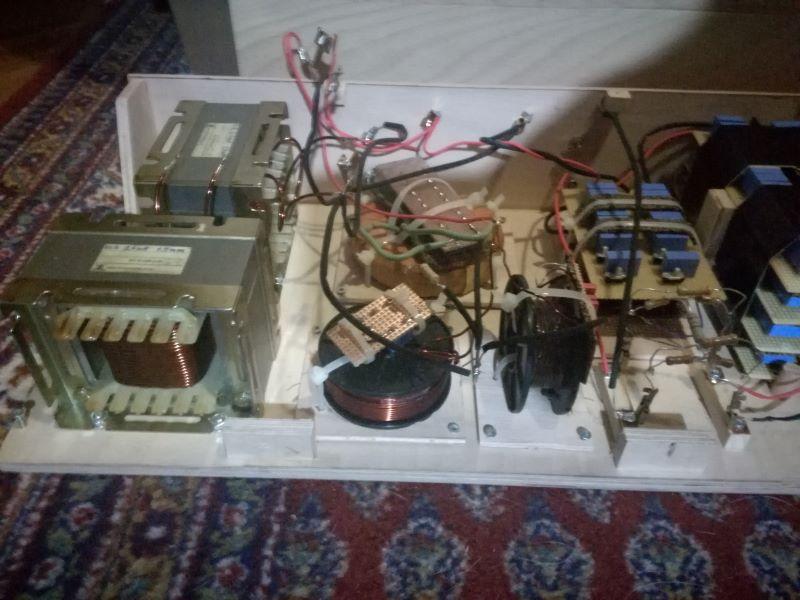

Sad je ovo.... kako bi neki rekli kupljeno na kilo :-))

Naravno puta dva, ovo slika skretnice za 1 zvučnik. Siroma sam al sam besan....i grozan:D



Sve jasno, nisam ni ja baš skretničar, ali ovo je odlično rešenje :)

Link to comment
Share on other sites

On 5/9/2019 at 6:36 PM, Milosav Grozni said:

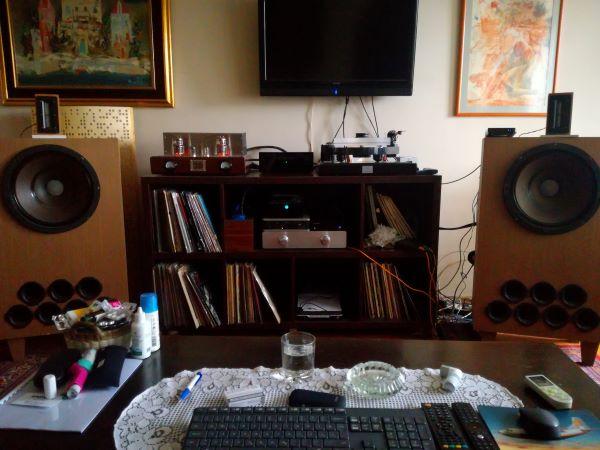

Ajd malo i ja da se prikažem, pošto stalno nešto lelemudam o tuđim sistemima.

Pojačalo snage SE Babuška, 2 x 15W, by neko iz Sente, al nije Tatić. Dohvatio ga Draškone i apgrejdovao ga. Unutra dual mono, dupla C jezgra svuda, čak i prigušnice. Silvania 7N7 na Simens podnožjima....trenutno oko 40 kg. Pupavo za debelog. Da se zna.

Pretpojačalo by moj dragi Impuls, već pisano o njemu, apgrejdovan, sad šta mu je Impuls odradio, nemam pojma, ali radi ko avion

Kablovi FTA, svakuda Zoki, i na pegli ga imam

Phono sekcija i napajanje by neko, E 283 lampe x 4..Hvala  Saletu Lepoj Breni iz Niš(a). :D

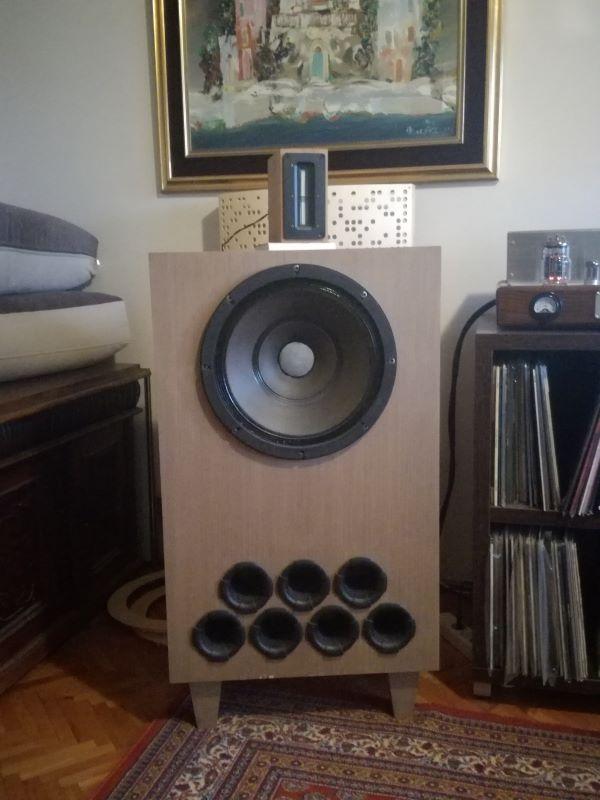

Zvučnici by Dimoski aka Majda16 inča ( ustvari 15,3, al veći od Tanoja, a to je najvažnije)Altek, NEO CD2 ribon i skretnica dostojna Cerna

Vrteška ( ono g.... kako vole da kažu) Pro ject RPM 9.1 Carbon ( Insides prva ruka i savetodavno telo) + Ortofon SL 15 MK II/Salaj/ Zoltane hvala na dragulju + SUT by Eci,  + FTA kalahari podnožje by Vladan od na Zoki FTA + Pro Ject Speed box SE II

Razdvojni trafo by Dimoski opet:D

DAC najbolje malo čudovište Coctail Audio 15 by moj najlepši neuhranjeni Đole aka DJ Nik, još se ne videsmo da mu platim i disk, al ne bežim, samo luntam dok ne zaluntam ( ...ne pucaj bre, ako se neko seća predstave iz Atelja starog) po Srbiji dužoj, al će se vidimo

 evo i sličica, naravno nikakvih po običaju.

O zvuku ne bih. Slušalo ga dosta kolega, a nije ni bitno, pošto ga slušam na prvom mestu ja, a meni se sviđa!!!!

Edit by Grozni.... Odrasla je pored sistema. Prvi dan kad sam je doneo iz legla, zaspala pored zvučnika. Audio labrador  Maša Vukomanović








jpg 1.jpg

IMG-2c748238b331d53a4359079c3376a8b4-V (1).jpg

Dolazim sledece nedelje da cujem to

Link to comment
Share on other sites

Milosav se pokazao kao pravi domacin, rakija, klopa itd.

Proveli smo veoma zanimiljivo vece slusajuci DAC i ploce, licno iznenadjujuci zvuk, malo mekaniji po mom ukusu ali odlicna dinamika, prostor i definicija instrumenata pogotovo vokala, ono sto je mene licno odusevilo je definicija basa pri maloj snazi, nedostatak prostora gotovo da i nema mnogo uticaja na zvuk ali ono sto je mene iznenadilo je neverovatna promena zvuka pri povecanju gazne sile od samo 0,4g tako da mislim da je glava ono sa cime bi trebalo da se igra, sve u svemu odlican sistem i jedva cekam sledece druzenje, hvala Milosave jos jednom

Link to comment
Share on other sites

  • 2 years later...

Hajde da malo povampirim temu. Bili smo kolega i ja juče, poslušali digitaliju i gramofon, prvo sa prerađenim Dynaudio kutijama pa na kraju zakačili i Altece.

Sve je sviralo jako dobro dok smo slušali digitaliju preko Cocktail Audio, stvarno se nema šta mnogo zameriti, ali je na kraju gramofon baš izdominirao. Trodimenzionalnost, punoća i prirodnost tona su tu na vrhunskom nivou koji se retko čuje bilo gde i po bilo kojoj ceni. Tečno, neusiljeno i vrhunski raslojeno...  Ja inače nisam gramofondžija ali sam odmah bio u fazonu  "daj pusti još neku ploču". 😍 Koji deo magije je do gramofona, koji do drugih komponenti - pretpojačalo, lampe... ne znam, ali celina je fenomenalno mesnata i muzikalna.

Kako vreme prolazi, sve više sam u source-first filozofiji, jer da nije bilo onog gramofonskog setapa, prosto ne bih nikad skapirao šta ceo sistem može - rekao bih da je vrlo dobar i zaboravio ga posle nekog vremena. Ali sa vrteškom je to ispalo jedno od onih potpuno vrednih iskustava. Neke od tih kvaliteta želim da čujem i u svom sistemu kad tad, na ovaj ili onaj način.

Alteci su prikačeni na kraju, što domaćin kaže - za smirenje živaca posle napornog dana. Pun i moćan zvuk velikih drajvera, plus detaljni ali relaksirani riboni. Iako potpuno uviđam kvalitete koji su im jedinstveni, moje lične preferencije ipak čak malo više naginju ka angažovanijem i iscrtanijem zvuku prerađenih Dynaudia. Neko će ovo možda proglasiti bogohuljem, ali eto za moj ukus i kako sam ja to čuo u datom prostoru, to mi je više leglo. Takođe zanimljivo iskustvo je kako to fino radi sa lampama od nepunih 20W - što je suprotno uvreženom stavu o tome šta treba Dynaudio zvučnicima.

Uglavnom, lepo i korisno druženje. Domaćin na nivou, rakija dobra, Lola (ako sam dobro zapamtio ime ljubimca) je takođe bila dobroe raspoložena...

Link to comment
Share on other sites

1 sat ranije, Delija said:

Jel ima jednu ili dve Maše? :D

Jedna je Maša, nego vorum tiltuje pa podupla poruku.

A što se kutija tiče, zaboravih. Mada to više nisu ni Dynaudio, ni Superfi craftwerk, već novo prepeglano Nixievih ruku delo sa svim krasotama koje Mašinom vlasniku, našem drugu i vrsnom hedonisti Mići baš tako godi.

😁

Link to comment
Share on other sites

4 sati ranije, Delija said:

O kojim Dynaudio kutijama je rec?

Osnova je Dynaudio Audience 42.

Zašto baš taj model? Zato što je u njemu bas driver 15W75 koji Dyn nije radio u bezbroj verzija, od onih sa limenom korpom do high end modela. Ovde si u startu ravnopravan.

Fabricki A42 nije ništa posebno...OK ali ne dobacuje dalje. Učinilo mi se da kutija ima potencijala i 90% para sam uložio u beskompromisnu drvenariju. Kutija je urađena od bukvinog špera (ne brezovog). Topologija skretnice je zadržana originalna ali sa unapređenim delovima: Obligato kond na visokom, air core kalemovi, twaron damp materijal, WBT terminali...i šlag na tortu: furnir tipičan za top Dyn modele, identičan onome u Special 25: ptičji javor u visokom sjaju (8 slojeva laka).

Poklon od srca mom dragom prijatelju Mići.

Kutiju je naknadno prepravio Nixi i prilagodio Mićinoj sobi. Nisam čuo ali sudeći prema utiscima svira još bolje nego original.

Ovde su merenja praktično istog modela: https://www.soundstagenetwork.com/measurements/dynaudio_audience40/

Link to comment
Share on other sites

8 minuta ranije, Delija said:

:thumbsup2



Udarilo mi sunce u glavu, ocigledno :)

Vec je pisano o tim kutijama u drugoj temi i lepo si vec sve objasnio.

Hvala jos jednom! :cheers

Nema na čemu

Naravno, razmak između drajvera, širina prednje ploče, bas reflex cev i neto zapremina moraju da ostanu isti. Serije koje bi mogle relativno jednostavno na ova način da se unaprede su Audience i Focus. Ovo nema smisla raditi sa jačim serijama, tamo je većina ovih stvari rešena. Naravno, IMHO and IMHE

Link to comment
Share on other sites
