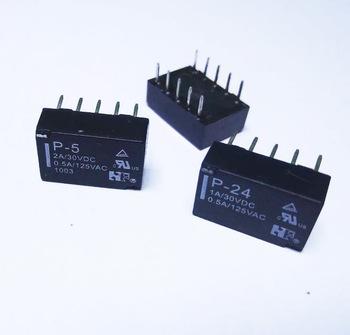

Ovi releji (crne kockice) iza receivera, sluze da selektuju koji ce se izvor digitanog busa pustati na konvertere. Ili Spdif i bal spdif sa AK4115 digital interfejsa ili I2S koji dolazi iz Amanero USB interfejsa. Svaki relej ima 2 prekidaca za ukupno 4 digitalne linije potrebne konverterima za rad. (A kontrolisu se prekidacem za izbor izvora na poledjini uredjaja.)

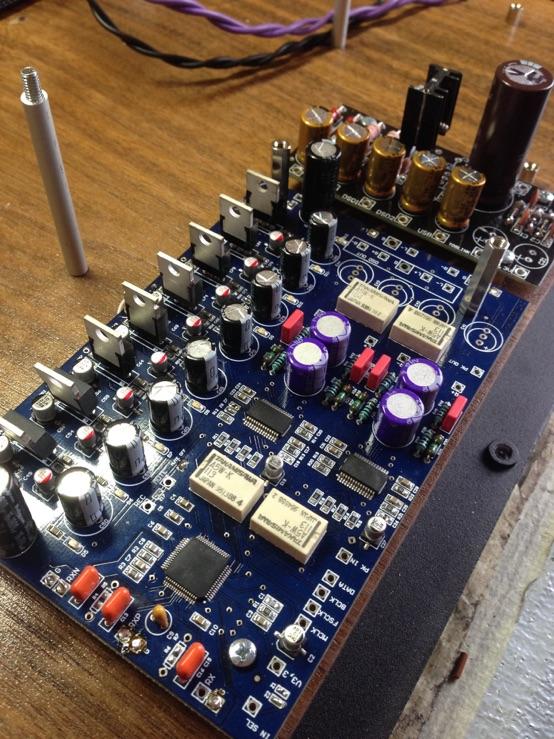

cela plocica modela Golden Gate iz prikaza izgleda ovako (fotografija preuzeta sa originalnog sajta), http://lampizator.eu/Fikus/DAC_GOLDEN_GATE.html gde se vidi receiver AK4115, naprad, a odmah iza posle belih releja su dva konvertrska integralna kola za I2S digitalni audio signal.




Link to comment
Share on other sites

Ova 2 chipa koji se vide na plocici Golden Gate modela, su konverteri PCM1794 by Texas Instruments. Vrlo dobri / odlicni. Ne postoje drugi konverteri u takvom pakovanju.  I da imaju takav raspored nogica. Ulazni digitalni pinovi se poklapaju kao i izlazni analogni. Kao i broj elemenata u okruzenju. Drugo, to je jedini tip konvertera od tog proizvodjaca, koji moze raditi u mono modu. Za svaki kanal posebno. A posto su unutra nomalni stereo sistemi u svakom chipu onda su za svaki kanal prakticno prisutna po 2 konvertera.

To su konverteri sa strujnim izlazom Iout ali ne i R2R, neki drugi koncept je u pitanju koga interesuje preciznije naka pogleda datsheet.

Najverovatnije su konfigurisani BEZ DSP koji se moze iskluciti opciono. Najverovatnije je digitalni filter isklucen posto postoji analogni na izlazu? ALI onda chip mora raditi u MONO modu (kako je i postavljen) + mora koristiti RIGHT justified format na ulazu. To nije nikakav problem posto Amanero interfejs ima opciju izbora digitalnih formata. Kao i Receiver AK4115. Ovi elementi iza, izmedju dac chipova i drugog para releja, su analogni RC pasivni filteri, izuzev 2 veca plava kondenzatora (po kanalu, ukupno 4), koji rade u okruzenju PCM1974 daca.

Na plocice kada se poveca vide se i Riv otpornici koji su izgleda Yamamura ili neki kvalitetniji. Razlikuju se od ostalih po kvalitetu zbog kriticne pozicije koju imaju u kolu. Vrednosti su ili 56 oma ili 68oma, nisam mogso tacno da utvrdim... Obe te vrednosti, (sa analognom strujom od oko 7.8mA), kada se ukalkulise i pojacanje cevi 101D koje je oko 5-6 X daju oko 2.6 do 3V p-p na izlazu uredjaja. Sto je i neka standardna vrednost za fabricke uredjaje...

Ima jos nekih informacija mrzi me sada da pisem - u narednom postu...

Link to comment
Share on other sites

1 hour ago, zflazar said:

da li se to odnosi samo na sve digitalne konvertore?

Nisam siguran da se odnosi bas na sve? Medjutim generalno fabricki uredjaji tog tipa imaju vaj veci nivo signala. I kao d taj trend velikih izlaznih nivoa signala kod digitalnih line uredjaj raste. Barem prema onome sta ljudi pisu?

Sto zna da obesmisli ulogu preampa? Da podsetim, solid state ampovi za punu snagu imaju oko 1V rms, a cevni bi trbalo da imaju 2V... (I novija produkcija ima isto vece nivoe. Cak i preko 0db digitalnog nivoa signala?)

recimo zamisli neki kontinuiran signal od 3V p-p koji dolazi na preamp koji ima pojacanje 10X / na izlazu preampa kada je pot na max dobijas 30V a imas recimo povezan solid state amp kome je za punu snagu potreban samo 1V signala. (Onda pot mora da bude mnogo smanjen)... Itd...







Link to comment
Share on other sites

Mali upgrade glede izbora lampi  ...

Imao sam sreće da preko dugih i zaobilaznih puteva ( @TurboMaximus pa gospodin Šindrić pa gospodin Bata iz Bukovca) stignem do našeg člana @simplicisius koji je prepun iskustva i lampi na lageru ...

Njegovom ljubaznošću sam došao veoma povoljno do potpuno novih EL34 Philips lampi koje rade odlično .

Takođe sam od njega na poklon dobio i potpuno nove Ei Niš istovetne EL34 lampe koje daju sličan zvučni potpis i izgledaju 100% isto  osim što nema  nikakvih oznaka na lampi.

Iskoristiću priliku da se još jednom kažem VELIKO HVALA svima u lancu  !

@golum  je poslao kinesku ogromnu ispravljačku 274b lampu koja je takođe doprinela prostornosti i osećaju povećanja scene ...HVALA i tebi druže što si me ubacio u neki drugi svemir , hvala na poklonima , vremenu i savetima !!!

Dalje se stvar odigravala na veoma čudan način ...

Taman kad sam mislio to je to , sad sam i nirvani , naleteo je @gidjga sa biserom u lampaškom svetu GEC KT66 sa oznakama na originalnim kutijama The M-O Valve Company Limited ....po njegovim rečima retka zverka cca 500 $ par.Ja nisam  u prvi mah shvatio šta držim u ruci i šta ću da čujem , tj bio sam potpuno nespreman ...malo me je intrigirala veličina balona koja je ogromna ali mislio sam pa nije to snagaš, nema to veze

Dakle desio se vatromet u svim pravcima , eksplozije u bas području , krem u srednjem  i iskre  u visokim , jednom rečju LUDILO !!! Detalji su isplivali na sve strane još jasnije izneseni ...

Ova lampa podiže nivo cele priče još tri visine iznad ... ja sam ostao šokiran  , kao da sam ceo sistem zamenuo za neki drugi znatno bolji ...

Čak je i moja žena primetila da je nešto drugačije ...

Elem , ovo je jako veliko ludilo i nadam se da će par ovakvih sličnih ali novih ,Gold Lion KT66 od firme Genalex da me smiri zauvek ... from Russia with love

PS

mi audiofili smo kao sindikat , pomažemo se i kad se ne znamo ...dva tri poziva , čašica razgovora , neki zajednčki poznanici i eto rešenja ....zaista sam impresioniran snagom ovog našeg ludačkog hobija !



Link to comment
Share on other sites

Svaka cast na nabavci cevi. I ispravljacice i drugih.

U tom setapu sa nizim strujama radice veoma dugo. Marconi Osram kasnije GEC su odlicne nema sta. Imao sam ih u Quad mono blok ampovima. Stekao sam utisak da su mi bolje radile od ostalih proizvodjaca pa i Genelex golden lion kt66. (Ima jedna super verzija KT66 ali ima jos deblji i veci balon od GEC verzije i nikako nije mogla da stane na Quad tako da nisam mogao isprobati... Neka Ceska firma ne secam se.)

Medjutim svi ti tipovi cevi imaju razlicite karakteristike i za svaku od cevi je potrebno ugoditi vrednosti elemenata, za optimalan rad. Ali se moze sigurno naci i neka zajednocka kompromisna vrednost elemenata koja ce u tehnickom smislu zadovoljiti sve predvidjene cevi. Mozda setovanja najvise odgovaraju KT66 cevi.

(Upravo na tim cevima (u raznim instrumentalnim pojacalima, EL34, 6L6GC, KT66 itd) je i snimljen veci deo muzike koju slusamo, a po karakteristikama su veoma dobre i za predpojacavace. Nize pojacanje i niza izlazna impedansa. Nije mi jasno zbog cega ih izbegavaju kao cevi u pretpojacavacima, najverovatnije zbog velicine.)



Link to comment
Share on other sites

On ‎26‎.‎4‎.‎2019‎. at 12:57, lalelala said:



PS

mi audiofili smo kao sindikat , pomažemo se i kad se ne znamo ...dva tri poziva , čašica razgovora , neki zajednčki poznanici i eto rešenja ....zaista sam impresioniran snagom ovog našeg ludačkog hobija !



ovo sa sindikatom mi se jako dopalo i mislim da si pogodio suštinu priče sa hajfajem. Na kraju kad skockaš sistem ostaje druženje i uživanje

Link to comment
Share on other sites

On 26.4.2019. at 12:57, lalelala said:

Elem , ovo je jako veliko ludilo i nadam se da će par ovakvih sličnih ali novih ,Gold Lion KT66 od firme Genalex da me smiri zauvek ... from Russia with love

PS

mi audiofili smo kao sindikat , pomažemo se i kad se ne znamo ...dva tri poziva , čašica razgovora , neki zajednčki poznanici i eto rešenja ....zaista sam impresioniran snagom ovog našeg ludačkog hobija !



Hehe, a gledao si me kao ludaka do pre koju nedelju - a vidju sada...e btw ima i EH 6CA7 jeftina a kazu zakiva u TRPu :D...trkom...

Za sindikat se slazem u potpunosti!

Link to comment
Share on other sites

7 sati ranije, zflazar said:

ovo sa sindikatom mi se jako dopalo i mislim da si pogodio suštinu priče sa hajfajem. Na kraju kad skockaš sistem ostaje druženje i uživanje

Pozdravljam ideju sindikalizacije.

Ovaj forum je toliko propao da mi više nije zanimljivo ni da svratim da zajebavam audiofile.

Ali, uz pomoć sindikata bih mogao da navučem neiskusne da skuplje plate gramofon i ploče kad ih budem prodavao.



 S onim ostalima mogu komunicirati i bez pomoći foruma.

Link to comment
Share on other sites

13 sati ranije, golum said:

Hehe, a gledao si me kao ludaka do pre koju nedelju - a vidju sada...e btw ima i EH 6CA7 jeftina a kazu zakiva u TRPu :D...trkom...

Za sindikat se slazem u potpunosti!

Gidjga mi reče da  6CA7 ima najveću struju , tako da verujem u čuda  i radujem se unapred probi .

I ta je cevka сделана в россии ...

@Bujodrag - že nas uvek možeš da zajebavaš , zato forum i služi !

Prapadaju države i carstva pa de neće forum  ....

Link to comment
Share on other sites

24 minuta ranije, lalelala said:

Gidjga mi reče da  6CA7 ima najveću struju , tako da verujem u čuda  i radujem se unapred probi .

I ta je cevka сделана в россии ...

Sve zavisi od proizvođača 6CA7, jer postoje verzije koje su rađene na bazi Mullard cevki kao pentode, odnosno identične EL34, a postoje i beam tetrode rađene na bazi Philips 6CA7, kao ova EH recimo, i koje su po zvuku bliže 6L6.

Link to comment
Share on other sites

25 minuta ranije, Zexx said:

Sve zavisi od proizvođača 6CA7, jer postoje verzije koje su rađene na bazi Mullard cevki kao pentode, odnosno identične EL34, a postoje i beam tetrode rađene na bazi Philips 6CA7, kao ova EH recimo, i koje su po zvuku bliže 6L6.

@Zexx   EH 6Ca7 ispravljačica  je cca 25  / 30 zelembaća , deluje da nije skupa ... ima da je probamo  nekako ,samo da nađemo neki sindikalni prevoz !

Link to comment
Share on other sites

57 minuta ranije, lalelala said:

@Zexx   EH 6Ca7 ispravljačica  je cca 25  / 30 zelembaća , deluje da nije skupa ... ima da je probamo  nekako ,samo da nađemo neki sindikalni prevoz !

To je izlazna cev, a ne ispravljačica, al' nebitno, znam kako zvuči u Marshall gitarskim pojačalima, i tamo se pokazala  dobro.

Link to comment
Share on other sites

po cenu da budem proglašen hejterom, ova skaska oko cevi u Lampizatoru mi liči na onu oko menjanja Opampa u DACovima onomad

8 minuta ranije, Srecko said:

@Zexx , pitanje za Vas.
Šta od cevi: EL34 i 6CA7 (raznih), za Vaš ukus, najlepše zvuči?

iz nove produkcije za hifi, ckupo ali načuh da vrede, da su zaista selektovane.. možda baš i ne vrede toliko koliko koštaju, ali uparivanje je navodno stvarno, a ne samo proklamovano (renomirani UK prodavac mi je upario dve ECC83, tako što je u jednu kutiju stavio ECC83, a u drugu ECC81, uz perfect match merenja napisana na kutijama):

https://www.btb-elektronik.de/artikel/528206

od stare produkcije.. treba imati sreće



Link to comment
Share on other sites

9 minuta ranije, Srecko said:

@Zexx , pitanje za Vas.
Šta od cevi: EL34 i 6CA7 (raznih), za Vaš ukus, najlepše zvuči?

Jedina 6CA7 koju sam koristio za audio je Ei, i bila je sjajna, ove moderne verzije 6CA7 sam isključivo probao u gitarskim pojačalima. Od lampi koje se trenutno proizvode meni najbolje zvučeće su Tung-Sol EL34B i Mullard EL34, a ništa ne fali ni JJ EL34-L. Odlična je i Svetlana EL34 (Winged "c" verzija), ali se više ne proizvodi i cene su otišle u nebo. Još uvek imam uparen kvartet ovih cevi koje čekaju da Shuguang EL34 u pojačalu kod mojih klinaca ispusti dušu, ali s obzirom na cene, i neke druge ideje mi padaju na pamet...;)

Link to comment
Share on other sites

19 minuta ranije, Woland said:

treba imati sreće

i malo pameti. Tube-rolling ima smisla jedino u slučaju da je sve ostalo u spravi potaman i ako je Sindikat pri ruci Tube-Rolleru. Inače je zaludan posao.

Kao dugoročno isplativa investicija se može posmatrati i kupovina nekog bazičnog tube-testera sa user-friendly interfejsom za merenje nekih osnovnih parametara/izvlačenja radnih krivulja barem za ove signalne cevi (ECC 81, 82, 83, 88) koje su sveti kvartet duplih trioda. Mene to  zbog notornog nedostatka slobodnog vremena ne kači ali ako bih se penzionisao sa deviznom penzijom čistača tramvaja iz Ženeve možda bih se otvorio i za jednu ovakvu spravu. Svojevremeno sam imao i vojni tube-tester ali to prevazilazi naše kikiriki aspiracije.

Link to comment
Share on other sites

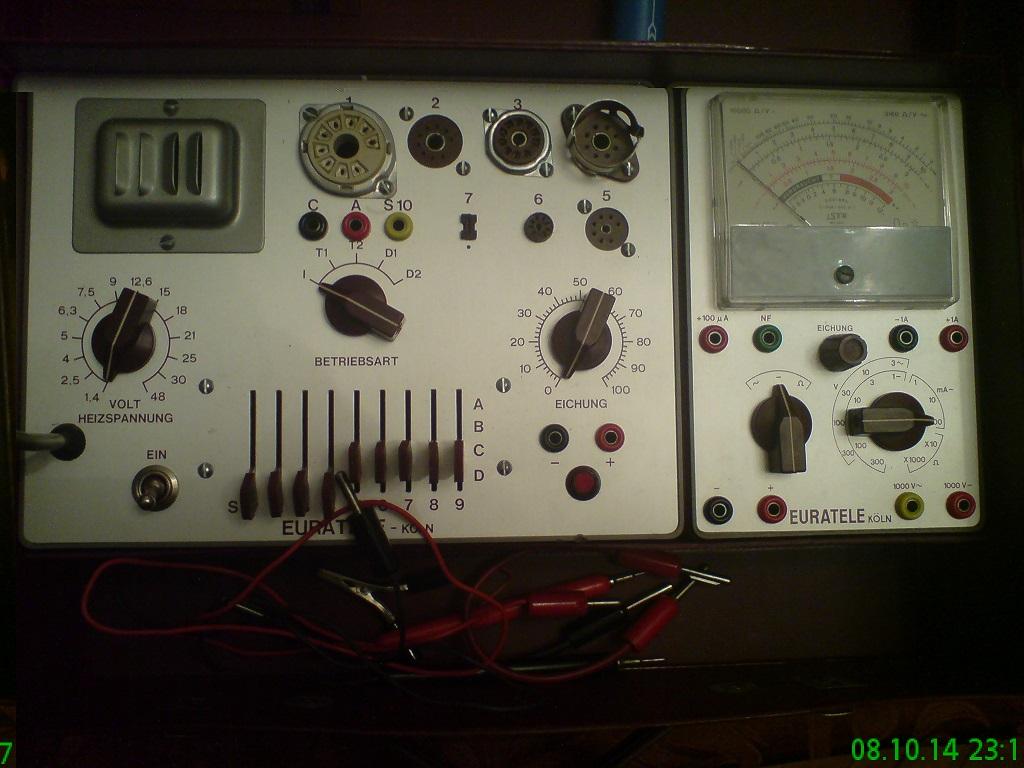

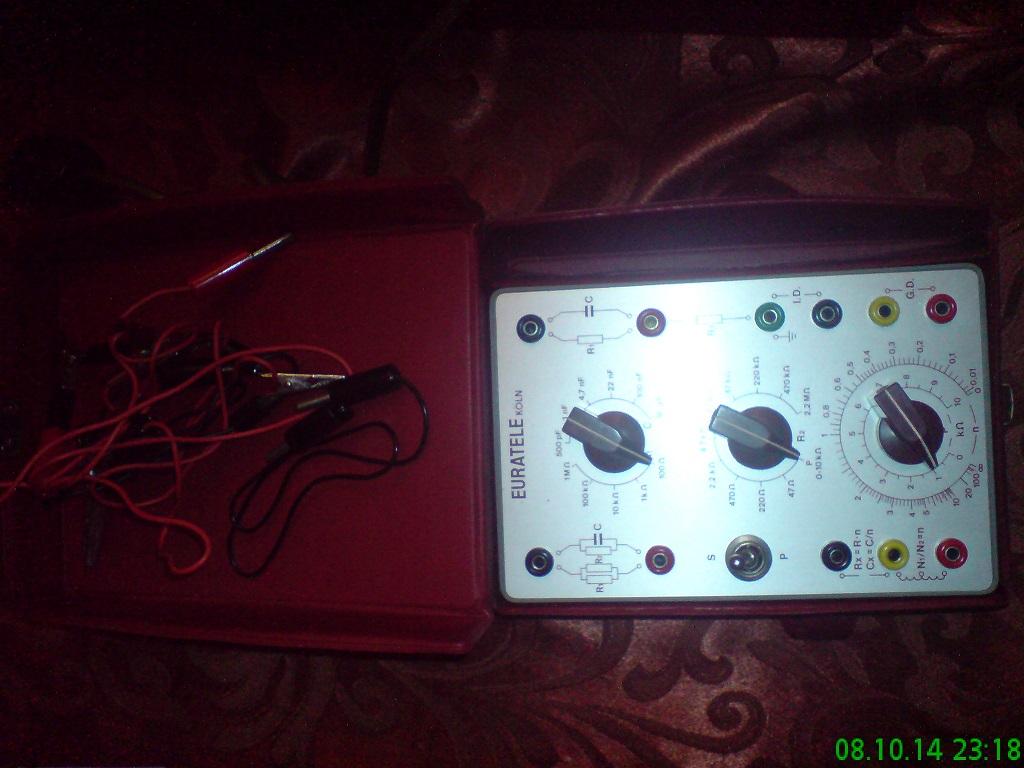

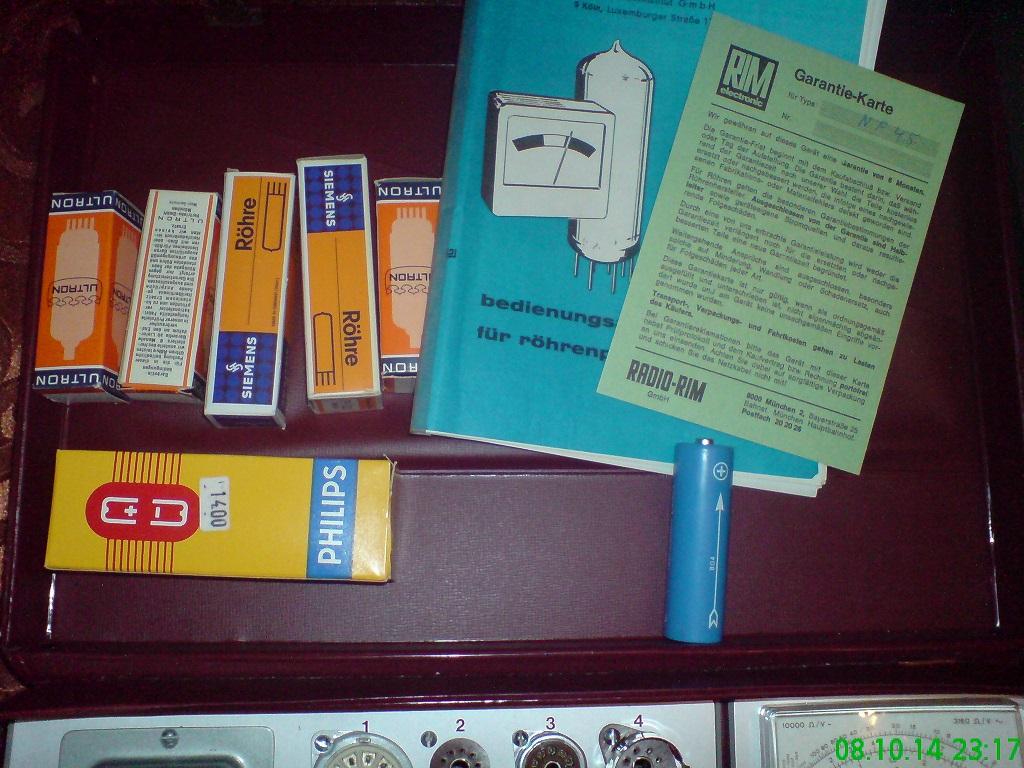

Ja sam u nastupu blesavosti prodao Tube tester.

Na sreću otišo kolezi sa švajserskog voruma. Sad bih dao i veće pare da ga opet nabavim.

Neka iskustva sa tube rollingom da iznesem.

Audio Note phono preamp sa 83om. Zamena cevke od prosečnog napravila hajend zvuk.



(PS ne kažem da je AN prosečan pa ga cevka oplemenila  nego da je ugradjena cev bila osrednja a novopostavljena extra)



Link to comment
Share on other sites

@Woland promene u zvuku koje se dobijaju zamenom cevki su suštinske prirode .

@Srecko ja sam u ovom spportu početnik , @golum je  daleko iskusniji i pozvaniji da odgovori od mene

ja bih svoj maleni  opus poredjao ovako :

1 GEC KT66

2.

3. Philips EL34

pa sve druge ...

Ili šacometrijski , što veći balon  to bolji zvuk :D

Dakle veličina je bitna !



Link to comment
Share on other sites

1 minut ranije, lalelala said:

@Woland promene u zvuku koje se dobijaju zamenom cevki su suštinske prirode .

Izgleda da nije dovoljna glavobolja od toga što iste cevi različitih proizvođača, proizvedene u prošlom ili ovom veku zvuče različito, nego daj da uvedemo još promenljivih u jednačinu, ludilo...:heat

Link to comment
Share on other sites

Just now, Zexx said:

Izgleda da nije dovoljna glavobolja od toga što iste cevi različitih proizvođača, proizvedene u prošlom ili ovom veku zvuče različito, nego daj da uvedemo još promenljivih u jednačinu, ludilo...:heat

vidi , EL34 od Philipsa i Ei koji je koristio njihovu liniju i cevke izgledaju isto ali različito zvuče ... dakle ludilo

Link to comment
Share on other sites
