Nixie

AIKIDO preamp

Recommended Posts

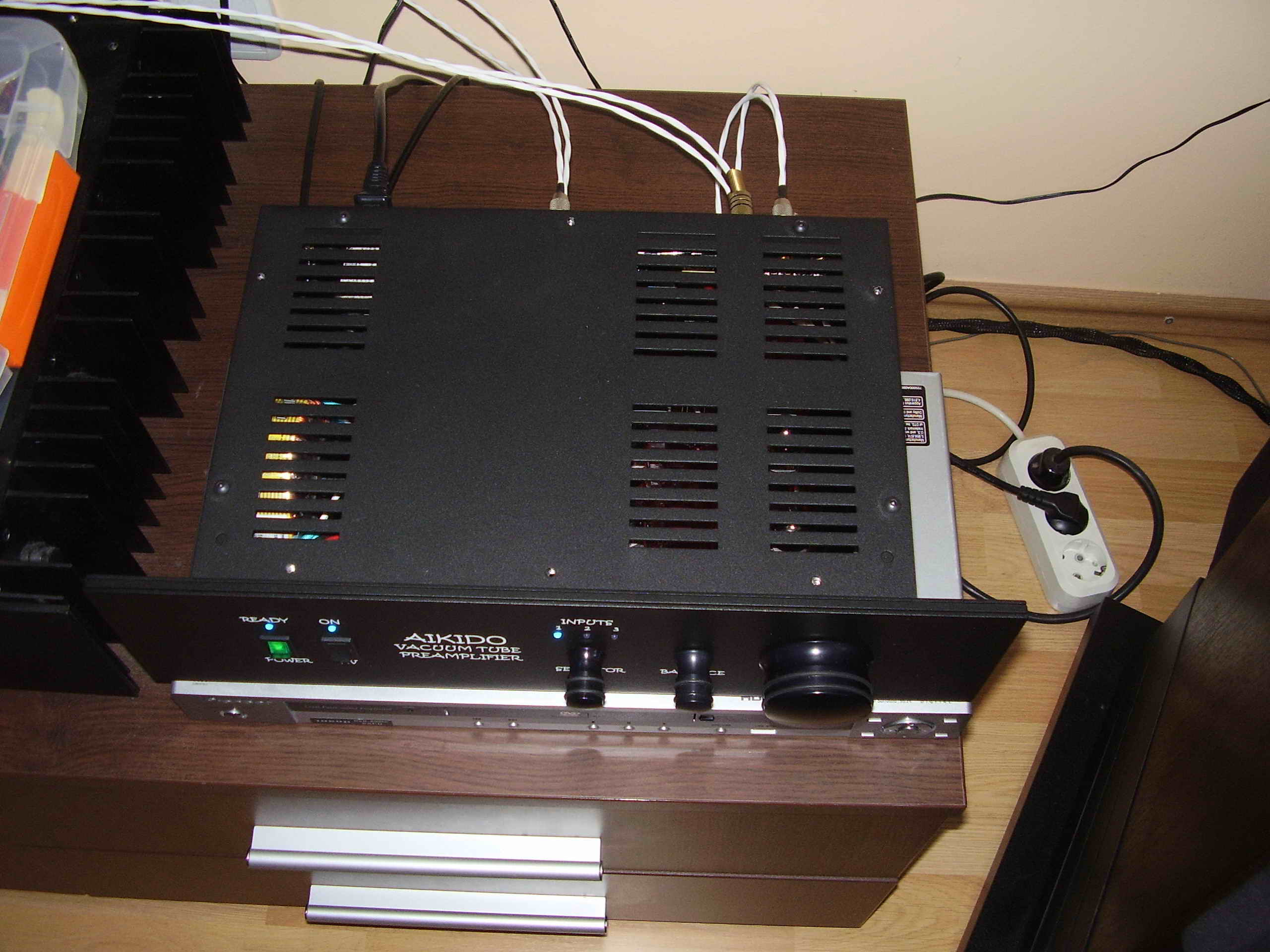

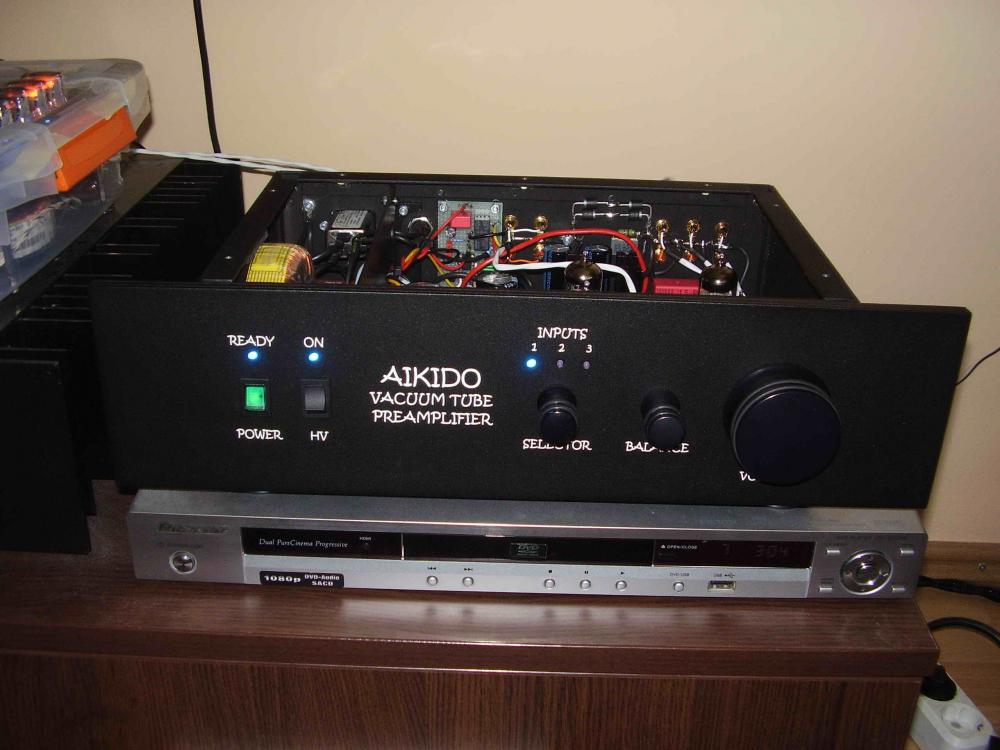

Puno godina nisam ništa pravio od audio uređaja, pa reših da zamenim staro pretpojačalo i naručim iz Kine kopiju AIKIDO pretpojačala (John Broskie Aikido Preamp), uglavnom zbog štampane ploče. Kineska varijanta sa anodnim napajanjem od 50V i nekim imitacijama otpornika i kondenzatora svira očajno, ali zato je štampana ploča OK. Hladnjaci za stabilizatore grejanja lampi 7812 su mali, a kondenzator između dva hladnjaka se pregreva pa se mora izmestiti.Za 36 dolara koliko košta kopija sa kineskim 6N3 lampama ne može se napraviti poštena dvostrana štampana ploča sa metalizacijom rupa i maskom, a ova je stvarno kvalitetna. Nakon zamene otpornika, kondenzatora, hladnjaka i sa novim napajanjem CRCRC 200V dobije se zaista dobro pretpojačalo. Podnožja lampi su ok, čvrsta su, nisu menjana. Odgovaraju mu lampe 6N3P (ruske) odnosno 5670/2C51/396A (uglavnom američke). Kondenzatori su Wima, Vishay i Nichicon nabavljeni u RS components, otpornici su metal film, uglavnom iz fijoke i RS components. Trenutno su u njemu ruske 6N23P (E88CC) sa adapterom ECC88/5670, 6N3 kineske sviraju bezveze. Trafo je 80VA Trafco. Kutija je od Al lima plastificirana. Prednja ploča je urađena UV štampom u KUP copy centru. Ima usporeno paljenje (prvo grejanje lampi, pa visoki napon, pa izlaz) i ubrzano gašenje (brzo smanjenje anodnog napona čuva lampe), a tajmeri su napajani posebnim malim trafoom od 5VA. Prvo je radilo kao prototip u plastičnoj kutiji, a sada je finalizirano. Pomočne pločice su urađene od protoboard-a. Ukupni troškovi su ispod 250 evrića, za te pare nema boljeg zvuka od ovoga. Ruske lampe 6N23P imaju više basa i mekši zvuk, dok 5670 GE JAN imaju više visokih i tvrđi zvuk, Anodna struja je 7,3ma za 6N23P, a 5mA za 5670. Ulazna impedansa je 30kohm, izlazna  ispod 300 ohm.









Share this post


Link to post
Share on other sites

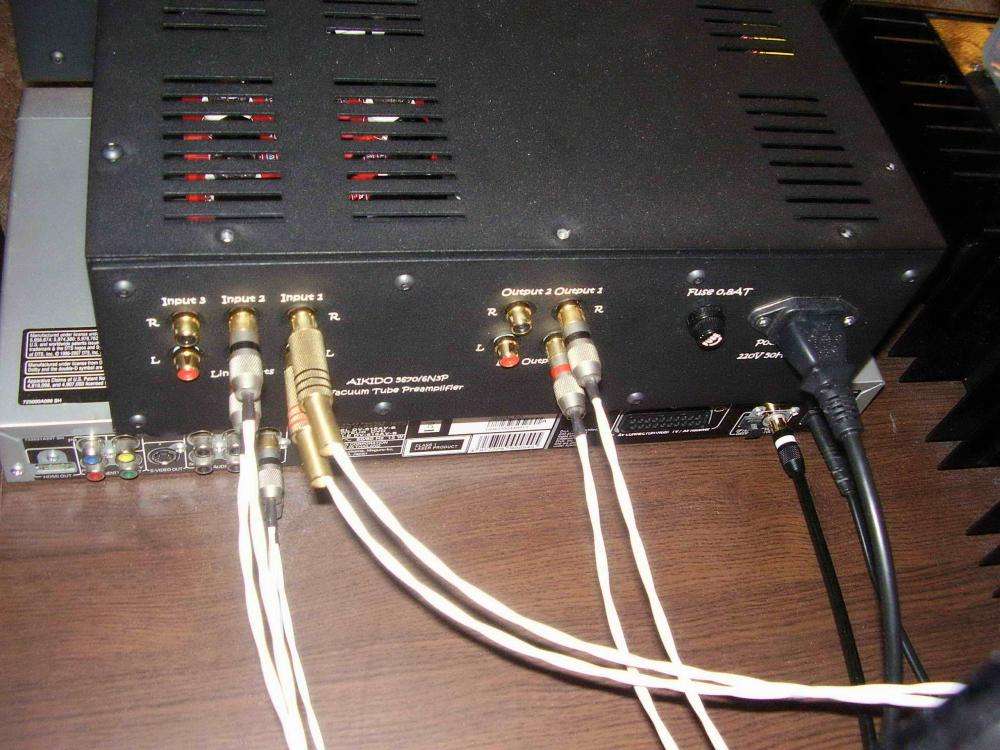

U prvoj, naj manjoj je trafo za pretpojačalo, u drugoj je pretpojačalo a u trećoj (velikoj) je tekući projekat NOS DAC 24bit/192kHz po ugledu na DDDAC 1794, nixie display za frekvenciju je kasnije dodat vidi se na jednoj od slika, u toku je izrada Al kutije za njega. Mislim da nema ni jedan DAC kako fabrički tako i DIY da je urađen sa nixie displejem, našao sam pretpojačalo i slično ali DAC ne. Svaki uređaj ide prvo u plastičnu kutiju, pa kada se dotera da svira kako treba, otklone sve mane i isprobaju razne varijanjte, tek onda ide u metalnu kutiju. Evo i jedna slika sa zadnje strane.


Share this post


Link to post
Share on other sites

Zahvaljujem na pozitivnim komentarima. Nacrtaću i šemu kad stignem ako nekome zatreba. MIslim da će mi ovako nešto biti sledeći projekat.

Nixie clock.jpg


Share this post


Link to post
Share on other sites

Interconnect kablovi su teflonski sa posrebrenom bakarnom žicom, ne znam ko je proizvođač, kupio sam pre 20god. od nekog audiofila kotur 50m i još imam oko10m toga. Sviraju bolje od bilo čega što sam probao, tako da ih ne menjam za sada. Inače, AIKIDO svira odlično čak i sa ovim jeftinim lampama. Zahvaljujući inovativnom dizajnu nema potrebe za stabilizacijom anodnog napona, smo CRCRC filtracija, nema trunke bruma, samo malo šuma od lampi, kad stavim uvo na visokotonac jedva se čuje. Pogledajte celu priču o dizajnu na GLASS AUDIO. Za potiskivanje bruma služe mali plavi trimeri na pločici koji se podese za svaku lampu, John Broskie je dao preporučene vrednosti i formulu za izračunavanje vrednosti ovog otpornika, a može da se podesi idealno pomoću osciloskopa tako da potiskivanje bruma bude veće od 30dB. Nemam nameru da kupujem preskupe E88CC, imam neke stare AMPEREX 6922 još par komada, neznatno su bolje od ovih ruskih, a sada koštaju 50-100 dolara komad i to verovatno polovne ili falsifikovane. 5670 GE JAN sam plaćao 4,5 dolara komad neuparene, a 6N23P 12,5 dolara komad uparene. Inače 5670 GE JAN su NOS iz osamdesetih i toliko su precizno pravljene da im ne treba uparivanje, dok za ruske koje su NOS iz sedamdestih (Voshod sa OTK znakom) ipak mora, jer puno odstupaju. Prvo sam kupio četiri ruske neuparene, i anodne struje su bile u opsegu 3-8mA od komada do komada, zadržao sam dve dobre a one druge dve bacio. Ovo je probni komad, sa sasvim prosečnim komponentama. Sada planiram da napravim HIGH-END verziju u koju bi išle 6N1P ili 6N6P lampe i ekstra kvalitetne pasivne komponente. Trenutno ne mogu da probam ni jednu od njih jer je grejanje za te lampe oko 0,75A (sada je 0,33A) što ovi 7812 ne mogu izdržati jer ne mogu da ih dovoljno ohladim, a grec je od 1N4007 dioda koje su takođe slabe.

Share this post


Link to post
Share on other sites
5 minuta ranije, stoN_Cold said:

То није преамп са прве слике, сличан јесте.

To je taj koji sam kupio, još uvek ima da se kupi po istoj ceni. Kao što sam rekao već ranije, koristio sam pločicu, sve ostalo osim 7812 i podnožja lampi sam promenio, čak i hladnjake od 7812 jer su originalni bili suviše mali. Hladnjaci na slici su dužine 25mm, a u Mikroprincu sam uzeo iste takve od 50mm.

Share this post


Link to post
Share on other sites

Hej Nixie. Ja već neko vreme hoću da nabavim stoni Nixie sat. Jako lepo izgledaju.

Može li mala pomoć, gde najpovoljnije nabavljaš Nixie lampe?

Share this post


Link to post
Share on other sites
4 minuta ranije, NShappy said:

Hej Nixie. Ja već neko vreme hoću da nabavim stoni Nixie sat. Jako lepo izgledaju.

Može li mala pomoć, gde najpovoljnije nabavljaš Nixie lampe?

Kupio sam ruske IN12 na ebay, ali nemam više taj link obrisao sam jer ih više nije bilo na prodaju. Pretraži, naćićeš već nešto što ti odgovara, ima ih dosta. Ove su bile naj jeftinije. IN12A su ove sa brojevima, a IN12B su sa simbolima (ja koristim samo kHz). Inače DAC i Nixie sam pravio sa kumom pošto ja nisam baš stručan za digitalije i ne umem da lemim SMD, a nixie frekvencmetar je njegova ideja.



Share this post


Link to post
Share on other sites

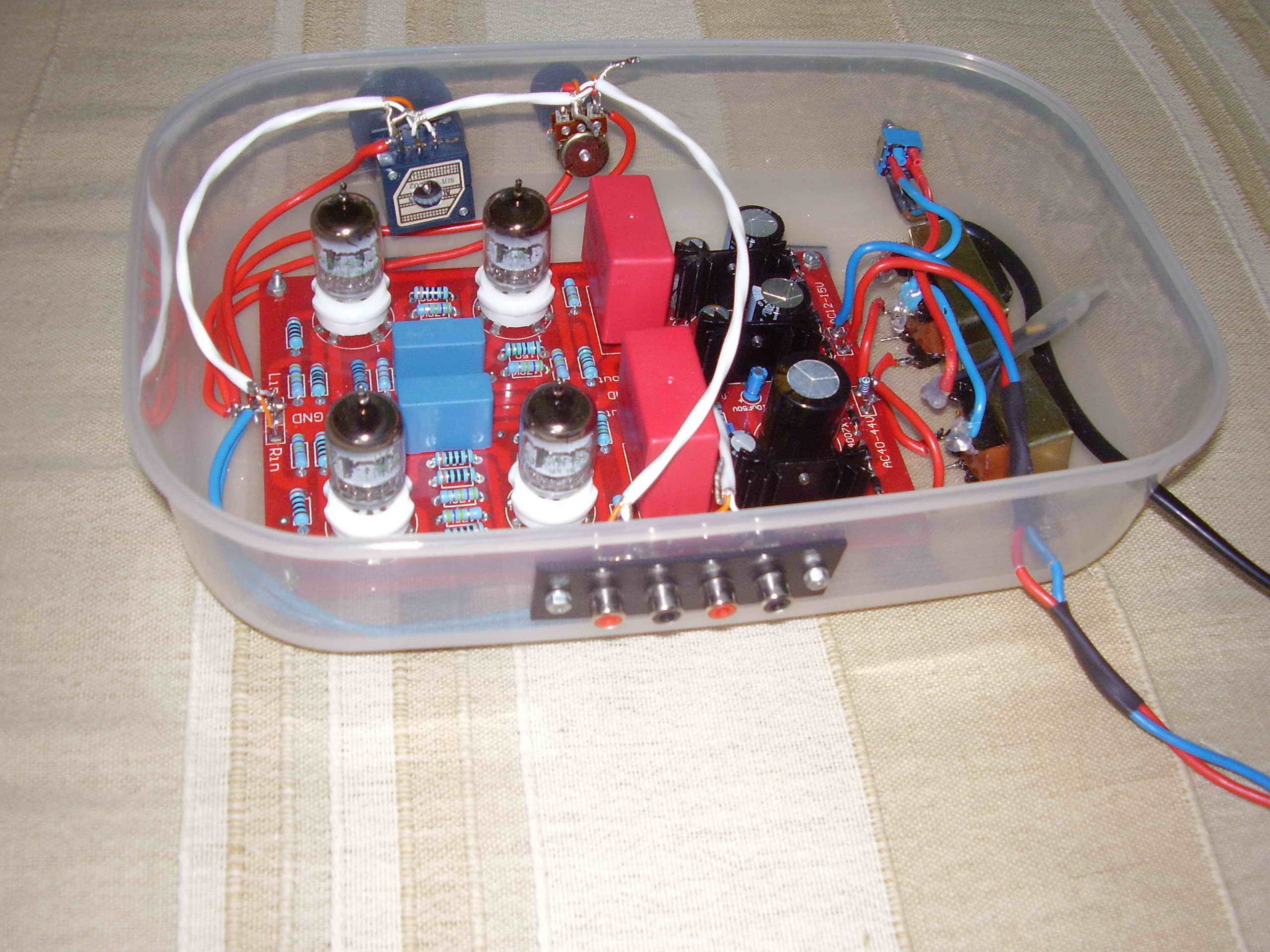

Slučajno sam našao sliku kada je radilo kao original kinesko pretpojačalo, stavljeni su samo WIMA izlazni kondenzatori i lampe 5670 GE, anodno napajanje je bilo sa dva trafoa po 24VAC, stabilisano na 50VDC sa LM317. Struja kroz ulazne lampe je bila samo oko 0,5mA a kroz izlazne jedva 0,3mA. Nije tako loše sviralo, ali je struja premala i došlo bi vremenom do oštećenja lampi. Anodni napon mora biti barem 150V i struja 2-3mA.


Share this post


Link to post
Share on other sites

Ako nekog zanima šta je u velikoj crnoj kutiji - LEACH amplifier V4.5, prošle godine potpuno reparirano, zamenjeni svi elektrolitski i neki blok kondenzatori, svi tranzistori, neki otpornici, svi kablovi, urađene nove pločice za verziju 4.5 (staro je bilo V4.2). Ulazni tranzistori su sada ZTX653/753, predrajveri 2N3439/5416, drajveri MJE 15034/15035 i izlazni MJ15024G/15025G.



Share this post


Link to post
Share on other sites
2 sati ranije, Nixie said:

Ako nekog zanima šta je u velikoj crnoj kutiji - LEACH amplifier V4.5....................

За коју намену су те две склопке, рекао бих да су "Telemecanique" ?

Share this post


Link to post
Share on other sites
5 sati ranije, ab said:

Vrlo lepo kolega.

Pametno reseno cvoriste uzemljenja... moze li malo reci o filtraciji?

Pozdrav.

Pa tako je uzemljenje i predviđeno da se izvede u originalnom projektu. Nema trunke bruma ili šuma. Filtracija je grec 35A + 2x22.000 mikro Farada 100V KEMET + 2x470 mikro farada 160V Panasonic + 2xWIMA FKP10 od 10 mikro Farada 250V + 2xWIMA FKP10 od 2,2 mikro farada 250V, a na samim pločicama ima još 6x100 mikro farada 100V Panasonic i 6x100 nano farada 400V Panasonic. Trafo je TRAFCO 2x44VAC 650VA. Možda sam malo preterao.

Share this post


Link to post
Share on other sites
5 sati ranije, stoN_Cold said:

За коју намену су те две склопке, рекао бих да су "Telemecanique" ?

Ona sklopka od 24V je sa tri kontakta od 10A i služi za soft start trafoa preko otpornika 50 oma 50W u primaru (to je na donjoj pločici u gornjem desnom ćošku, ne vidi se). Bez toga ako se uključuje direktno obavezno pada osigurač 16A na razvodnoj tabli kada su elektroliti prazni (to je kao kratak spoj na sekundaru trafoa na kratko). Telemehanik sklopke su sa četiri paralelna kontakta od 10A (takozvane pomoćne sklopke). Služe za zaštitu zvučnika od DC napona preko 1,2V i za odloženo uključivanje pri uključenju pojačala, a pošto su im špulne na 220V onda trenutno odspajaju zvučnike kada nestane napona ili kada se ugasi glavni prekidač. Cela zaštita i soft start se napajaju iz malog trafoa od 5W 18VAC (koji je takođe ispod pa se ne vidi).

Share this post


Link to post
Share on other sites
17 minuta ranije, Nixie said:

 Telemehanik sklopke su sa četiri paralelna kontakta od 10A (takozvane pomoćne sklopke). Služe za zaštitu zvučnika od DC napona preko 1,2V i za odloženo uključivanje pri uključenju pojačala, a pošto su im špulne na 220V onda trenutno odspajaju zvučnike kada nestane napona ili kada se ugasi glavni prekidač. Cela zaštita i soft start se napajaju iz malog trafoa od 5W 18VAC (koji je takođe ispod pa se ne vidi).

Као што и напиасах, препознао сам их, мада много си ти то искломпликовао. Један обичан 24В мало бољи реле са четири контакта решава посао а не заузима пуно места.

Share this post


Link to post
Share on other sites
33 minuta ranije, Nixie said:

Pa tako je uzemljenje i predviđeno da se izvede u originalnom projektu. Nema trunke bruma ili šuma. Filtracija je grec 35A + 2x22.000 mikro Farada 100V KEMET + 2x470 mikro farada 160V Panasonic + 2xWIMA FKP10 od 10 mikro Farada 250V + 2xWIMA FKP10 od 2,2 mikro farada 250V, a na samim pločicama ima još 6x100 mikro farada 100V Panasonic i 6x100 nano farada 400V Panasonic. Trafo je TRAFCO 2x44VAC 650VA. Možda sam malo preterao.

Ovo je kicma ovog ampa, bolje da je cvrsta i drzi sve pod kontrolom na zdravim nogama.

Odlicno, pohvale jos jednom.

Share this post


Link to post
Share on other sites
